B.3.2 Generación de corriente
• Visualizar el recuadro de diálogo
• Seleccionar la función de medición
• Validar pulsando ENTER.
Según el calibre seleccionado, varios modos de emisión están disponibles:
Calibre 24 mA
Resolución 1 uA
Alimentación del Non
bucle
Puesta en escala Non
La conexión se realiza entre los bornes mA y COM.
Si la alimentación del bucle está activada, el CALYS 50/75/100 simula un transmisor pasivo alimentado por 24 V en interno.
Si la alimentación del bucle está desactivada, el CALYS 50/75/100 simula un transmisor pasivo alimentado por una fuente de tensión externa.
Cuando se selecciona la puesta en escala cuadrática, hay que activarla utilizando el menú
escala, el usuario introduce los valores que se tienen que simular en la unidad de la nueva escala.

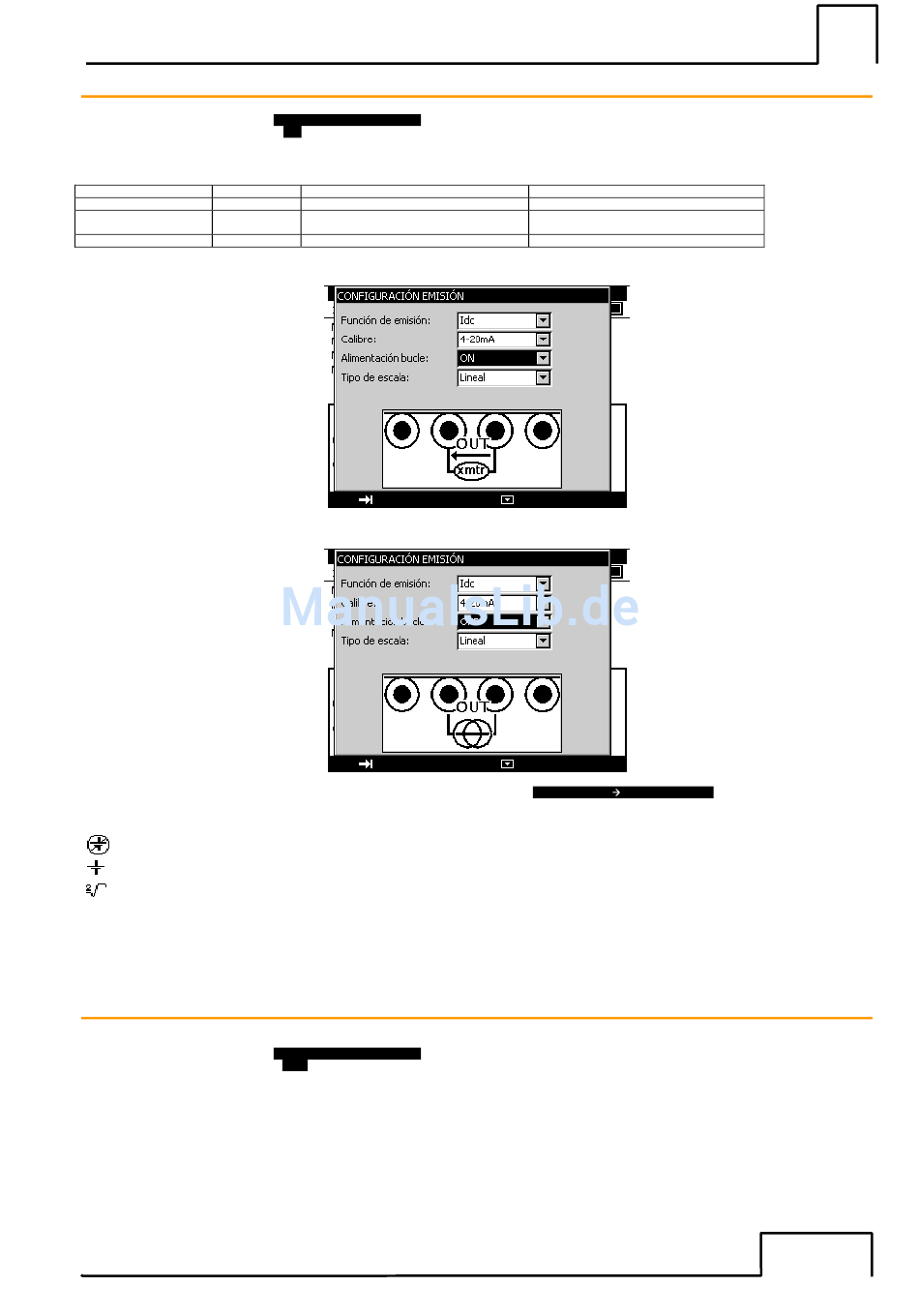

El CALYS 50/75/100 visualiza en la ventana una indicación sobre la configuración seleccionada con ayuda de los siguientes iconos:
: para indicar una Alimentación de bucle desactivada
: para indicar una Alimentación de bucle activada
: para indicar una escala cuadrática
Véase el párrafo B.2.2 (Messung des St) para una explicación sobre la puesta en escala cuadrática.
B.3.3 Simulación de resistencia
• Visualizar el recuadro de diálogo
• Seleccionar la función de Medición
• Seleccionar la corriente de medición
• Validar pulsando ENTER.
CONFIGURACIÓN EMISIÓN:
Idc y después el calibre con ayuda de las teclas de función y de navegación.
4-20 mA
1 uA
Posible
Lineal o cuadrática
CONFIGURACIÓN EMISIÓN:
Ohm y después el calibre con ayuda de las teclas de función y de navegación.
Generación/Simulación
0-20 mA
1 uA
Posible
Lineal o cuadrática
Configuración Puesta en escala. Una vez activada la puesta en
