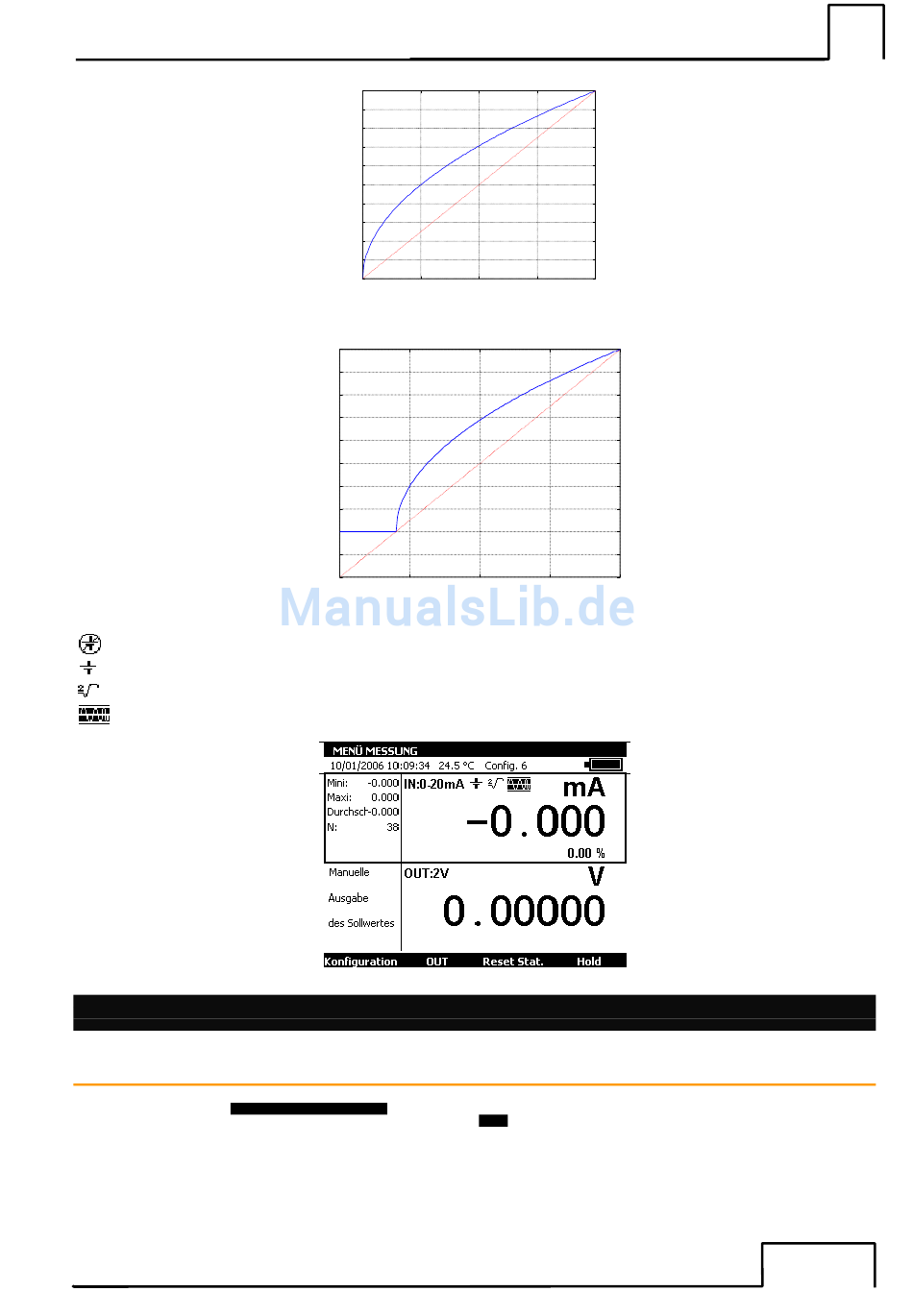

Im Falle der Lehre 4-20mA ist die Kurve der Normierung wie folgt:
CALYS 50/75/100 zeigt mit Hilfe der folgenden Bildsymbole in dem Fenster eine Anzeige zur gewählten Konfiguration an:
: zur Anzeige einer deaktivierten Versorgung der Schleife
: zur Anzeige einer aktivierten Versorgung der Schleife
: zur Anzeige eines quadratischen Maßstabs
: zur Anzeige einer Kompatibilität HART.
Wenn die gemessenen Werte nahe an der unteren Grenze der Lehre liegen (0 mA oder 4 mA), drückt sich aufgrund des quadratischen
Charakters der Normierung eine kleine Abweichung der gemessenen Werte in einer größeren Abweichung der umgewandelten Werte (in %)
aus.
B.2.3

Messung des Widerstands

• Zeigen Sie die Dialogbox KONFIGURATION MESSUNG
• Wählen Sie mit Hilfe der Funktions- und Navigationstasten die Messfunktion
• Bestätigen Sie mit ENTER.
20
18
16
14
12
)
A 10
( m
y
8
6
4
2
0
0 5 10
x (mA)
20
18
16
14
12
)
10
A
( m
y
8
6
4
2
0
0 5 10
x (mA)
an:
15 20
15 20
Ohm und dann die für die Messung geeignete Lehre.
B
Messung
