(1) Achtung, der erfasste Wert kann sich von dem angezeigten Wert unterscheiden. Die generierte Frequenz wird durch eine Festfrequenz dargestellt, deren
Wert durch eine ganze Zahl geteilt wird. der sich am meisten dem erfassten Wert nähert.
Die Anzeigeeinheit kann in Hz oder in Stoß pro Minute (CPM) sein.
Der Abgriff der generierten Frequenzquelle erfolgt zwischen den Klemmen Hz und COM.
B.3.8

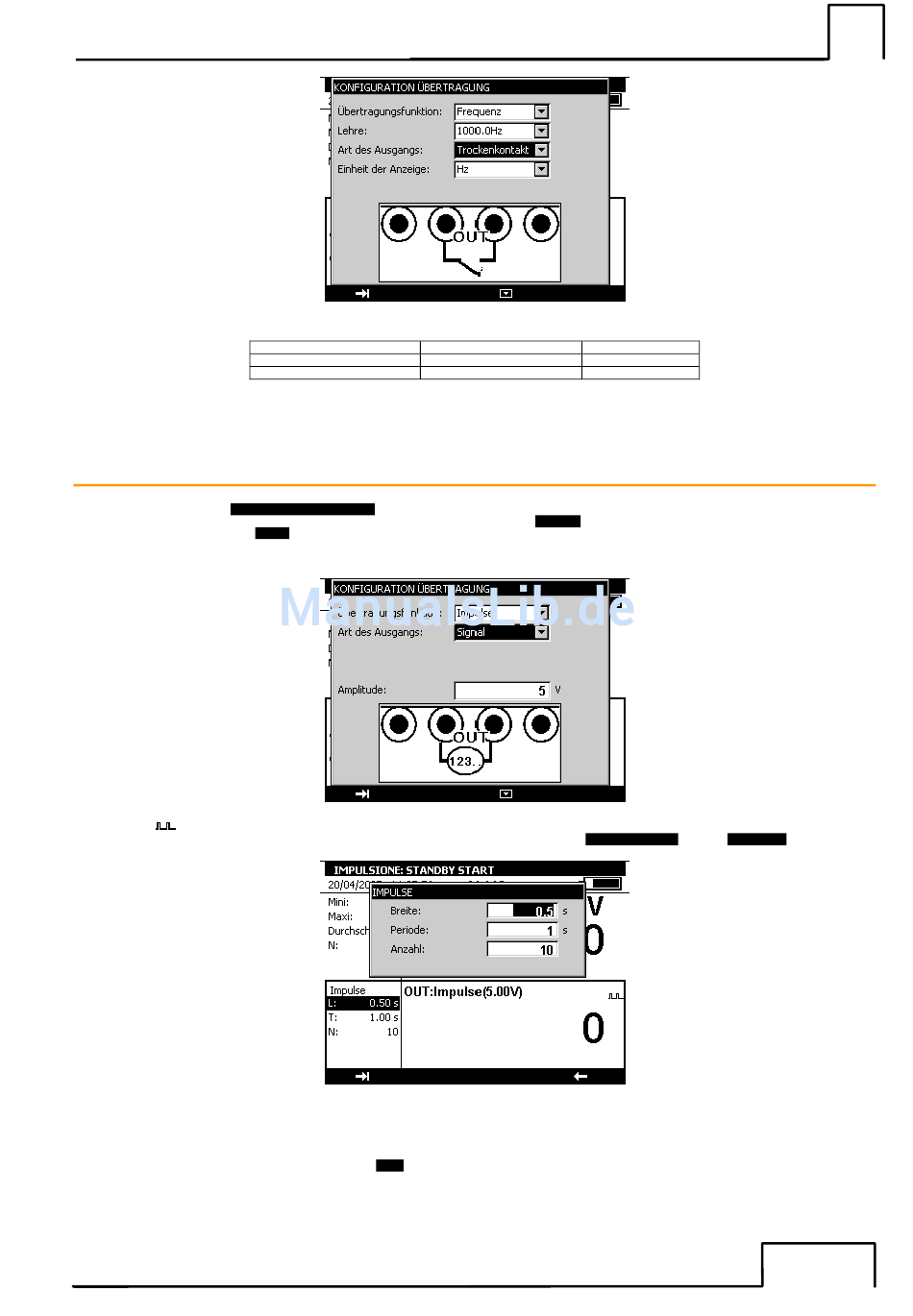

Generierung von Impulsen
•
Zeigen Sie die Dialogbox
KONFIGURATION SENDEN
•
Wählen Sie mit Hilfe der Funktions- und Navigationstasten die „Funktion der Sendung"
•
Wählen Sie die „Ausgangsart" Signal.
•
Erfassen der Amplitude des Signals zwischen 0 und 20 V
•
Bestätigen Sie mit ENTER.
Die Zeichnung
erscheint in dem Sendefenster.
Drücken Sie zur standardmäßigen Änderung der Parameter auf ENTER oder gehen Sie durch das Menü
Die Parameter sind wie folgt:
•
Breite: Dauer des logischen Zustands HOCH in Sekunden
•
Zeitraum: Dauer des logischen Zustands HOCH und des logischen Zustands TIEF in Sekunden
•
Anzahl: Anzahl der Impulse, zu generieren sind.
Drücken Sie zum Starten der Generierung von Impulsen auf Start.
Lehre
1000 Hz
Auflösung
0,01 Hz (1)
Max. Amplitude
20 V
an:
Generierung/Simulation
10 000 Hz
0,1 Hz (1)
20 V
Impulse
und dann die Lehre.
Konfiguration ...
und dann
B
Impulse
....
35/182
