Per effettuare una corretta misura di resistenza a 3 cavi, si devono usare 3 conduttori:
di uguale lunghezza,
di uguale diametro,
di medesima natura metallica.
Il CALYS 50/75/100 visualizza un simbolo che rappresenta il montaggio usato (
misura. Il calibratore effettua automaticamente il rilevamento dello schema di cablaggio.

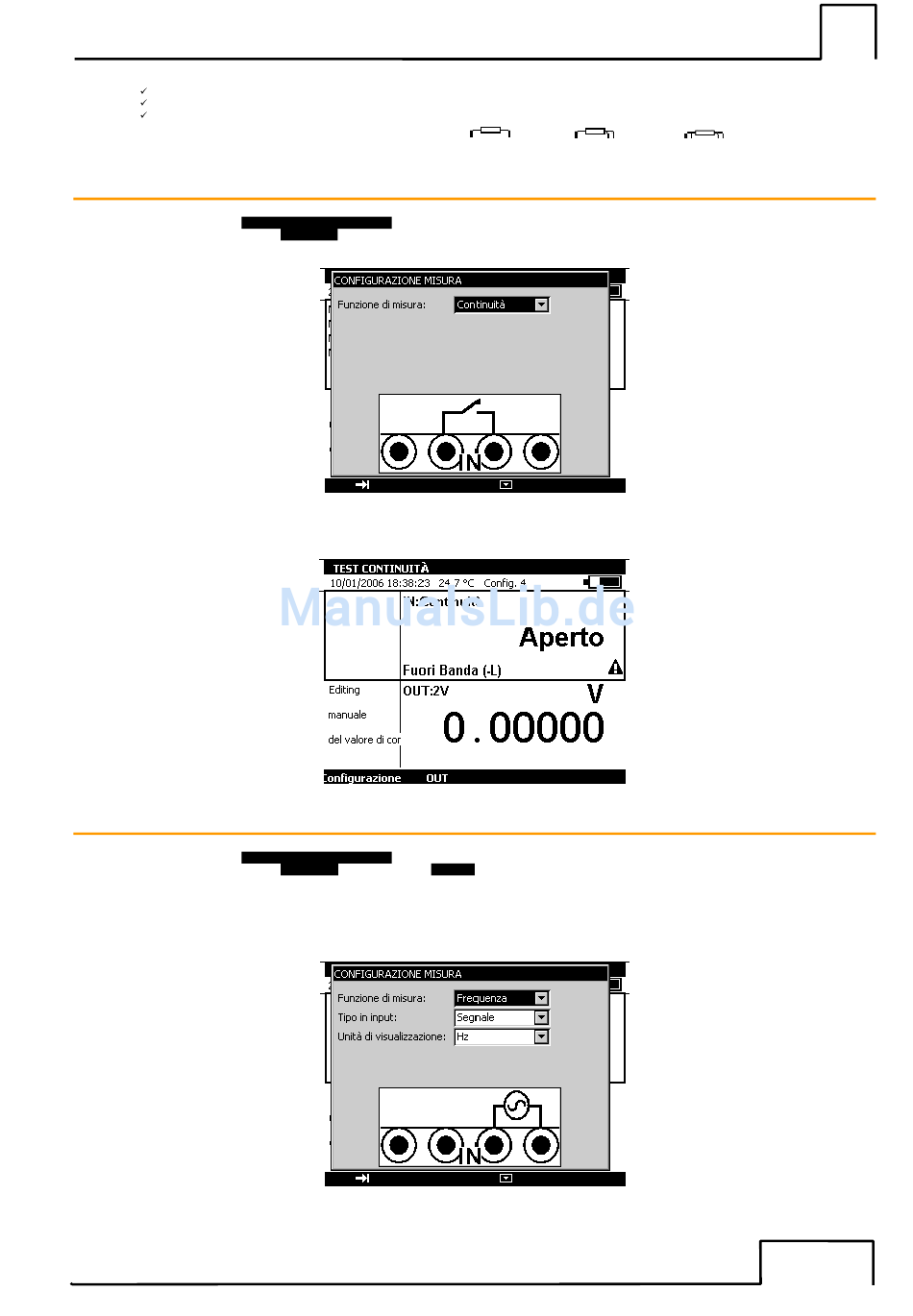

B.2.4 Test di continuità
• Aprire la finestra di dialogo CONFIGURAZIONE
• Selezionare la "funzione di misura"
• Convalidare con ENTER.
Il CALYS 50/75/100 effettua una misura di resistenza in questa modalità e visualizza "aperto", se la resistenza misurata supera i 1000 Ohm, o "chiuso", se la
resistenza è inferiore ai 1000 Ohm.
B.2.5

Misura di frequenza

• Aprire la finestra di dialogo CONFIGURAZIONE
• Selezionare la "funzione di misura" Frequenza, poi il "tipo input"
• Convalidare con ENTER.
Il collegamento va effettuato tra i morsetti Hz e COM.
L'unità di visualizzazione può essere in Hz o in impulsi al minuto (CPM).
La risoluzione di misura è di 0,01 Hz.
La tensione di entrata dei segnali periodici non deve superare i 60 Volt picco-picco.
MISURA.
Continuità tramite i tasti funzione e di selezione.
MISURA.
Segnale
per 2 cavi, per 3 cavi o
tramite i tasti funzione e di selezione.
B
Misura
per 4 cavi) per effettuare la
145/182
