CALYS 50/75/100 ALLGEMEINES

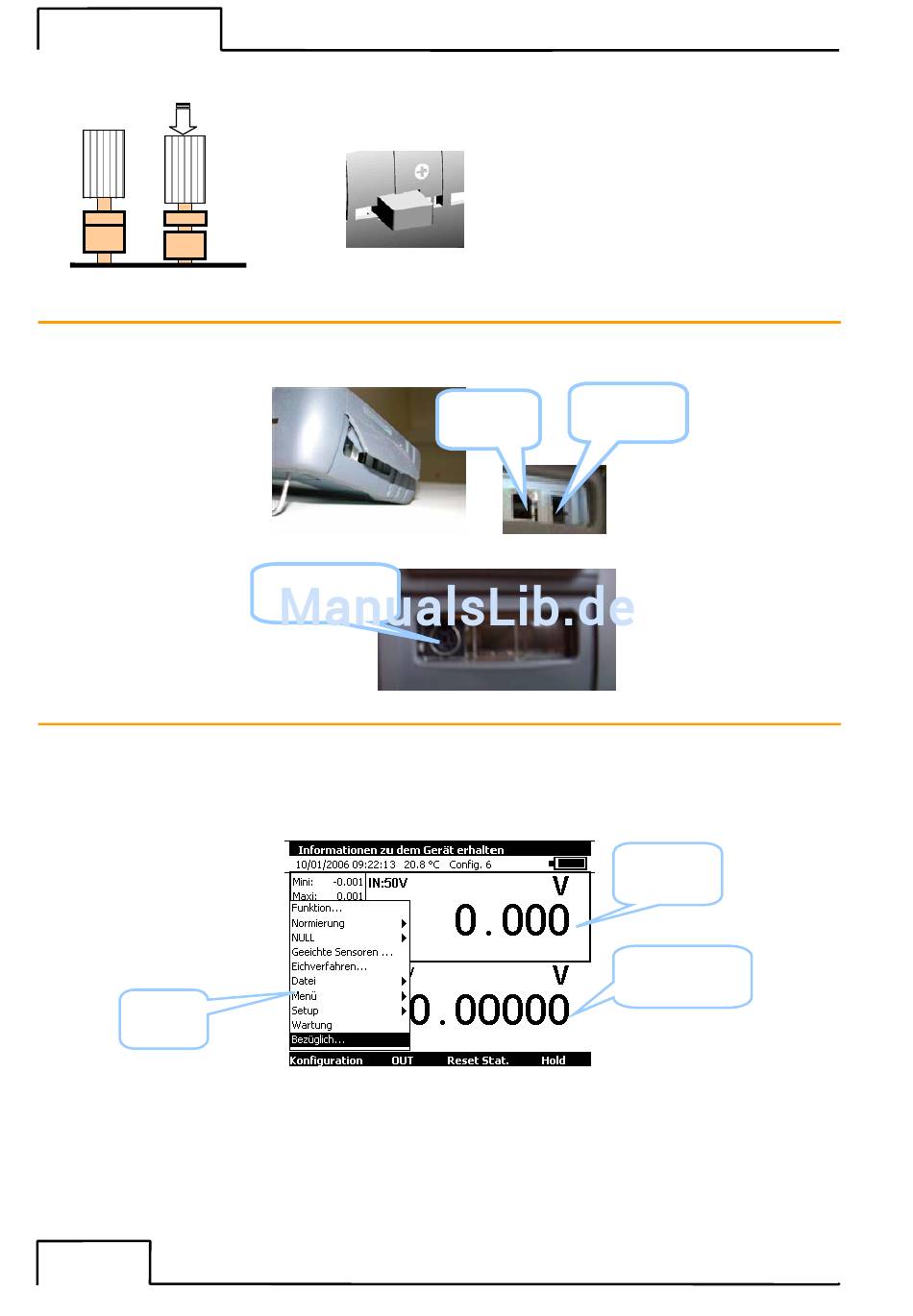

Die 8 Klemmen des CALYS 50/75/100 sind vom Typ „push & lock". Sie lassen einen Einsatz von Bananensteckern von 4mm, blanken Drähte, Kabelschuhen mit
Rachenlehre und Mini-Steckern für Thermoelemente zu.
A.2.4

Seitliche Stecker

Auf der linken Seite des Gerätes befinden sich zwei Stecker.
Bei dem ersten Stecker handelt es sich um eine Anschlussbuchse des Netzteils, das zum Laden der Batterien eingesetzt wird.
Bei dem zweiten Stecker handelt es sich um eine USB-Buchse vom Typ B für den Anschluss an einen Computer.
Auf der rechten Seite des Gerätes befindet sich der Steckverbinder, der für den Drucksensor bestimmt ist (Funktion nur verfügbar für die Modelle Calys 75 und
Calys 100).
A.2.5

Bildschirm

Das CALYS 50/75/100 ist mit einer grafischen LCD-Anzeige mit Hintergrundbeleuchtung mit weißen LEDs ausgestattet. Die Auflösung des Anzeigegerätes
beträgt 240 x 320 Pixel.
Während des Betriebes des Gerätes umfasst der Bildschirm Folgendes:
Ein Fenster zur Anzeige und zur Programmierung der Parameter mit der Funktion „Messung" (IN). Siehe Abschnitt B.2.
Ein Fenster zur Anzeige und zur Programmierung der Parameter mit der Funktion „Senden/Simulation" (OUT). Siehe Abschnitt B.2.3.
Eine Leiste zur Darstellung der verschiedenen Menüs, auf die mit den Tasten zugegriffen werden kann, die sich direkt unter dem Bildschirm
befinden.
Menü
10/182
Drucksensor
Buchse
Ladegerät
USB-
-Buchse
Buchse
Fenster
Messung
Fenster
Simulation
