B.2.2

Misura di corrente

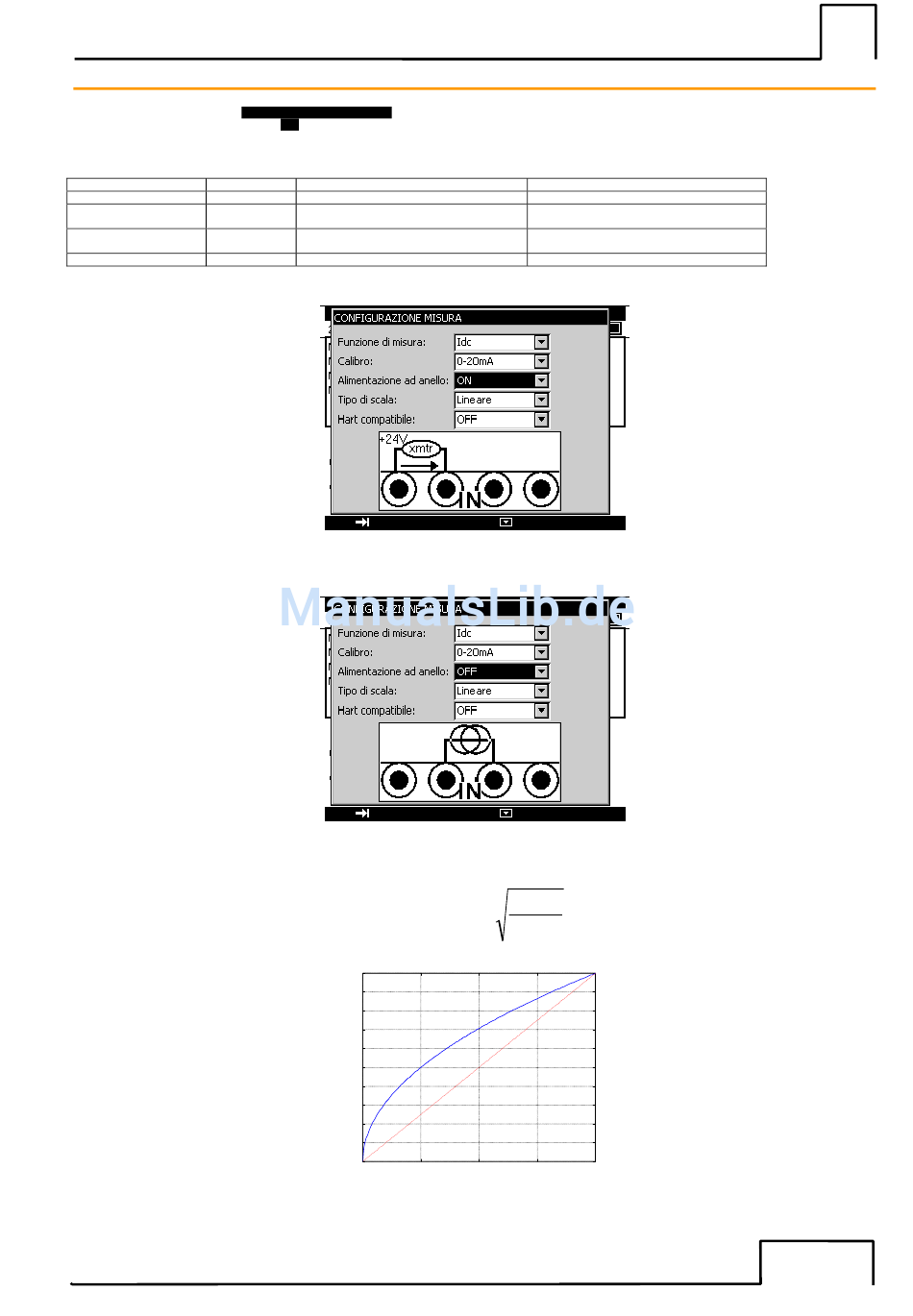

• Aprire la finestra di dialogo CONFIGURAZIONE
• Selezionare la "funzione di misura" Idc, poi il calibro appropriato alla misura tramite i tasti funzione e di selezione.
• Convalidare con ENTER.
A seconda del calibro scelto, sono disponibili diversi modi di misura:
Calibro 50mA
Risoluzione 1uA
Impedenza d'entrata <30 Ω
Alimentazione No
dell'anello
Messa in scala No
Se l'alimentazione dell'anello è attivata, il collegamento va effettuato tra i morsetti 4-w e mA.
In questo caso, il CALYS 50/75/100 alimenta un trasmettitore passivo a 24V e misura contemporaneamente la corrente stabilita dal trasmettitore.
Se l'alimentazione dell'anello è disattivata, il collegamento va effettuato tra i morsetti mA e COM.
Se è attivata la messa in scala quadratica, il calibratore prende la radice quadrata della sua entrata e visualizza il risultato in percentuale. Ad esempio, se il
calibratore è collegato all'uscita di un trasmettitore di pressione differenziale, visualizzerà un risultato proporzionale alla portata
Se la corrente di entrata x varia tra a e b, la messa in scala è effettuata secondo la formula:
Nel caso del calibro 0-20mA, la curva di messa in scala è la seguente:
Nel caso del calibro 4-20mA, la curva di messa in scala è la seguente:
MISURA.
4-20mA
1uA
<30 Ω
<280 Ω se HART ON
Possibile
Lineare o quadratica
(
= + −
y a b
20
18
16
14
12
)
A 10
( m
y
8
6
4
2
0
0 5 10
x (mA)
0-20mA
1uA
<30 Ω
<280 Ω se HART ON
Possibile
Lineare o quadratica
) ( )
−
x a
a
( )
−
b a
15 20
B
Misura
143/182
