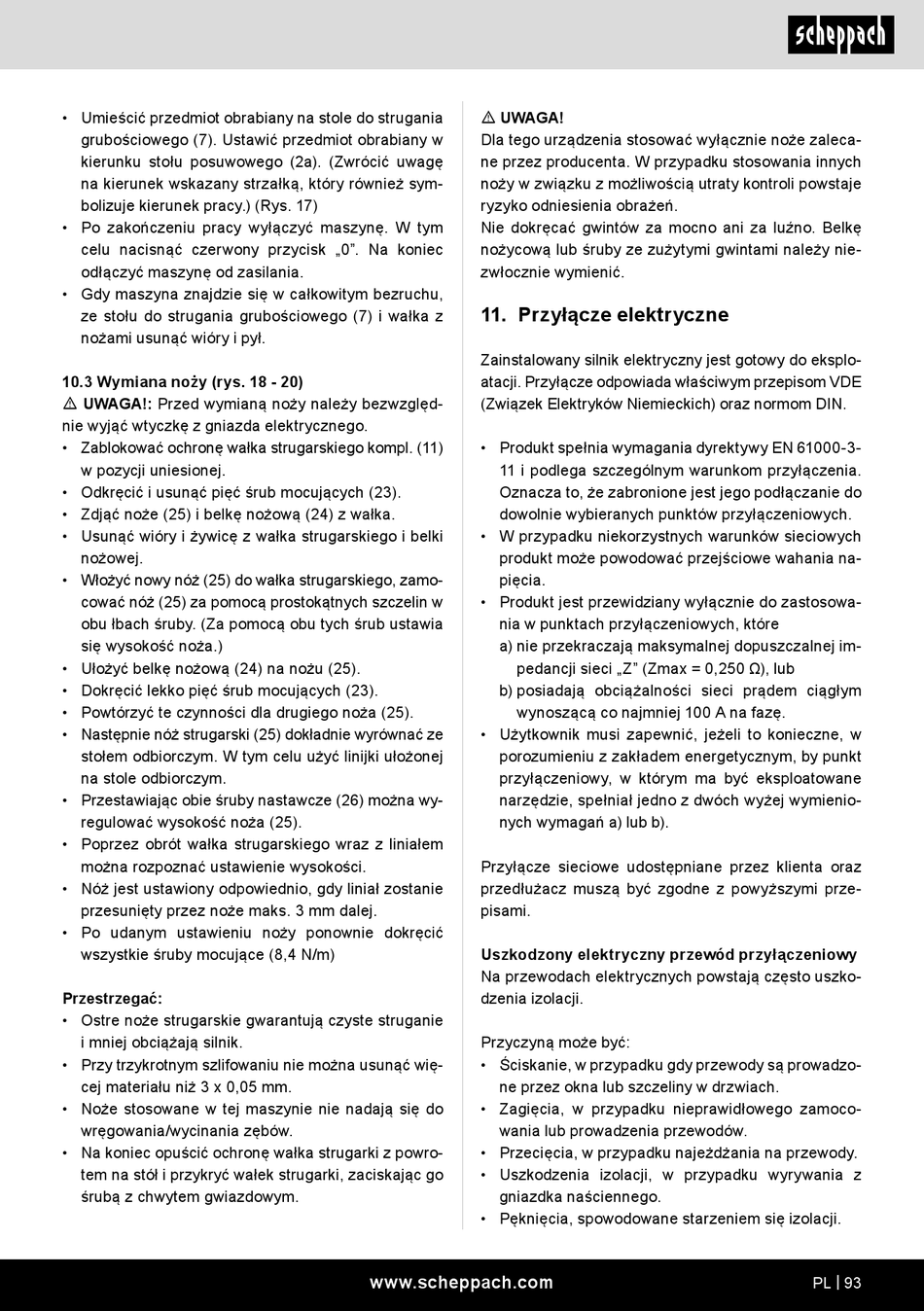

• Umieścić przedmiot obrabiany na stole do strugania
grubościowego (7). Ustawić przedmiot obrabiany w
kierunku stołu posuwowego (2a). (Zwrócić uwagę
na kierunek wskazany strzałką, który również sym-
bolizuje kierunek pracy.) (Rys. 17)
• Po zakończeniu pracy wyłączyć maszynę. W tym
celu nacisnąć czerwony przycisk „0". Na koniec
odłączyć maszynę od zasilania.
• Gdy maszyna znajdzie się w całkowitym bezruchu,
ze stołu do strugania grubościowego (7) i wałka z
nożami usunąć wióry i pył.
10.3 Wymiana noży (rys. 18 - 20)
m UWAGA!: Przed wymianą noży należy bezwzględ-
nie wyjąć wtyczkę z gniazda elektrycznego.
• Zablokować ochronę wałka strugarskiego kompl. (11)
w pozycji uniesionej.
• Odkręcić i usunąć pięć śrub mocujących (23).
• Zdjąć noże (25) i belkę nożową (24) z wałka.
• Usunąć wióry i żywicę z wałka strugarskiego i belki
nożowej.
• Włożyć nowy nóż (25) do wałka strugarskiego, zamo-
cować nóż (25) za pomocą prostokątnych szczelin w
obu łbach śruby. (Za pomocą obu tych śrub ustawia
się wysokość noża.)
• Ułożyć belkę nożową (24) na nożu (25).
• Dokręcić lekko pięć śrub mocujących (23).
• Powtórzyć te czynności dla drugiego noża (25).
• Następnie nóż strugarski (25) dokładnie wyrównać ze
stołem odbiorczym. W tym celu użyć linijki ułożonej
na stole odbiorczym.
• Przestawiając obie śruby nastawcze (26) można wy-
regulować wysokość noża (25).
• Poprzez obrót wałka strugarskiego wraz z liniałem
można rozpoznać ustawienie wysokości.
• Nóż jest ustawiony odpowiednio, gdy liniał zostanie
przesunięty przez noże maks. 3 mm dalej.
• Po udanym ustawieniu noży ponownie dokręcić
wszystkie śruby mocujące (8,4 N/m)
Przestrzegać:
• Ostre noże strugarskie gwarantują czyste struganie
i mniej obciążają silnik.
• Przy trzykrotnym szlifowaniu nie można usunąć wię-
cej materiału niż 3 x 0,05 mm.
• Noże stosowane w tej maszynie nie nadają się do
wręgowania/wycinania zębów.
• Na koniec opuścić ochronę wałka strugarki z powro-
tem na stół i przykryć wałek strugarki, zaciskając go
śrubą z chwytem gwiazdowym.
m UWAGA!
Dla tego urządzenia stosować wyłącznie noże zaleca-
ne przez producenta. W przypadku stosowania innych
noży w związku z możliwością utraty kontroli powstaje
ryzyko odniesienia obrażeń.
Nie dokręcać gwintów za mocno ani za luźno. Belkę
nożycową lub śruby ze zużytymi gwintami należy nie-
zwłocznie wymienić.
11. Przyłącze elektryczne
Zainstalowany silnik elektryczny jest gotowy do eksplo-
atacji. Przyłącze odpowiada właściwym przepisom VDE
(Związek Elektryków Niemieckich) oraz normom DIN.
• Produkt spełnia wymagania dyrektywy EN 61000-3-
11 i podlega szczególnym warunkom przyłączenia.
Oznacza to, że zabronione jest jego podłączanie do
dowolnie wybieranych punktów przyłączeniowych.
• W przypadku niekorzystnych warunków sieciowych
produkt może powodować przejściowe wahania na-
pięcia.
• Produkt jest przewidziany wyłącznie do zastosowa-
nia w punktach przyłączeniowych, które
a) nie przekraczają maksymalnej dopuszczalnej im-
pedancji sieci „Z" (Zmax = 0,250 Ω), lub
b) posiadają obciążalności sieci prądem ciągłym
wynoszącą co najmniej 100 A na fazę.
• Użytkownik musi zapewnić, jeżeli to konieczne, w
porozumieniu z zakładem energetycznym, by punkt
przyłączeniowy, w którym ma być eksploatowane
narzędzie, spełniał jedno z dwóch wyżej wymienio-
nych wymagań a) lub b).
Przyłącze sieciowe udostępniane przez klienta oraz
przedłużacz muszą być zgodne z powyższymi prze-
pisami.
Uszkodzony elektryczny przewód przyłączeniowy
Na przewodach elektrycznych powstają często uszko-
dzenia izolacji.
Przyczyną może być:
• Ściskanie, w przypadku gdy przewody są prowadzo-
ne przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco-
wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najeżdżania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z
gniazdka naściennego.
• Pęknięcia, spowodowane starzeniem się izolacji.
