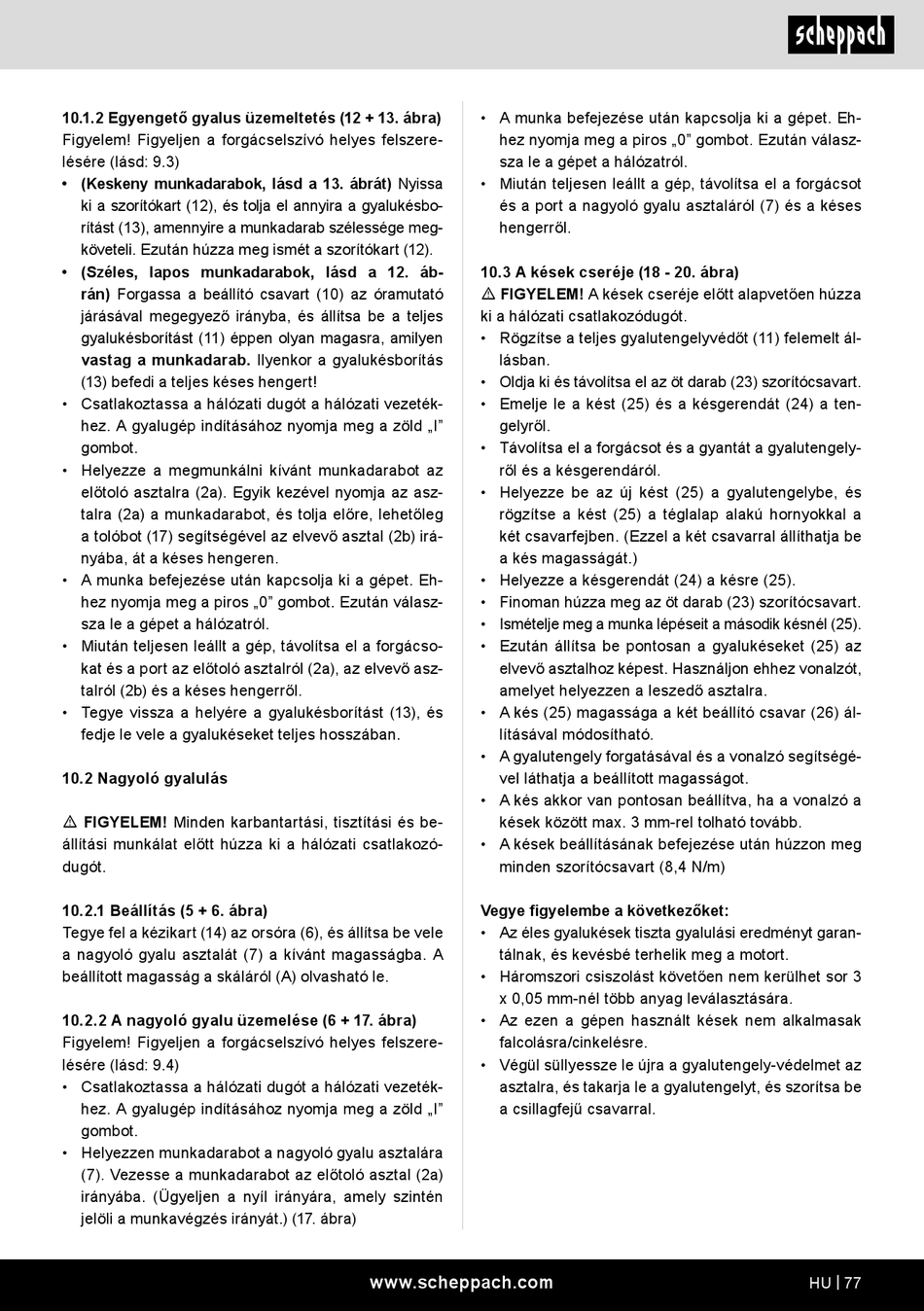

10.1.2 Egyengető gyalus üzemeltetés (12 + 13. ábra)
Figyelem! Figyeljen a forgácselszívó helyes felszere-
lésére (lásd: 9.3)
• (Keskeny munkadarabok, lásd a 13. ábrát) Nyissa
ki a szorítókart (12), és tolja el annyira a gyalukésbo-
rítást (13), amennyire a munkadarab szélessége meg-
követeli. Ezután húzza meg ismét a szorítókart (12).
• (Széles, lapos munkadarabok, lásd a 12. áb-
rán) Forgassa a beállító csavart (10) az óramutató
járásával megegyező irányba, és állítsa be a teljes
gyalukésborítást (11) éppen olyan magasra, amilyen
vastag a munkadarab. Ilyenkor a gyalukésborítás
(13) befedi a teljes késes hengert!
• Csatlakoztassa a hálózati dugót a hálózati vezeték-
hez. A gyalugép indításához nyomja meg a zöld „I"
gombot.
• Helyezze a megmunkálni kívánt munkadarabot az
előtoló asztalra (2a). Egyik kezével nyomja az asz-
talra (2a) a munkadarabot, és tolja előre, lehetőleg
a tolóbot (17) segítségével az elvevő asztal (2b) irá-
nyába, át a késes hengeren.
• A munka befejezése után kapcsolja ki a gépet. Eh-
hez nyomja meg a piros „0" gombot. Ezután válasz-
sza le a gépet a hálózatról.
• Miután teljesen leállt a gép, távolítsa el a forgácso-
kat és a port az előtoló asztalról (2a), az elvevő asz-
talról (2b) és a késes hengerről.
• Tegye vissza a helyére a gyalukésborítást (13), és
fedje le vele a gyalukéseket teljes hosszában.
10.2 Nagyoló gyalulás
m FIGYELEM! Minden karbantartási, tisztítási és be-
állítási munkálat előtt húzza ki a hálózati csatlakozó-
dugót.
10.2.1 Beállítás (5 + 6. ábra)
Tegye fel a kézikart (14) az orsóra (6), és állítsa be vele
a nagyoló gyalu asztalát (7) a kívánt magasságba. A
beállított magasság a skáláról (A) olvasható le.
10.2.2 A nagyoló gyalu üzemelése (6 + 17. ábra)
Figyelem! Figyeljen a forgácselszívó helyes felszere-
lésére (lásd: 9.4)
• Csatlakoztassa a hálózati dugót a hálózati vezeték-
hez. A gyalugép indításához nyomja meg a zöld „I"
gombot.
• Helyezzen munkadarabot a nagyoló gyalu asztalára
(7). Vezesse a munkadarabot az előtoló asztal (2a)
irányába. (Ügyeljen a nyíl irányára, amely szintén
jelöli a munkavégzés irányát.) (17. ábra)
• A munka befejezése után kapcsolja ki a gépet. Eh-
hez nyomja meg a piros „0" gombot. Ezután válasz-
sza le a gépet a hálózatról.
• Miután teljesen leállt a gép, távolítsa el a forgácsot
és a port a nagyoló gyalu asztaláról (7) és a késes
hengerről.
10.3 A kések cseréje (18 - 20. ábra)
m FIGYELEM! A kések cseréje előtt alapvetően húzza
ki a hálózati csatlakozódugót.
• Rögzítse a teljes gyalutengelyvédőt (11) felemelt ál-
lásban.
• Oldja ki és távolítsa el az öt darab (23) szorítócsavart.
• Emelje le a kést (25) és a késgerendát (24) a ten-
gelyről.
• Távolítsa el a forgácsot és a gyantát a gyalutengely-
ről és a késgerendáról.
• Helyezze be az új kést (25) a gyalutengelybe, és
rögzítse a kést (25) a téglalap alakú hornyokkal a
két csavarfejben. (Ezzel a két csavarral állíthatja be
a kés magasságát.)
• Helyezze a késgerendát (24) a késre (25).
• Finoman húzza meg az öt darab (23) szorítócsavart.
• Ismételje meg a munka lépéseit a második késnél (25).
• Ezután állítsa be pontosan a gyalukéseket (25) az
elvevő asztalhoz képest. Használjon ehhez vonalzót,
amelyet helyezzen a leszedő asztalra.
• A kés (25) magassága a két beállító csavar (26) ál-
lításával módosítható.
• A gyalutengely forgatásával és a vonalzó segítségé-
vel láthatja a beállított magasságot.
• A kés akkor van pontosan beállítva, ha a vonalzó a
kések között max. 3 mm-rel tolható tovább.
• A kések beállításának befejezése után húzzon meg
minden szorítócsavart (8,4 N/m)
Vegye figyelembe a következőket:
• Az éles gyalukések tiszta gyalulási eredményt garan-
tálnak, és kevésbé terhelik meg a motort.
• Háromszori csiszolást követően nem kerülhet sor 3
x 0,05 mm-nél több anyag leválasztására.
• Az ezen a gépen használt kések nem alkalmasak
falcolásra/cinkelésre.
• Végül süllyessze le újra a gyalutengely-védelmet az
asztalra, és takarja le a gyalutengelyt, és szorítsa be
a csillagfejű csavarral.
www.scheppach.com
HU | 77
