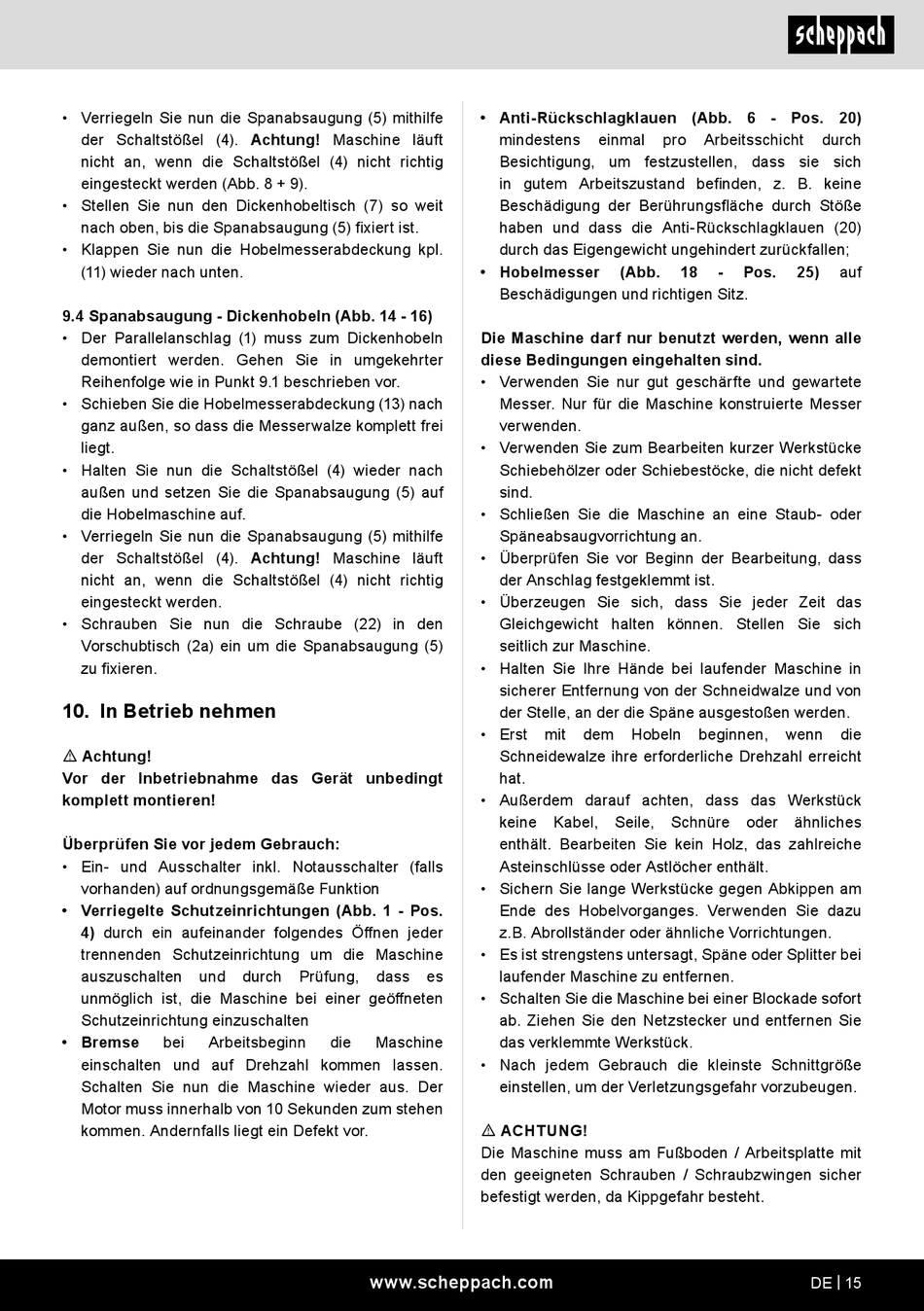

Scheppach HMS1250 Originalbetriebsanleitung Seite 15

• Verriegeln Sie nun die Spanabsaugung (5) mithilfe
der Schaltstößel (4). Achtung! Maschine läuft
nicht an, wenn die Schaltstößel (4) nicht richtig
eingesteckt werden (Abb. 8 + 9).
• Stellen Sie nun den Dickenhobeltisch (7) so weit
nach oben, bis die Spanabsaugung (5) fixiert ist.
• Klappen Sie nun die Hobelmesserabdeckung kpl.
(11) wieder nach unten.
9.4 Spanabsaugung - Dickenhobeln (Abb. 14 - 16)
• Der Parallelanschlag (1) muss zum Dickenhobeln
demontiert werden. Gehen Sie in umgekehrter
Reihenfolge wie in Punkt 9.1 beschrieben vor.
• Schieben Sie die Hobelmesserabdeckung (13) nach
ganz außen, so dass die Messerwalze komplett frei
liegt.
• Halten Sie nun die Schaltstößel (4) wieder nach
außen und setzen Sie die Spanabsaugung (5) auf
die Hobelmaschine auf.
• Verriegeln Sie nun die Spanabsaugung (5) mithilfe
der Schaltstößel (4). Achtung! Maschine läuft
nicht an, wenn die Schaltstößel (4) nicht richtig
eingesteckt werden.
• Schrauben Sie nun die Schraube (22) in den
Vorschubtisch (2a) ein um die Spanabsaugung (5)
zu fixieren.
10. In Betrieb nehmen
m Achtung!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Überprüfen Sie vor jedem Gebrauch:
• Ein- und Ausschalter inkl. Notausschalter (falls
vorhanden) auf ordnungsgemäße Funktion
• Verriegelte Schutzeinrichtungen (Abb. 1 - Pos.
4) durch ein aufeinander folgendes Öffnen jeder
trennenden Schutzeinrichtung um die Maschine
auszuschalten und
unmöglich ist, die Maschine bei einer geöffneten
Schutzeinrichtung einzuschalten
• Bremse bei Arbeitsbeginn
einschalten und auf Drehzahl kommen lassen.
Schalten Sie nun die Maschine wieder aus. Der
Motor muss innerhalb von 10 Sekunden zum stehen
kommen. Andernfalls liegt ein Defekt vor.
durch Prüfung, dass
die Maschine
www.scheppach.com
• Anti-Rückschlagklauen (Abb. 6 - Pos. 20)
mindestens einmal
Besichtigung, um festzustellen, dass sie sich
in gutem Arbeitszustand befinden, z. B. keine
Beschädigung der Berührungsfläche durch Stöße
haben und dass die Anti-Rückschlagklauen (20)
durch das Eigengewicht ungehindert zurückfallen;
• Hobelmesser
Beschädigungen und richtigen Sitz.
Die Maschine darf nur benutzt werden, wenn alle
diese Bedingungen eingehalten sind.
• Verwenden Sie nur gut geschärfte und gewartete
Messer. Nur für die Maschine konstruierte Messer
verwenden.
• Verwenden Sie zum Bearbeiten kurzer Werkstücke
Schiebehölzer oder Schiebestöcke, die nicht defekt
sind.
• Schließen Sie die Maschine an eine Staub- oder
Späneabsaugvorrichtung an.
• Überprüfen Sie vor Beginn der Bearbeitung, dass
der Anschlag festgeklemmt ist.
• Überzeugen Sie sich, dass Sie jeder Zeit das
Gleichgewicht halten können. Stellen Sie sich
seitlich zur Maschine.
• Halten Sie Ihre Hände bei laufender Maschine in
sicherer Entfernung von der Schneidwalze und von
der Stelle, an der die Späne ausgestoßen werden.
• Erst mit dem
Schneidewalze ihre erforderliche Drehzahl erreicht
hat.
• Außerdem darauf achten, dass das Werkstück
keine Kabel,
enthält. Bearbeiten Sie kein Holz, das zahlreiche
Asteinschlüsse oder Astlöcher enthält.
• Sichern Sie lange Werkstücke gegen Abkippen am
Ende des Hobelvorganges. Verwenden Sie dazu
z.B. Abrollständer oder ähnliche Vorrichtungen.
• Es ist strengstens untersagt, Späne oder Splitter bei
es laufender Maschine zu entfernen.
• Schalten Sie die Maschine bei einer Blockade sofort
ab. Ziehen Sie den Netzstecker und entfernen Sie
das verklemmte Werkstück.
• Nach jedem Gebrauch die kleinste Schnittgröße
einstellen, um der Verletzungsgefahr vorzubeugen.
m ACHTUNG!
Die Maschine muss am Fußboden / Arbeitsplatte mit
den geeigneten Schrauben / Schraubzwingen sicher
befestigt werden, da Kippgefahr besteht.
pro Arbeitsschicht
(Abb. 18 - Pos.
Hobeln beginnen, wenn
Seile, Schnüre oder
durch
25) auf
die
ähnliches
DE | 15
