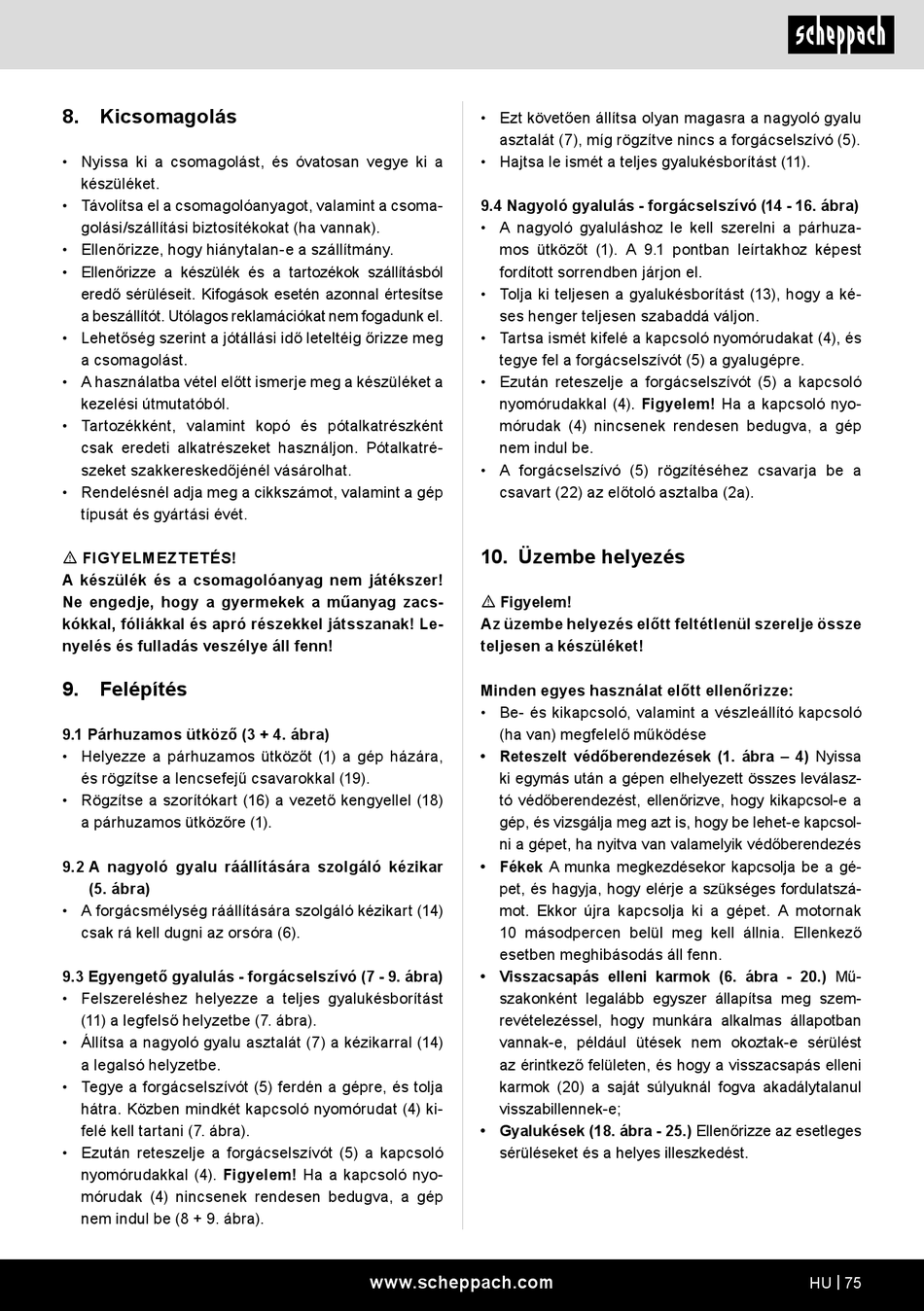

Scheppach HMS1250 Originalbetriebsanleitung Seite 75

8. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból
eredő sérüléseit. Kifogások esetén azonnal értesítse
a beszállítót. Utólagos reklamációkat nem fogadunk el.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg
a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a
kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép
típusát és gyártási évét.
m FIGYELMEZTETÉS!
A készülék és a csomagolóanyag nem játékszer!
Ne engedje, hogy a gyermekek a műanyag zacs-
kókkal, fóliákkal és apró részekkel játsszanak! Le-
nyelés és fulladás veszélye áll fenn!
9. Felépítés
9.1 Párhuzamos ütköző (3 + 4. ábra)
• Helyezze a párhuzamos ütközőt (1) a gép házára,
és rögzítse a lencsefejű csavarokkal (19).
• Rögzítse a szorítókart (16) a vezető kengyellel (18)
a párhuzamos ütközőre (1).
9.2 A nagyoló gyalu ráállítására szolgáló kézikar
(5. ábra)
• A forgácsmélység ráállítására szolgáló kézikart (14)
csak rá kell dugni az orsóra (6).
9.3 Egyengető gyalulás - forgácselszívó (7 - 9. ábra)
• Felszereléshez helyezze a teljes gyalukésborítást
(11) a legfelső helyzetbe (7. ábra).
• Állítsa a nagyoló gyalu asztalát (7) a kézikarral (14)
a legalsó helyzetbe.
• Tegye a forgácselszívót (5) ferdén a gépre, és tolja
hátra. Közben mindkét kapcsoló nyomórudat (4) ki-
felé kell tartani (7. ábra).
• Ezután reteszelje a forgácselszívót (5) a kapcsoló
nyomórudakkal (4). Figyelem! Ha a kapcsoló nyo-
mórudak (4) nincsenek rendesen bedugva, a gép
nem indul be (8 + 9. ábra).
• Ezt követően állítsa olyan magasra a nagyoló gyalu
asztalát (7), míg rögzítve nincs a forgácselszívó (5).
• Hajtsa le ismét a teljes gyalukésborítást (11).
9.4 Nagyoló gyalulás - forgácselszívó (14 - 16. ábra)
• A nagyoló gyaluláshoz le kell szerelni a párhuza-
mos ütközőt (1). A 9.1 pontban leírtakhoz képest
fordított sorrendben járjon el.
• Tolja ki teljesen a gyalukésborítást (13), hogy a ké-
ses henger teljesen szabaddá váljon.
• Tartsa ismét kifelé a kapcsoló nyomórudakat (4), és
tegye fel a forgácselszívót (5) a gyalugépre.
• Ezután reteszelje a forgácselszívót (5) a kapcsoló
nyomórudakkal (4). Figyelem! Ha a kapcsoló nyo-
mórudak (4) nincsenek rendesen bedugva, a gép
nem indul be.
• A forgácselszívó (5) rögzítéséhez csavarja be a
csavart (22) az előtoló asztalba (2a).
10. Üzembe helyezés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
Minden egyes használat előtt ellenőrizze:
• Be- és kikapcsoló, valamint a vészleállító kapcsoló
(ha van) megfelelő működése
• Reteszelt védőberendezések (1. ábra – 4) Nyissa
ki egymás után a gépen elhelyezett összes leválasz-
tó védőberendezést, ellenőrizve, hogy kikapcsol-e a
gép, és vizsgálja meg azt is, hogy be lehet-e kapcsol-
ni a gépet, ha nyitva van valamelyik védőberendezés
• Fékek A munka megkezdésekor kapcsolja be a gé-
pet, és hagyja, hogy elérje a szükséges fordulatszá-
mot. Ekkor újra kapcsolja ki a gépet. A motornak
10 másodpercen belül meg kell állnia. Ellenkező
esetben meghibásodás áll fenn.
• Visszacsapás elleni karmok (6. ábra - 20.) Mű-
szakonként legalább egyszer állapítsa meg szem-
revételezéssel, hogy munkára alkalmas állapotban
vannak-e, például ütések nem okoztak-e sérülést
az érintkező felületen, és hogy a visszacsapás elleni
karmok (20) a saját súlyuknál fogva akadálytalanul
visszabillennek-e;
• Gyalukések (18. ábra - 25.) Ellenőrizze az esetleges
sérüléseket és a helyes illeszkedést.
www.scheppach.com HU | 75
