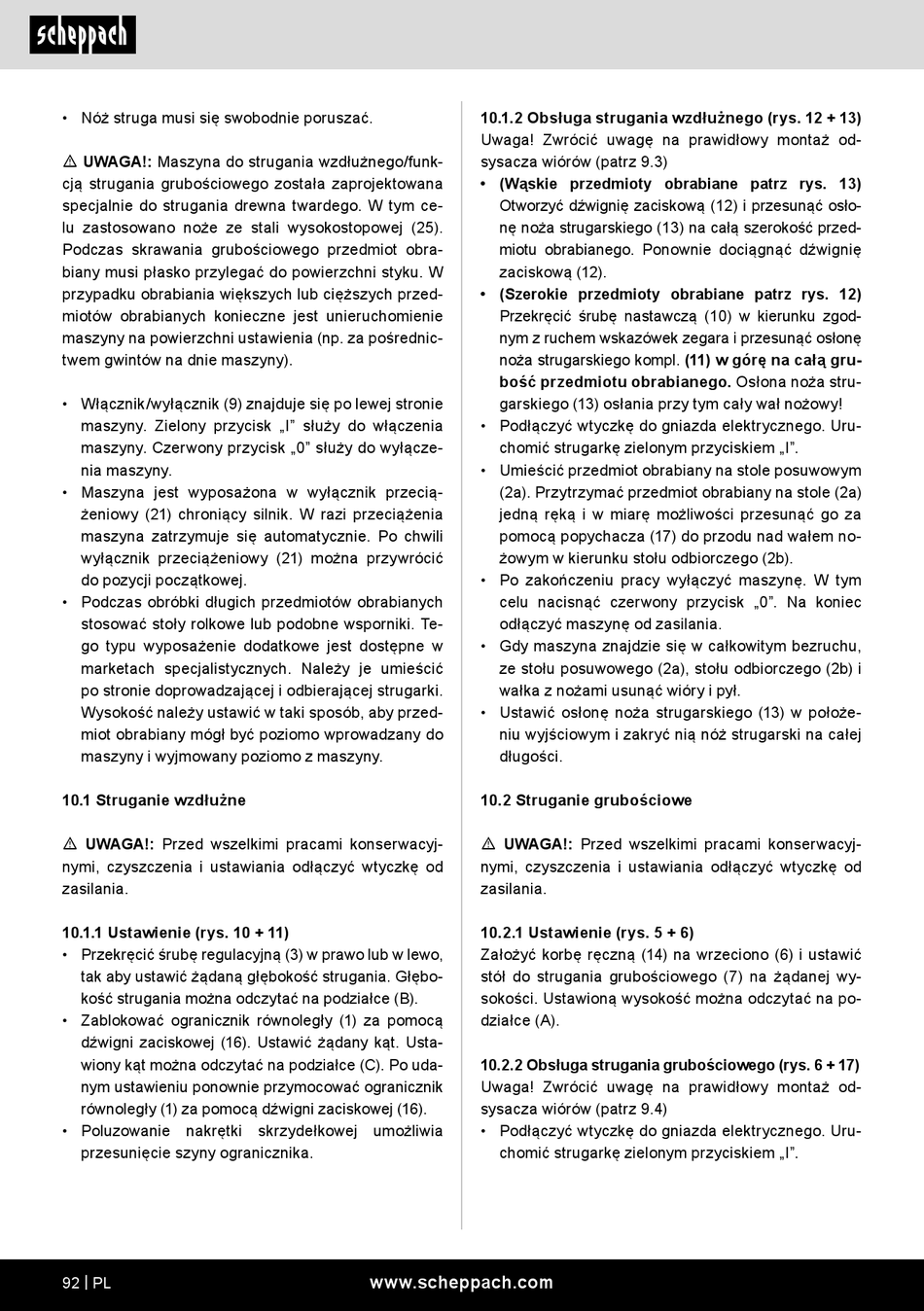

• Nóż struga musi się swobodnie poruszać.
m UWAGA!: Maszyna do strugania wzdłużnego/funk-
cją strugania grubościowego została zaprojektowana
specjalnie do strugania drewna twardego. W tym ce-
lu zastosowano noże ze stali wysokostopowej (25).
Podczas skrawania grubościowego przedmiot obra-
biany musi płasko przylegać do powierzchni styku. W
przypadku obrabiania większych lub cięższych przed-
miotów obrabianych konieczne jest unieruchomienie
maszyny na powierzchni ustawienia (np. za pośrednic-
twem gwintów na dnie maszyny).
• Włącznik/wyłącznik (9) znajduje się po lewej stronie
maszyny. Zielony przycisk „I" służy do włączenia
maszyny. Czerwony przycisk „0" służy do wyłącze-
nia maszyny.
• Maszyna jest wyposażona w wyłącznik przecią-
żeniowy (21) chroniący silnik. W razi przeciążenia
maszyna zatrzymuje się automatycznie. Po chwili
wyłącznik przeciążeniowy (21) można przywrócić
do pozycji początkowej.
• Podczas obróbki długich przedmiotów obrabianych
stosować stoły rolkowe lub podobne wsporniki. Te-
go typu wyposażenie dodatkowe jest dostępne w
marketach specjalistycznych. Należy je umieścić
po stronie doprowadzającej i odbierającej strugarki.
Wysokość należy ustawić w taki sposób, aby przed-
miot obrabiany mógł być poziomo wprowadzany do
maszyny i wyjmowany poziomo z maszyny.
10.1 Struganie wzdłużne
m UWAGA!: Przed wszelkimi pracami konserwacyj-
nymi, czyszczenia i ustawiania odłączyć wtyczkę od
zasilania.
10.1.1 Ustawienie (rys. 10 + 11)
• Przekręcić śrubę regulacyjną (3) w prawo lub w lewo,
tak aby ustawić żądaną głębokość strugania. Głębo-
kość strugania można odczytać na podziałce (B).
• Zablokować ogranicznik równoległy (1) za pomocą
dźwigni zaciskowej (16). Ustawić żądany kąt. Usta-
wiony kąt można odczytać na podziałce (C). Po uda-
nym ustawieniu ponownie przymocować ogranicznik
równoległy (1) za pomocą dźwigni zaciskowej (16).
• Poluzowanie nakrętki skrzydełkowej umożliwia
przesunięcie szyny ogranicznika.
92 | PL
10.1.2 Obsługa strugania wzdłużnego (rys. 12 + 13)
Uwaga! Zwrócić uwagę na prawidłowy montaż od-
sysacza wiórów (patrz 9.3)
• (Wąskie przedmioty obrabiane patrz rys. 13)
Otworzyć dźwignię zaciskową (12) i przesunąć osło-
nę noża strugarskiego (13) na całą szerokość przed-
miotu obrabianego. Ponownie dociągnąć dźwignię
zaciskową (12).
• (Szerokie przedmioty obrabiane patrz rys. 12)
Przekręcić śrubę nastawczą (10) w kierunku zgod-
nym z ruchem wskazówek zegara i przesunąć osłonę
noża strugarskiego kompl. (11) w górę na całą gru-
bość przedmiotu obrabianego. Osłona noża stru-
garskiego (13) osłania przy tym cały wał nożowy!
• Podłączyć wtyczkę do gniazda elektrycznego. Uru-
chomić strugarkę zielonym przyciskiem „I".
• Umieścić przedmiot obrabiany na stole posuwowym
(2a). Przytrzymać przedmiot obrabiany na stole (2a)
jedną ręką i w miarę możliwości przesunąć go za
pomocą popychacza (17) do przodu nad wałem no-
żowym w kierunku stołu odbiorczego (2b).
• Po zakończeniu pracy wyłączyć maszynę. W tym
celu nacisnąć czerwony przycisk „0". Na koniec
odłączyć maszynę od zasilania.
• Gdy maszyna znajdzie się w całkowitym bezruchu,
ze stołu posuwowego (2a), stołu odbiorczego (2b) i
wałka z nożami usunąć wióry i pył.
• Ustawić osłonę noża strugarskiego (13) w położe-
niu wyjściowym i zakryć nią nóż strugarski na całej
długości.
10.2 Struganie grubościowe
m UWAGA!: Przed wszelkimi pracami konserwacyj-
nymi, czyszczenia i ustawiania odłączyć wtyczkę od
zasilania.
10.2.1 Ustawienie (rys. 5 + 6)
Założyć korbę ręczną (14) na wrzeciono (6) i ustawić
stół do strugania grubościowego (7) na żądanej wy-
sokości. Ustawioną wysokość można odczytać na po-
działce (A).
10.2.2 Obsługa strugania grubościowego (rys. 6 + 17)
Uwaga! Zwrócić uwagę na prawidłowy montaż od-
sysacza wiórów (patrz 9.4)
• Podłączyć wtyczkę do gniazda elektrycznego. Uru-
chomić strugarkę zielonym przyciskiem „I".
