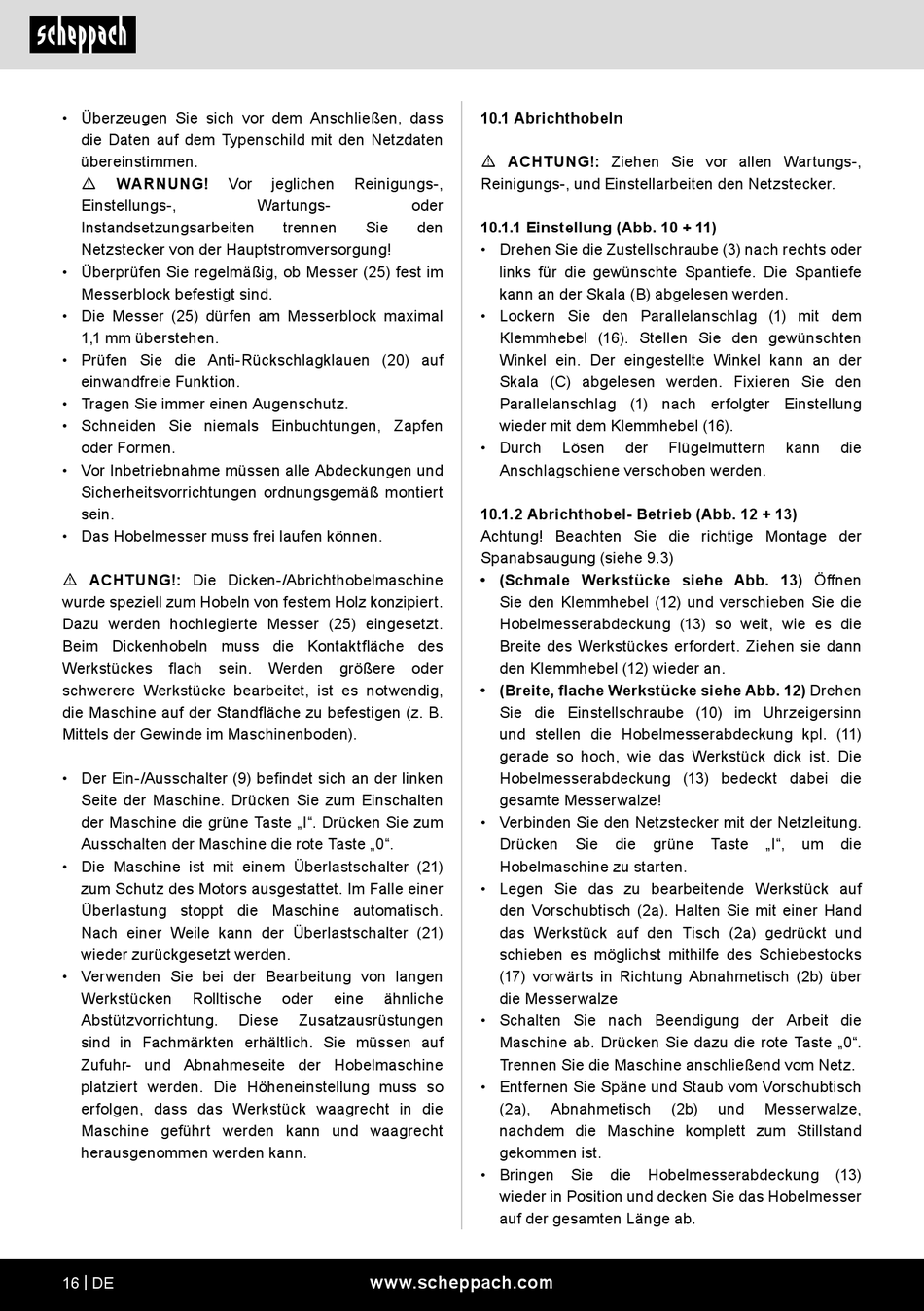

Scheppach HMS1250 Originalbetriebsanleitung Seite 16

• Überzeugen Sie sich vor dem Anschließen, dass
die Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
WARNUNG! Vor
m
Einstellungs-,
Instandsetzungsarbeiten
Netzstecker von der Hauptstromversorgung!
• Überprüfen Sie regelmäßig, ob Messer (25) fest im
Messerblock befestigt sind.
• Die Messer (25) dürfen am Messerblock maximal
1,1 mm überstehen.
• Prüfen Sie die Anti-Rückschlagklauen (20) auf
einwandfreie Funktion.
• Tragen Sie immer einen Augenschutz.
• Schneiden Sie niemals Einbuchtungen, Zapfen
oder Formen.
• Vor Inbetriebnahme müssen alle Abdeckungen und
Sicherheitsvorrichtungen ordnungsgemäß montiert
sein.
• Das Hobelmesser muss frei laufen können.
m ACHTUNG!: Die Dicken-/Abrichthobelmaschine
wurde speziell zum Hobeln von festem Holz konzipiert.
Dazu werden hochlegierte Messer (25) eingesetzt.
Beim Dickenhobeln muss die Kontaktfläche des
Werkstückes flach sein.
schwerere Werkstücke bearbeitet, ist es notwendig,
die Maschine auf der Standfläche zu befestigen (z. B.
Mittels der Gewinde im Maschinenboden).
• Der Ein-/Ausschalter (9) befindet sich an der linken
Seite der Maschine. Drücken Sie zum Einschalten
der Maschine die grüne Taste „I". Drücken Sie zum
Ausschalten der Maschine die rote Taste „0".
• Die Maschine ist mit einem Überlastschalter (21)
zum Schutz des Motors ausgestattet. Im Falle einer
Überlastung stoppt die Maschine automatisch.
Nach einer Weile kann der Überlastschalter (21)
wieder zurückgesetzt werden.
• Verwenden Sie bei der Bearbeitung von langen
Werkstücken Rolltische
Abstützvorrichtung.
sind in Fachmärkten erhältlich. Sie müssen auf
Zufuhr- und Abnahmeseite der Hobelmaschine
platziert werden. Die Höheneinstellung muss so
erfolgen, dass das Werkstück waagrecht in die
Maschine geführt werden kann und waagrecht
herausgenommen werden kann.
16 | DE
jeglichen Reinigungs-,
Wartungs- oder
trennen Sie
Werden größere oder
oder eine ähnliche
Diese Zusatzausrüstungen
www.scheppach.com
10.1 Abrichthobeln
m ACHTUNG!: Ziehen Sie vor allen Wartungs-,
Reinigungs-, und Einstellarbeiten den Netzstecker.
den 10.1.1 Einstellung (Abb. 10 + 11)
• Drehen Sie die Zustellschraube (3) nach rechts oder
links für die gewünschte Spantiefe. Die Spantiefe
kann an der Skala (B) abgelesen werden.
• Lockern Sie den Parallelanschlag (1) mit dem
Klemmhebel (16). Stellen Sie den gewünschten
Winkel ein. Der eingestellte Winkel kann an der
Skala (C) abgelesen werden. Fixieren Sie den
Parallelanschlag (1) nach erfolgter Einstellung
wieder mit dem Klemmhebel (16).
• Durch Lösen
Anschlagschiene verschoben werden.
10.1.2 Abrichthobel- Betrieb (Abb. 12 + 13)
Achtung! Beachten Sie die richtige Montage der
Spanabsaugung (siehe 9.3)
• (Schmale Werkstücke siehe Abb. 13) Öffnen
Sie den Klemmhebel (12) und verschieben Sie die
Hobelmesserabdeckung (13) so weit, wie es die
Breite des Werkstückes erfordert. Ziehen sie dann
den Klemmhebel (12) wieder an.
• (Breite, flache Werkstücke siehe Abb. 12) Drehen
Sie die Einstellschraube (10) im Uhrzeigersinn
und stellen die Hobelmesserabdeckung kpl. (11)
gerade so hoch, wie das Werkstück dick ist. Die
Hobelmesserabdeckung (13) bedeckt dabei die
gesamte Messerwalze!
• Verbinden Sie den Netzstecker mit der Netzleitung.
Drücken Sie
Hobelmaschine zu starten.
• Legen Sie das zu bearbeitende Werkstück auf
den Vorschubtisch (2a). Halten Sie mit einer Hand
das Werkstück auf den Tisch (2a) gedrückt und
schieben es möglichst mithilfe des Schiebestocks
(17) vorwärts in Richtung Abnahmetisch (2b) über
die Messerwalze
• Schalten Sie nach Beendigung der Arbeit die
Maschine ab. Drücken Sie dazu die rote Taste „0".
Trennen Sie die Maschine anschließend vom Netz.
• Entfernen Sie Späne und Staub vom Vorschubtisch
(2a), Abnahmetisch
nachdem die Maschine komplett zum Stillstand
gekommen ist.
• Bringen Sie
wieder in Position und decken Sie das Hobelmesser
auf der gesamten Länge ab.
der Flügelmuttern
die grüne Taste „I",
(2b) und Messerwalze,
die Hobelmesserabdeckung
kann die
um die
(13)
