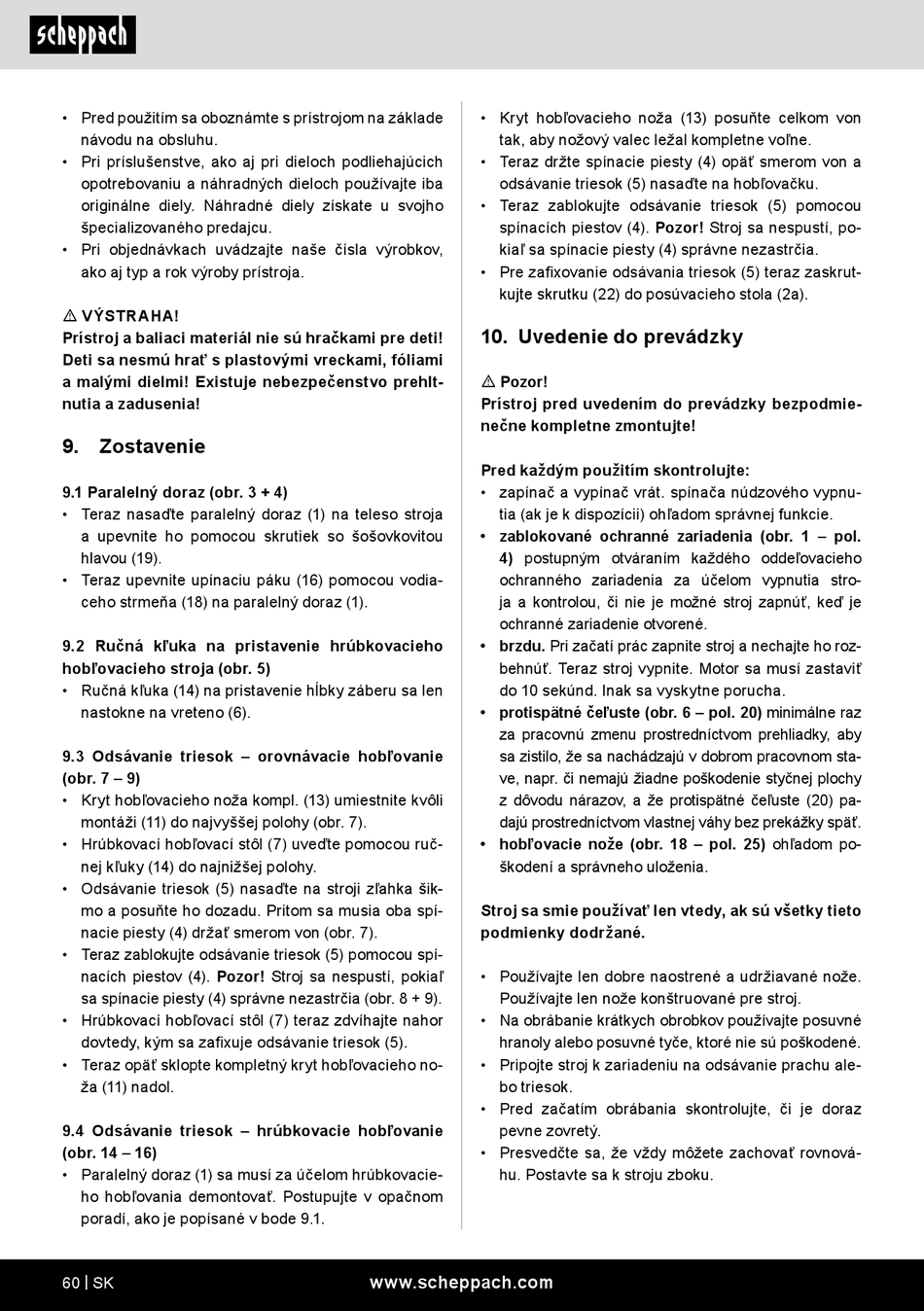

• Pred použitím sa oboznámte s prístrojom na základe
návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich
opotrebovaniu a náhradných dieloch používajte iba
originálne diely. Náhradné diely získate u svojho
špecializovaného predajcu.
• Pri objednávkach uvádzajte naše čísla výrobkov,
ako aj typ a rok výroby prístroja.
m VÝSTRAHA!
Prístroj a baliaci materiál nie sú hračkami pre deti!
Deti sa nesmú hrať s plastovými vreckami, fóliami
a malými dielmi! Existuje nebezpečenstvo prehlt-
nutia a zadusenia!
9.
Zostavenie
9.1 Paralelný doraz (obr. 3 + 4)
• Teraz nasaďte paralelný doraz (1) na teleso stroja
a upevnite ho pomocou skrutiek so šošovkovitou
hlavou (19).
• Teraz upevnite upínaciu páku (16) pomocou vodia-
ceho strmeňa (18) na paralelný doraz (1).
9.2 Ručná kľuka na pristavenie hrúbkovacieho
hobľovacieho stroja (obr. 5)
• Ručná kľuka (14) na pristavenie hĺbky záberu sa len
nastokne na vreteno (6).
9.3 Odsávanie triesok – orovnávacie hobľovanie
(obr. 7 – 9)
• Kryt hobľovacieho noža kompl. (13) umiestnite kvôli
montáži (11) do najvyššej polohy (obr. 7).
• Hrúbkovací hobľovací stôl (7) uveďte pomocou ruč-
nej kľuky (14) do najnižšej polohy.
• Odsávanie triesok (5) nasaďte na stroji zľahka šik-
mo a posuňte ho dozadu. Pritom sa musia oba spí-
nacie piesty (4) držať smerom von (obr. 7).
• Teraz zablokujte odsávanie triesok (5) pomocou spí-
nacích piestov (4). Pozor! Stroj sa nespustí, pokiaľ
sa spínacie piesty (4) správne nezastrčia (obr. 8 + 9).
• Hrúbkovací hobľovací stôl (7) teraz zdvíhajte nahor
dovtedy, kým sa zafixuje odsávanie triesok (5).
• Teraz opäť sklopte kompletný kryt hobľovacieho no-
ža (11) nadol.
9.4 Odsávanie triesok – hrúbkovacie hobľovanie
(obr. 14 – 16)
• Paralelný doraz (1) sa musí za účelom hrúbkovacie-
ho hobľovania demontovať. Postupujte v opačnom
poradí, ako je popísané v bode 9.1.
60 | SK
• Kryt hobľovacieho noža (13) posuňte celkom von
tak, aby nožový valec ležal kompletne voľne.
• Teraz držte spínacie piesty (4) opäť smerom von a
odsávanie triesok (5) nasaďte na hobľovačku.
• Teraz zablokujte odsávanie triesok (5) pomocou
spínacích piestov (4). Pozor! Stroj sa nespustí, po-
kiaľ sa spínacie piesty (4) správne nezastrčia.
• Pre zafixovanie odsávania triesok (5) teraz zaskrut-
kujte skrutku (22) do posúvacieho stola (2a).
10. Uvedenie do prevádzky
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmie-
nečne kompletne zmontujte!
Pred každým použitím skontrolujte:
• zapínač a vypínač vrát. spínača núdzového vypnu-
tia (ak je k dispozícii) ohľadom správnej funkcie.
• zablokované ochranné zariadenia (obr. 1 – pol.
4) postupným otváraním každého oddeľovacieho
ochranného zariadenia za účelom vypnutia stro-
ja a kontrolou, či nie je možné stroj zapnúť, keď je
ochranné zariadenie otvorené.
• brzdu. Pri začatí prác zapnite stroj a nechajte ho roz-
behnúť. Teraz stroj vypnite. Motor sa musí zastaviť
do 10 sekúnd. Inak sa vyskytne porucha.
• protispätné čeľuste (obr. 6 – pol. 20) minimálne raz
za pracovnú zmenu prostredníctvom prehliadky, aby
sa zistilo, že sa nachádzajú v dobrom pracovnom sta-
ve, napr. či nemajú žiadne poškodenie styčnej plochy
z dôvodu nárazov, a že protispätné čeľuste (20) pa-
dajú prostredníctvom vlastnej váhy bez prekážky späť.
• hobľovacie nože (obr. 18 – pol. 25) ohľadom po-
škodení a správneho uloženia.
Stroj sa smie používať len vtedy, ak sú všetky tieto
podmienky dodržané.
• Používajte len dobre naostrené a udržiavané nože.
Používajte len nože konštruované pre stroj.
• Na obrábanie krátkych obrobkov používajte posuvné
hranoly alebo posuvné tyče, ktoré nie sú poškodené.
• Pripojte stroj k zariadeniu na odsávanie prachu ale-
bo triesok.
• Pred začatím obrábania skontrolujte, či je doraz
pevne zovretý.
• Presvedčte sa, že vždy môžete zachovať rovnová-
hu. Postavte sa k stroju zboku.
www.scheppach.com
