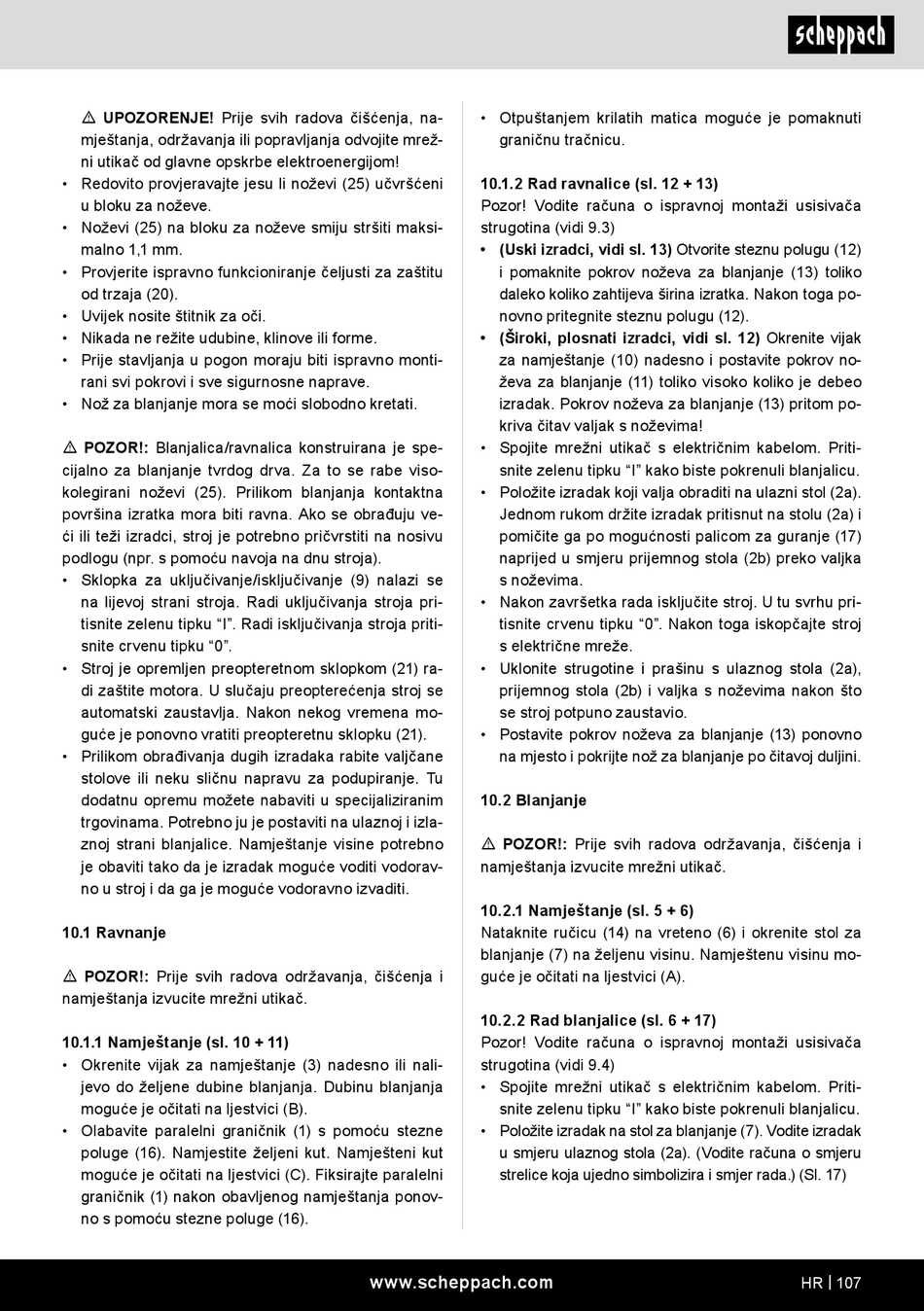

m UPOZORENJE! Prije svih radova čišćenja, na-
mještanja, održavanja ili popravljanja odvojite mrež-
ni utikač od glavne opskrbe elektroenergijom!
• Redovito provjeravajte jesu li noževi (25) učvršćeni
u bloku za noževe.
• Noževi (25) na bloku za noževe smiju stršiti maksi-
malno 1,1 mm.
• Provjerite ispravno funkcioniranje čeljusti za zaštitu
od trzaja (20).
• Uvijek nosite štitnik za oči.
• Nikada ne režite udubine, klinove ili forme.
• Prije stavljanja u pogon moraju biti ispravno monti-
rani svi pokrovi i sve sigurnosne naprave.
• Nož za blanjanje mora se moći slobodno kretati.
m POZOR!: Blanjalica/ravnalica konstruirana je spe-
cijalno za blanjanje tvrdog drva. Za to se rabe viso-
kolegirani noževi (25). Prilikom blanjanja kontaktna
površina izratka mora biti ravna. Ako se obrađuju ve-
ći ili teži izradci, stroj je potrebno pričvrstiti na nosivu
podlogu (npr. s pomoću navoja na dnu stroja).
• Sklopka za uključivanje/isključivanje (9) nalazi se
na lijevoj strani stroja. Radi uključivanja stroja pri-
tisnite zelenu tipku "I". Radi isključivanja stroja priti-
snite crvenu tipku "0".
• Stroj je opremljen preopteretnom sklopkom (21) ra-
di zaštite motora. U slučaju preopterećenja stroj se
automatski zaustavlja. Nakon nekog vremena mo-
guće je ponovno vratiti preopteretnu sklopku (21).
• Prilikom obrađivanja dugih izradaka rabite valjčane
stolove ili neku sličnu napravu za podupiranje. Tu
dodatnu opremu možete nabaviti u specijaliziranim
trgovinama. Potrebno ju je postaviti na ulaznoj i izla-
znoj strani blanjalice. Namještanje visine potrebno
je obaviti tako da je izradak moguće voditi vodorav-
no u stroj i da ga je moguće vodoravno izvaditi.
10.1 Ravnanje
m POZOR!: Prije svih radova održavanja, čišćenja i
namještanja izvucite mrežni utikač.
10.1.1 Namještanje (sl. 10 + 11)
• Okrenite vijak za namještanje (3) nadesno ili nali-
jevo do željene dubine blanjanja. Dubinu blanjanja
moguće je očitati na ljestvici (B).
• Olabavite paralelni graničnik (1) s pomoću stezne
poluge (16). Namjestite željeni kut. Namješteni kut
moguće je očitati na ljestvici (C). Fiksirajte paralelni
graničnik (1) nakon obavljenog namještanja ponov-
no s pomoću stezne poluge (16).
• Otpuštanjem krilatih matica moguće je pomaknuti
graničnu tračnicu.
10.1.2 Rad ravnalice (sl. 12 + 13)
Pozor! Vodite računa o ispravnoj montaži usisivača
strugotina (vidi 9.3)
• (Uski izradci, vidi sl. 13) Otvorite steznu polugu (12)
i pomaknite pokrov noževa za blanjanje (13) toliko
daleko koliko zahtijeva širina izratka. Nakon toga po-
novno pritegnite steznu polugu (12).
• (Široki, plosnati izradci, vidi sl. 12) Okrenite vijak
za namještanje (10) nadesno i postavite pokrov no-
ževa za blanjanje (11) toliko visoko koliko je debeo
izradak. Pokrov noževa za blanjanje (13) pritom po-
kriva čitav valjak s noževima!
• Spojite mrežni utikač s električnim kabelom. Priti-
snite zelenu tipku "I" kako biste pokrenuli blanjalicu.
• Položite izradak koji valja obraditi na ulazni stol (2a).
Jednom rukom držite izradak pritisnut na stolu (2a) i
pomičite ga po mogućnosti palicom za guranje (17)
naprijed u smjeru prijemnog stola (2b) preko valjka
s noževima.
• Nakon završetka rada isključite stroj. U tu svrhu pri-
tisnite crvenu tipku "0". Nakon toga iskopčajte stroj
s električne mreže.
• Uklonite strugotine i prašinu s ulaznog stola (2a),
prijemnog stola (2b) i valjka s noževima nakon što
se stroj potpuno zaustavio.
• Postavite pokrov noževa za blanjanje (13) ponovno
na mjesto i pokrijte nož za blanjanje po čitavoj duljini.
10.2 Blanjanje
m POZOR!: Prije svih radova održavanja, čišćenja i
namještanja izvucite mrežni utikač.
10.2.1 Namještanje (sl. 5 + 6)
Nataknite ručicu (14) na vreteno (6) i okrenite stol za
blanjanje (7) na željenu visinu. Namještenu visinu mo-
guće je očitati na ljestvici (A).
10.2.2 Rad blanjalice (sl. 6 + 17)
Pozor! Vodite računa o ispravnoj montaži usisivača
strugotina (vidi 9.4)
• Spojite mrežni utikač s električnim kabelom. Priti-
snite zelenu tipku "I" kako biste pokrenuli blanjalicu.
• Položite izradak na stol za blanjanje (7). Vodite izradak
u smjeru ulaznog stola (2a). (Vodite računa o smjeru
strelice koja ujedno simbolizira i smjer rada.) (Sl. 17)
www.scheppach.com
HR | 107
