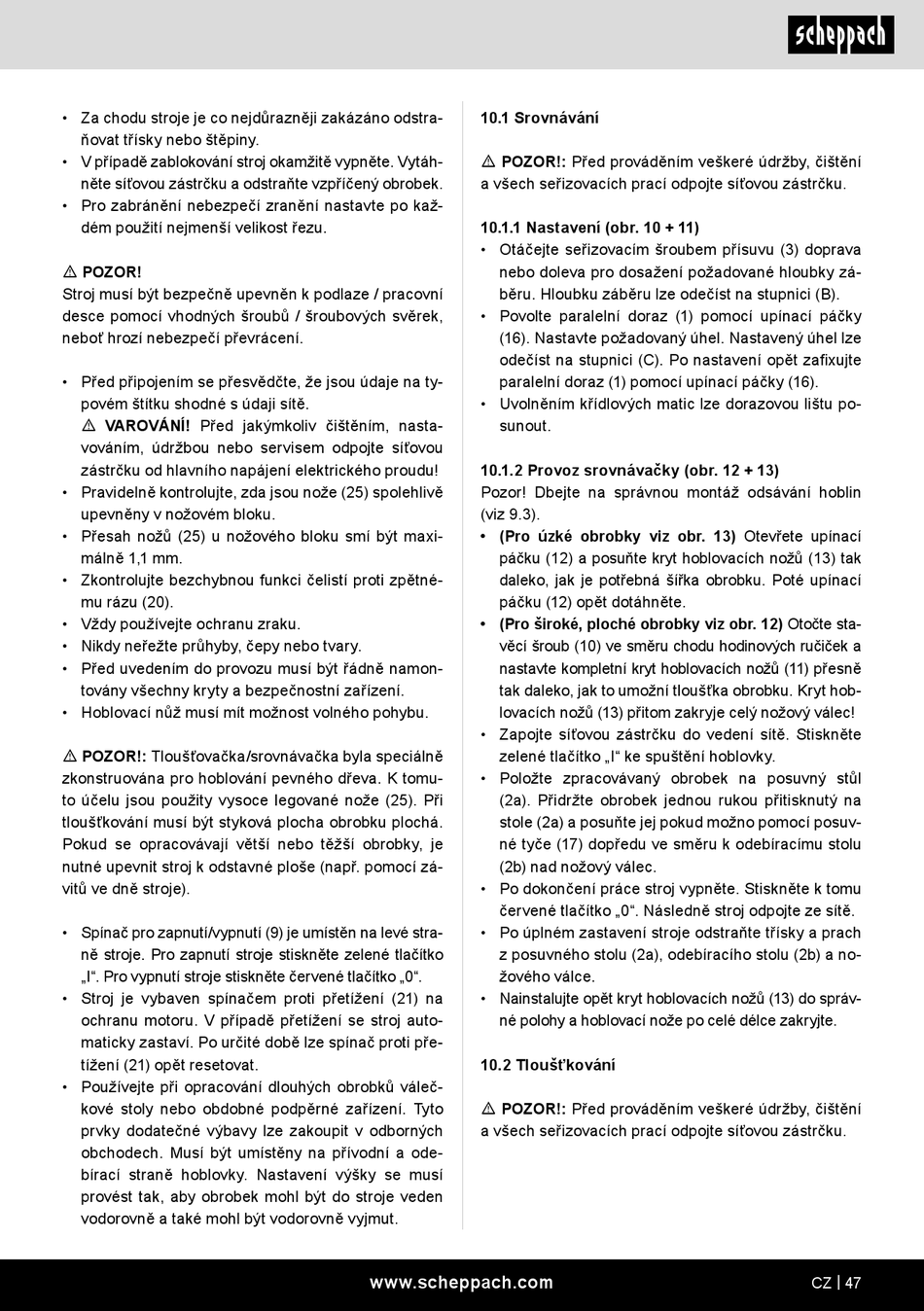

• Za chodu stroje je co nejdůrazněji zakázáno odstra-
ňovat třísky nebo štěpiny.
• V případě zablokování stroj okamžitě vypněte. Vytáh-
něte síťovou zástrčku a odstraňte vzpříčený obrobek.
• Pro zabránění nebezpečí zranění nastavte po kaž-
dém použití nejmenší velikost řezu.
m POZOR!
Stroj musí být bezpečně upevněn k podlaze / pracovní
desce pomocí vhodných šroubů / šroubových svěrek,
neboť hrozí nebezpečí převrácení.
• Před připojením se přesvědčte, že jsou údaje na ty-
povém štítku shodné s údaji sítě.
m VAROVÁNÍ! Před jakýmkoliv čištěním, nasta-
vováním, údržbou nebo servisem odpojte síťovou
zástrčku od hlavního napájení elektrického proudu!
• Pravidelně kontrolujte, zda jsou nože (25) spolehlivě
upevněny v nožovém bloku.
• Přesah nožů (25) u nožového bloku smí být maxi-
málně 1,1 mm.
• Zkontrolujte bezchybnou funkci čelistí proti zpětné-
mu rázu (20).
• Vždy používejte ochranu zraku.
• Nikdy neřežte průhyby, čepy nebo tvary.
• Před uvedením do provozu musí být řádně namon-
továny všechny kryty a bezpečnostní zařízení.
• Hoblovací nůž musí mít možnost volného pohybu.
m POZOR!: Tloušťovačka/srovnávačka byla speciálně
zkonstruována pro hoblování pevného dřeva. K tomu-
to účelu jsou použity vysoce legované nože (25). Při
tloušťkování musí být styková plocha obrobku plochá.
Pokud se opracovávají větší nebo těžší obrobky, je
nutné upevnit stroj k odstavné ploše (např. pomocí zá-
vitů ve dně stroje).
• Spínač pro zapnutí/vypnutí (9) je umístěn na levé stra-
ně stroje. Pro zapnutí stroje stiskněte zelené tlačítko
„I". Pro vypnutí stroje stiskněte červené tlačítko „0".
• Stroj je vybaven spínačem proti přetížení (21) na
ochranu motoru. V případě přetížení se stroj auto-
maticky zastaví. Po určité době lze spínač proti pře-
tížení (21) opět resetovat.
• Používejte při opracování dlouhých obrobků váleč-
kové stoly nebo obdobné podpěrné zařízení. Tyto
prvky dodatečné výbavy lze zakoupit v odborných
obchodech. Musí být umístěny na přívodní a ode-
bírací straně hoblovky. Nastavení výšky se musí
provést tak, aby obrobek mohl být do stroje veden
vodorovně a také mohl být vodorovně vyjmut.
10.1 Srovnávání
m POZOR!: Před prováděním veškeré údržby, čištění
a všech seřizovacích prací odpojte síťovou zástrčku.
10.1.1 Nastavení (obr. 10 + 11)
• Otáčejte seřizovacím šroubem přísuvu (3) doprava
nebo doleva pro dosažení požadované hloubky zá-
běru. Hloubku záběru lze odečíst na stupnici (B).
• Povolte paralelní doraz (1) pomocí upínací páčky
(16). Nastavte požadovaný úhel. Nastavený úhel lze
odečíst na stupnici (C). Po nastavení opět zafixujte
paralelní doraz (1) pomocí upínací páčky (16).
• Uvolněním křídlových matic lze dorazovou lištu po-
sunout.
10.1.2 Provoz srovnávačky (obr. 12 + 13)
Pozor! Dbejte na správnou montáž odsávání hoblin
(viz 9.3).
• (Pro úzké obrobky viz obr. 13) Otevřete upínací
páčku (12) a posuňte kryt hoblovacích nožů (13) tak
daleko, jak je potřebná šířka obrobku. Poté upínací
páčku (12) opět dotáhněte.
• (Pro široké, ploché obrobky viz obr. 12) Otočte sta-
věcí šroub (10) ve směru chodu hodinových ručiček a
nastavte kompletní kryt hoblovacích nožů (11) přesně
tak daleko, jak to umožní tloušťka obrobku. Kryt hob-
lovacích nožů (13) přitom zakryje celý nožový válec!
• Zapojte síťovou zástrčku do vedení sítě. Stiskněte
zelené tlačítko „I" ke spuštění hoblovky.
• Položte zpracovávaný obrobek na posuvný stůl
(2a). Přidržte obrobek jednou rukou přitisknutý na
stole (2a) a posuňte jej pokud možno pomocí posuv-
né tyče (17) dopředu ve směru k odebíracímu stolu
(2b) nad nožový válec.
• Po dokončení práce stroj vypněte. Stiskněte k tomu
červené tlačítko „0". Následně stroj odpojte ze sítě.
• Po úplném zastavení stroje odstraňte třísky a prach
z posuvného stolu (2a), odebíracího stolu (2b) a no-
žového válce.
• Nainstalujte opět kryt hoblovacích nožů (13) do správ-
né polohy a hoblovací nože po celé délce zakryjte.
10.2 Tloušťkování
m POZOR!: Před prováděním veškeré údržby, čištění
a všech seřizovacích prací odpojte síťovou zástrčku.
www.scheppach.com
CZ | 47
