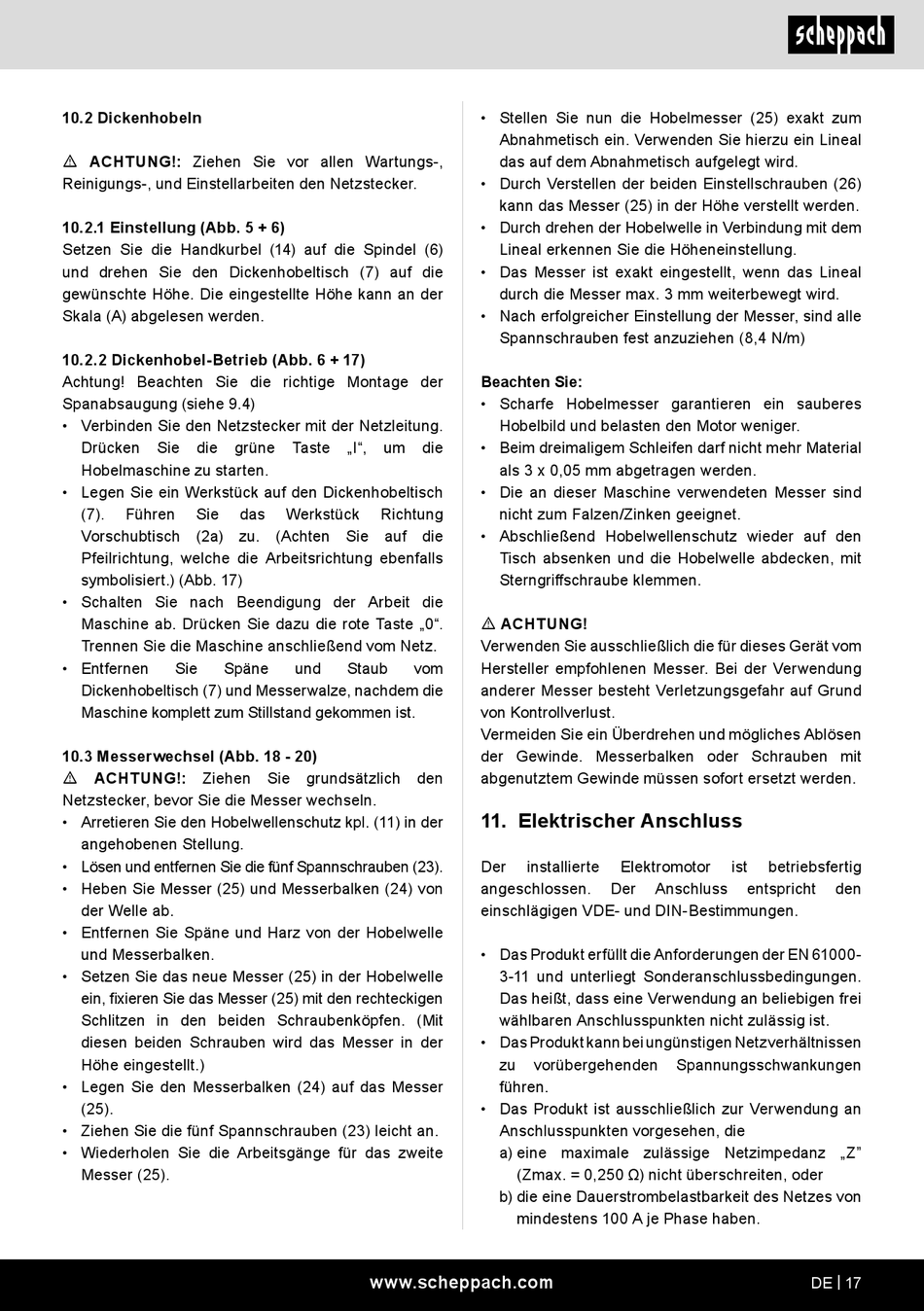

Scheppach HMS1250 Originalbetriebsanleitung Seite 17

10.2 Dickenhobeln
m ACHTUNG!: Ziehen Sie vor allen Wartungs-,
Reinigungs-, und Einstellarbeiten den Netzstecker.
10.2.1 Einstellung (Abb. 5 + 6)
Setzen Sie die Handkurbel (14) auf die Spindel (6)
und drehen Sie den Dickenhobeltisch (7) auf die
gewünschte Höhe. Die eingestellte Höhe kann an der
Skala (A) abgelesen werden.
10.2.2 Dickenhobel-Betrieb (Abb. 6 + 17)
Achtung! Beachten Sie die richtige Montage der
Spanabsaugung (siehe 9.4)
• Verbinden Sie den Netzstecker mit der Netzleitung.
Drücken Sie die grüne
Hobelmaschine zu starten.
• Legen Sie ein Werkstück auf den Dickenhobeltisch
(7). Führen Sie
Vorschubtisch (2a) zu. (Achten Sie auf die
Pfeilrichtung, welche die Arbeitsrichtung ebenfalls
symbolisiert.) (Abb. 17)
• Schalten Sie nach Beendigung der Arbeit die
Maschine ab. Drücken Sie dazu die rote Taste „0".
Trennen Sie die Maschine anschließend vom Netz.
• Entfernen Sie Späne
Dickenhobeltisch (7) und Messerwalze, nachdem die
Maschine komplett zum Stillstand gekommen ist.
10.3 Messerwechsel (Abb. 18 - 20)
ACHTUNG!: Ziehen
m
Netzstecker, bevor Sie die Messer wechseln.
• Arretieren Sie den Hobelwellenschutz kpl. (11) in der
angehobenen Stellung.
• Lösen und entfernen Sie die fünf Spannschrauben (23).
• Heben Sie Messer (25) und Messerbalken (24) von
der Welle ab.
• Entfernen Sie Späne und Harz von der Hobelwelle
und Messerbalken.
• Setzen Sie das neue Messer (25) in der Hobelwelle
ein, fixieren Sie das Messer (25) mit den rechteckigen
Schlitzen in den beiden Schraubenköpfen. (Mit
diesen beiden Schrauben wird das Messer in der
Höhe eingestellt.)
• Legen Sie den Messerbalken (24) auf das Messer
(25).
• Ziehen Sie die fünf Spannschrauben (23) leicht an.
• Wiederholen Sie die Arbeitsgänge für das zweite
Messer (25).
Taste „I", um
das Werkstück Richtung
und Staub vom
Sie grundsätzlich
www.scheppach.com
• Stellen Sie nun die Hobelmesser (25) exakt zum
Abnahmetisch ein. Verwenden Sie hierzu ein Lineal
das auf dem Abnahmetisch aufgelegt wird.
• Durch Verstellen der beiden Einstellschrauben (26)
kann das Messer (25) in der Höhe verstellt werden.
• Durch drehen der Hobelwelle in Verbindung mit dem
Lineal erkennen Sie die Höheneinstellung.
• Das Messer ist exakt eingestellt, wenn das Lineal
durch die Messer max. 3 mm weiterbewegt wird.
• Nach erfolgreicher Einstellung der Messer, sind alle
Spannschrauben fest anzuziehen (8,4 N/m)
Beachten Sie:
• Scharfe Hobelmesser garantieren ein sauberes
Hobelbild und belasten den Motor weniger.
die • Beim dreimaligem Schleifen darf nicht mehr Material
als 3 x 0,05 mm abgetragen werden.
• Die an dieser Maschine verwendeten Messer sind
nicht zum Falzen/Zinken geeignet.
• Abschließend Hobelwellenschutz wieder auf den
Tisch absenken und die Hobelwelle abdecken, mit
Sterngriffschraube klemmen.
m ACHTUNG!
Verwenden Sie ausschließlich die für dieses Gerät vom
Hersteller empfohlenen Messer. Bei der Verwendung
anderer Messer besteht Verletzungsgefahr auf Grund
von Kontrollverlust.
Vermeiden Sie ein Überdrehen und mögliches Ablösen
der Gewinde. Messerbalken oder Schrauben mit
den abgenutztem Gewinde müssen sofort ersetzt werden.
11. Elektrischer Anschluss
Der installierte
angeschlossen.
einschlägigen VDE- und DIN-Bestimmungen.
• Das Produkt erfüllt die Anforderungen der EN 61000-
3-11 und unterliegt Sonderanschlussbedingungen.
Das heißt, dass eine Verwendung an beliebigen frei
wählbaren Anschlusspunkten nicht zulässig ist.
• Das Produkt kann bei ungünstigen Netzverhältnissen
zu vorübergehenden
führen.
• Das Produkt ist ausschließlich zur Verwendung an
Anschlusspunkten vorgesehen, die
a) eine maximale zulässige Netzimpedanz „Z"
(Zmax. = 0,250 Ω) nicht überschreiten, oder
b) die eine Dauerstrombelastbarkeit des Netzes von
mindestens 100 A je Phase haben.
Elektromotor ist betriebsfertig
Der Anschluss entspricht
Spannungsschwankungen
den
