Verkleidung
Ohne Verkleidung
1.2

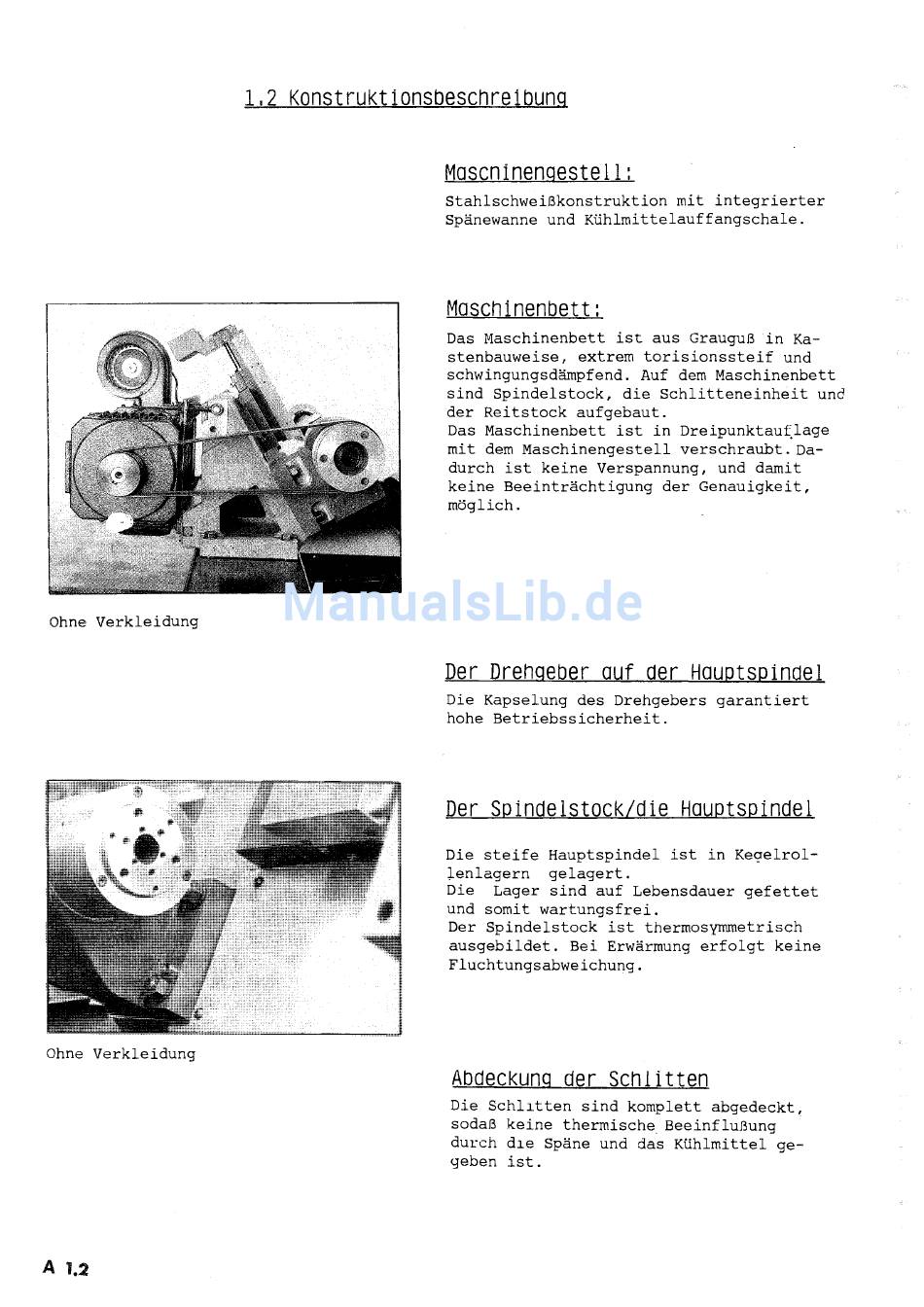

1.2 Konstruktionsbeschreibung
Mascninengestell:
Stahlschweißkonstruktion mit integrierter
Spänewanne und Kühlmittelauffangschale.
Maschinenbett:
Das Maschinenbett ist aus Grauguß in Ka-
stenbauweise, extrem torisionssteif und
schwingungsdämpfend. Auf dem Maschinenbett
sind Spindelstock, die Schlitteneinheit und
der Reitstock aufgebaut.
Das Maschinenbett ist in Dreipunktau(lage
mit dem Maschinengestell verschraubt. Da-
durch ist keine Verspannung, und damit
keine Beeinträchtigung der Genauigkeit,
möglich.
Der Drehgeber auf der Hauptspindel
Die Kapselung des Drehgebers garantiert
hohe Betriebssicherheit.
Der Spindelstock/die Hauptspindel
Die steife Hauptspindel ist in Ke elrol-
lenlagern gelagert.
Die Lager sind auf Lebensdauer gefettet
und somit wartungsfrei.
Der Spindelstock ist thermosymmetrisch
ausgebildet. Bei Erwärmung erfolgt keine
Fluchtungsabweichung.
Abdeckunq der Schlitten
Die Schl tten sind komplett abgedeckt,
sodaß keine thermische. Beeinflußung
durch dle Späne und das Kühlmittel ge-
geben ist.
