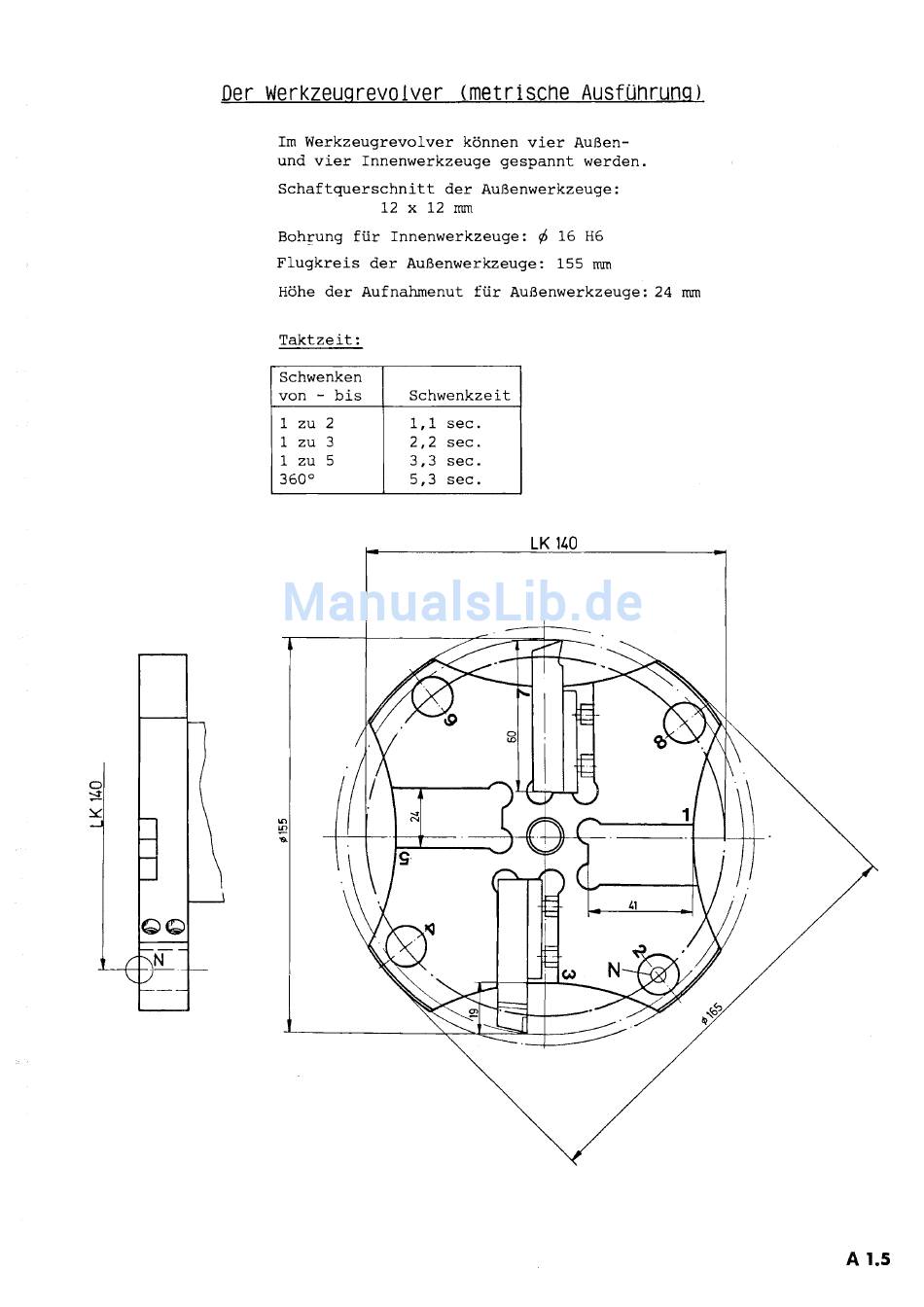

Der Werkzeugrevolver <metrische Ausführung)
Im Werkzeugrevolver können vier Außen-
und vier Innenwerkzeuge gespannt werden.
Schaftquerschnitt der Außenwerkzeuge:
12
x
12 mm
Bohrung
für Innenwerkzeuge:
ø
16 H6
Flugkreis der Außenwerkzeuge: 155 mm
Höhe der Aufnahmenut für Außenwerkzeuge: 24 mm
Taktzeit:
Schwenken
von - bis Schwenkzeit
1
zu
2
1,1
sec.
1
zu 3 2,2 sec.
1
zu 5
3,3 sec.
360° 5,3 sec.
