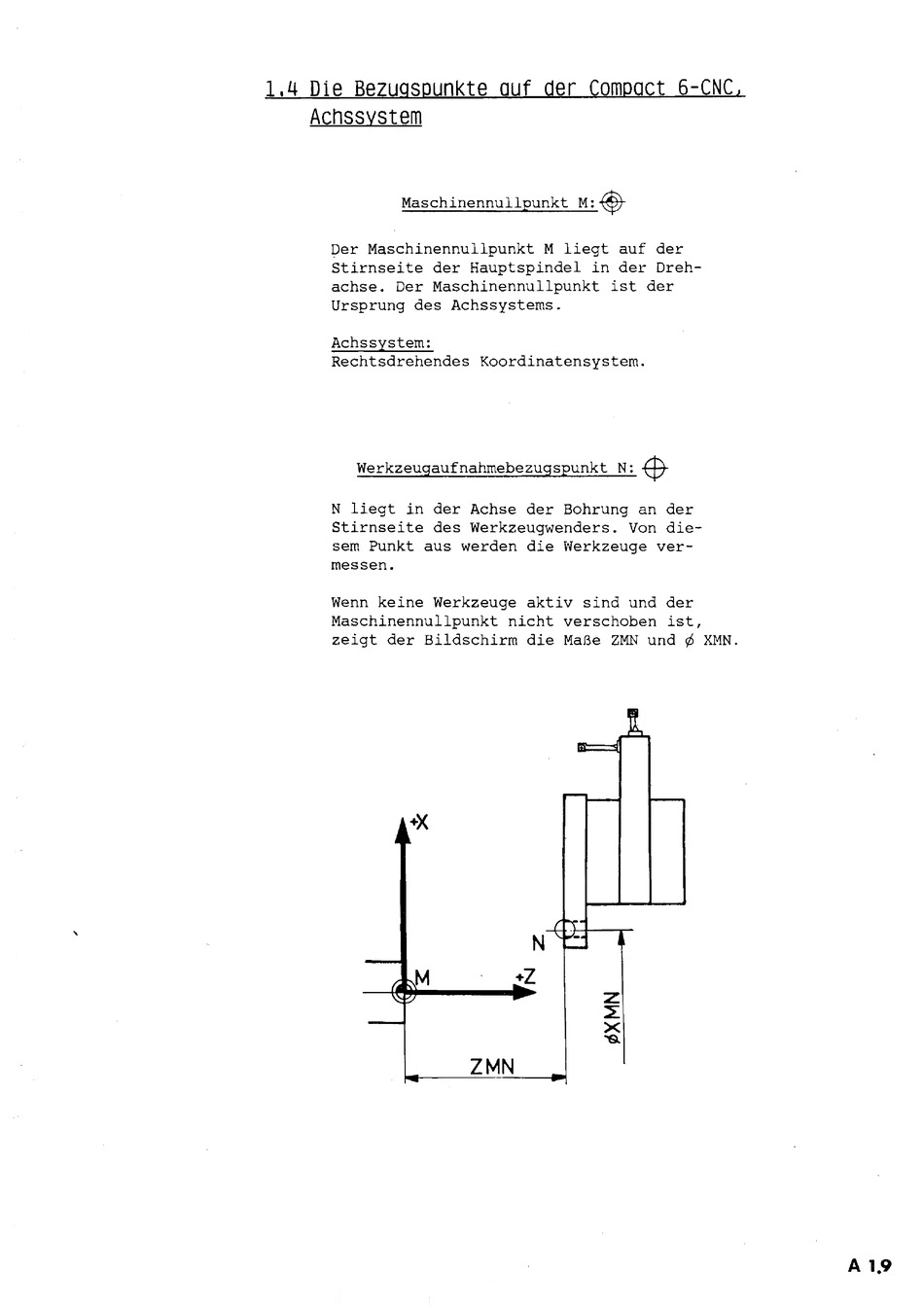

1.4
Die
Bezugspunkte auf
der compact
6-CNC,
AChSSYStem
Maschinennullpunkt
M:~
Der Maschinennullpunkt M liegt auf der
Stirnseite der Hauptspindel in der Dreh-
achse. Der Maschinennullpunkt ist der
Ursprung des Achssystems.
Achssystem:
Rechtsdrehendes Koordinatensystem.
Werkzeugaufnahmebezugspunkt N: ~
N liegt in der Achse der Bohrung an der
Stirnseite des Werkzeugwenders. Von die-
sem Punkt aus werden die Werkzeuge ver-
messen.
Wenn keine Werkzeuge aktiv sind und der
Maschinennullpunkt nicht verschoben ist,
zeigt der Bildschirm die Maße ZMN und
~
XMN.
N
+Z
ZMN
