AUSGABE
.11
RS
232

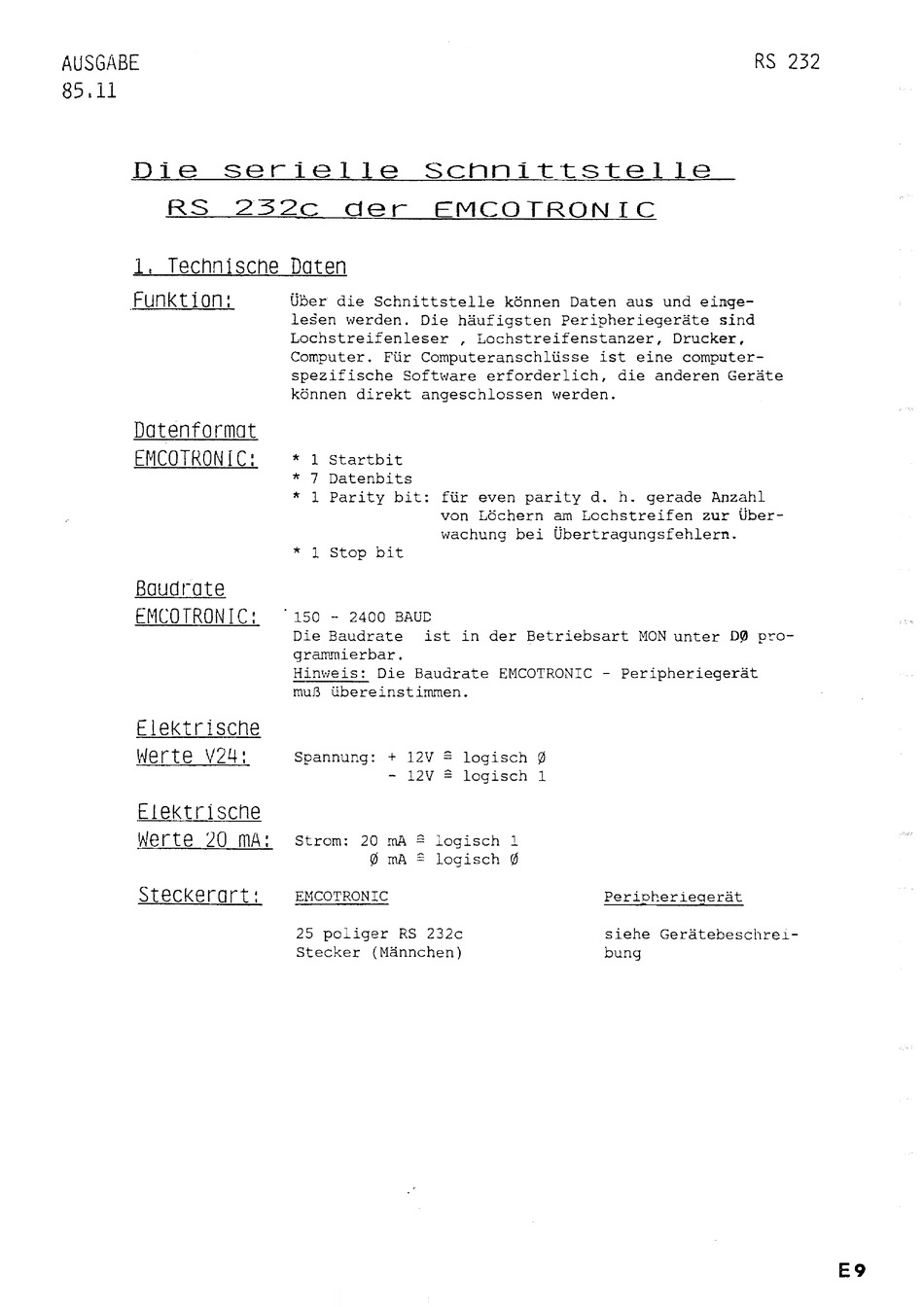

Die s e r i e l l e S c h n i t t s t e l l e
RS 232c der
EMCOTRONIC
1.
Technische Daten
Funktion:
Üöer die Schnittstelle können Daten aus und einge-
lesen werden. Die häufigsten Peripheriegeräte sind
Lochstreifenleser , Lochstreifenstanzer, Drucker,
Computer. Für Computeranschlüsse ist eine computer-
spezifische Software erforderlich, die anderen Geräte
können direkt angeschlossen werden.
Datenformat
ErltCOTRON I C:
ßOUdi.:Ote_
EMCO
TRm~
I C:
Elektrische
werte V24:
Elektrische
*
1 Startbit
*
7 Datenbits
*
1 Parity bit: für even parity d. h. gerade Anzahl
von Löchern am Lochstreifen zur Über-
wachung bei Übertragungsfehlern.
*
1 Stop bit
150 - 2400 BAUC
Die Baudrate ist in der Betriebsart MON unter
D0
pco-
grammierbar.
Hinweis: Die Baudrate El1COTRONIC - Peripheriegerät
muß
übereinsti~~en.
Spannung:
+
12V - logisch
~
12V - logisch 1
Werte 20 mA:
Strom: 20
mA -
logisch 1
0
mA -
logisch
0
Stecf<erort:
EMCOTRONIC Peripheneoerät
25 poliger RS 232c
Stecker (Männchen)
siehe Gerätebeschrel-
bung
E9
