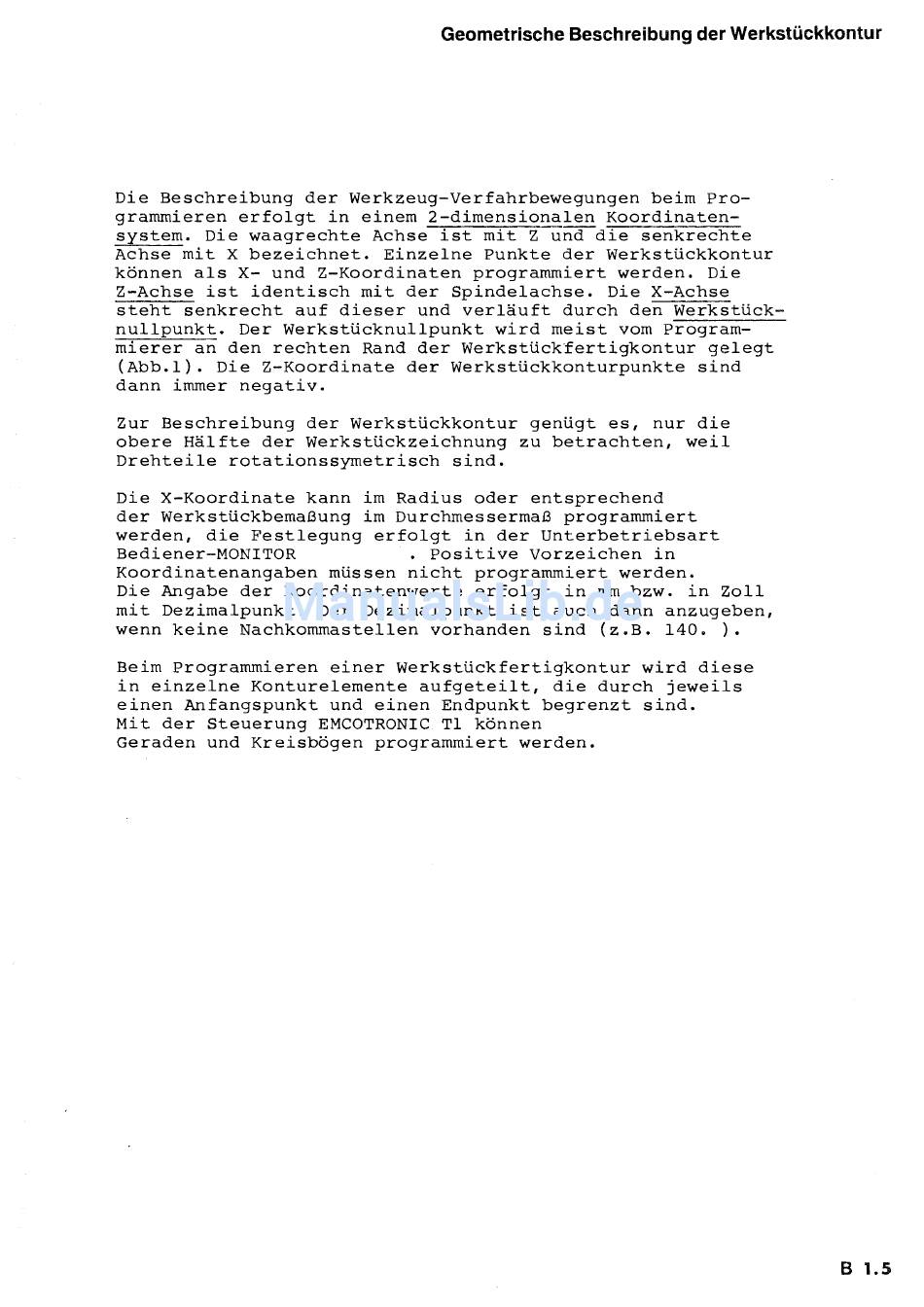

Geometrische Beschreibung der Werkstückkontur
Die Beschreibung der Werkzeug-Verfahrbewegungen beim Pro-
grammieren erfolgt in einem 2-dimensionalen Koordinaten-
system. Die waagrechte Achse ist mit Z und die senkrechte
Achse mit X bezeichnet. Einzelne Punkte der Werkstückkontur
können als X- und Z-Koordinaten programmiert werden. Die
Z-Achse ist identisch mit der Spindelachse. Die X-Achse
steht senkrecht auf dieser und verläuft durch den Werkstück-
nullpunkt. Der Werkstücknullpunkt wird meist vom Program-
mierer an den rechten Rand der Werkstückfertigkontur gelegt
(Abb.l). Die Z-Koordinate der Werkstückkonturpunkte sind
dann immer negativ.
Zur Beschreibung der Werkstückkontur genügt es, nur die
obere Hälfte der Werkstückzeichnung zu betrachten, weil
Drehteile rotationssymetrisch sind.
Die X-Koordinate kann im Radius oder entsprechend
der Werkstückbemaßung im Durchmessermaß programmiert
werden, die Festlegung erfolgt in der Unterbetriebsart
Bediener-MONITOR . Positive Vorzeichen in
Koordinatenangaben müssen nicht programmiert werden.
Die Angabe der Koordinatenwerte erfolgt in mm bzw. in Zoll
mit Dezimalpunkt. Der Dezimalpunkt ist auch dann anzugeben,
wenn keine Nachkommastellen vorhanden sind (z.B. 140. ).
Beim Programmieren einer Werkstückfertigkontur wird diese
in einzelne Konturelemente aufgeteilt, die durch jeweils
einen Anfangspunkt und einen Endpunkt begrenzt sind.
Mit der Steuerung EMCOTRONIC Tl können
Geraden und Kreisbögen programmiert werden.
B 1.5
