G53 Abwahl von Werkstücknullpunkt 1 und 2
G54 Aufruf Werkstücknullpunkt 1
G55 Aufruf Werkstücknullpunkt 2
G56 Abwahl von Werkstücknullpunkt 3, 4 und 5
G57 Aufruf Werkstücknullpunkt 3
G58 Aufruf Werkstücknullpunkt 4
G59 Aufruf Werkstücknullpunkt 5
G?O MMaßßangabbe !n Zoll } Maßangabe mit und ohne Dezimalpunkt
G71 a anga e
1n
mm
G94
G95
Vorschubangabe in mm/min }
bzw. 1/100 Zollimin
Eingabebereich
Vorschubangabe in ,um/U
bzw. 1/10000 Zoii/U

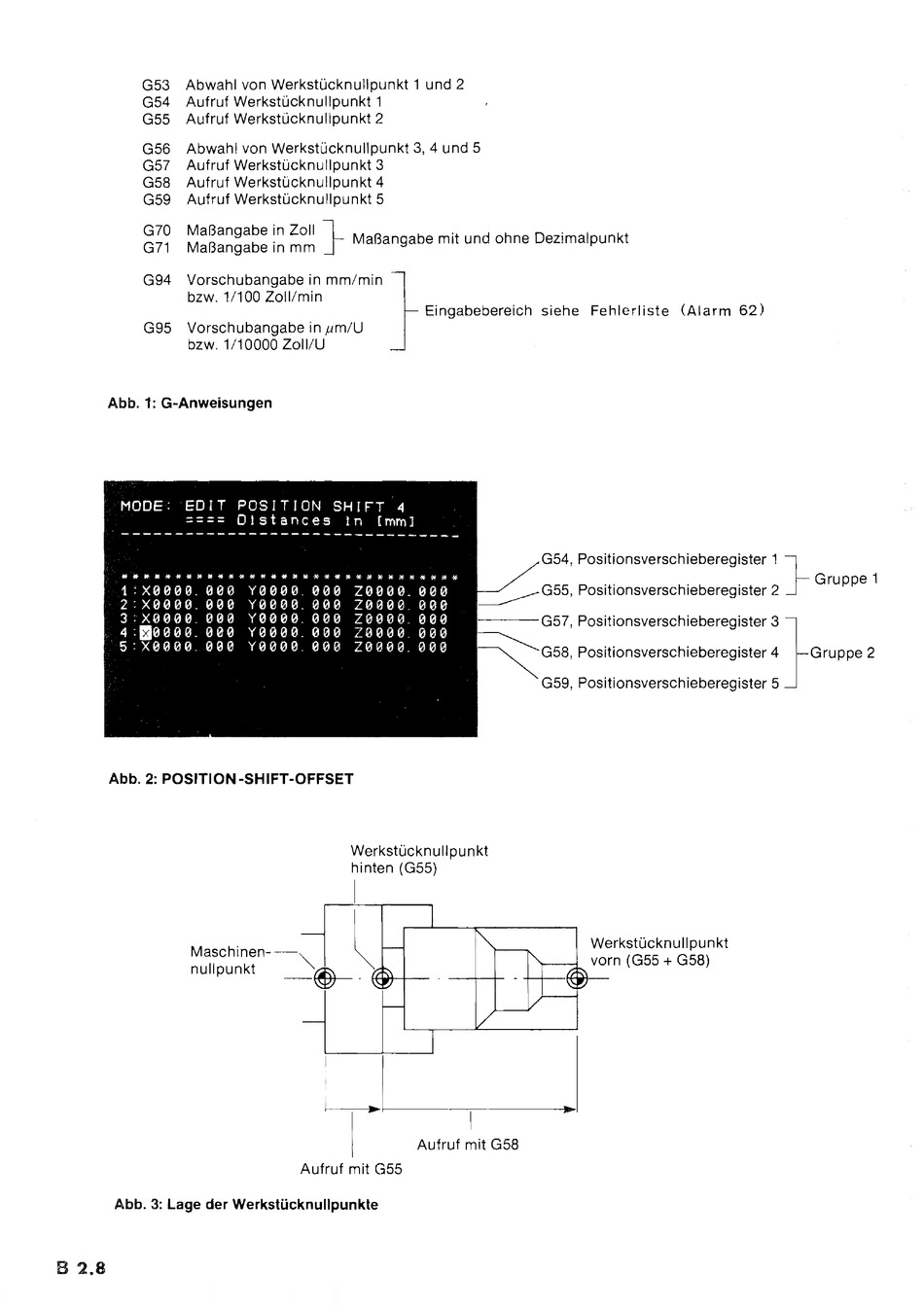

Abb. 1: G-Anweisungen
Abb. 2: POSITION-SHIFT-OFFSET
Werkstücknullpunkt
hinten (G55)
I
Maschinen--"
l
nullpunkt
--~.
I
siehe Fehlerliste (Alarm 62)
, Positionsverschieberegister 1 }
Gruppe 1
G55, Positionsverschieberegister 2
G57, Positionsverschieberegister 3
l
G58, Positionsverschieberegister 4 JGruppe 2
G59, Positionsverschieberegister 5
Werkstücknullpunkt
vorn (G55
+
G58)
~f-------------,------------..1
I
Aufruf mit G58
Aufruf mit G55
Abb. 3: Lage der Werkstücknullpunkte
