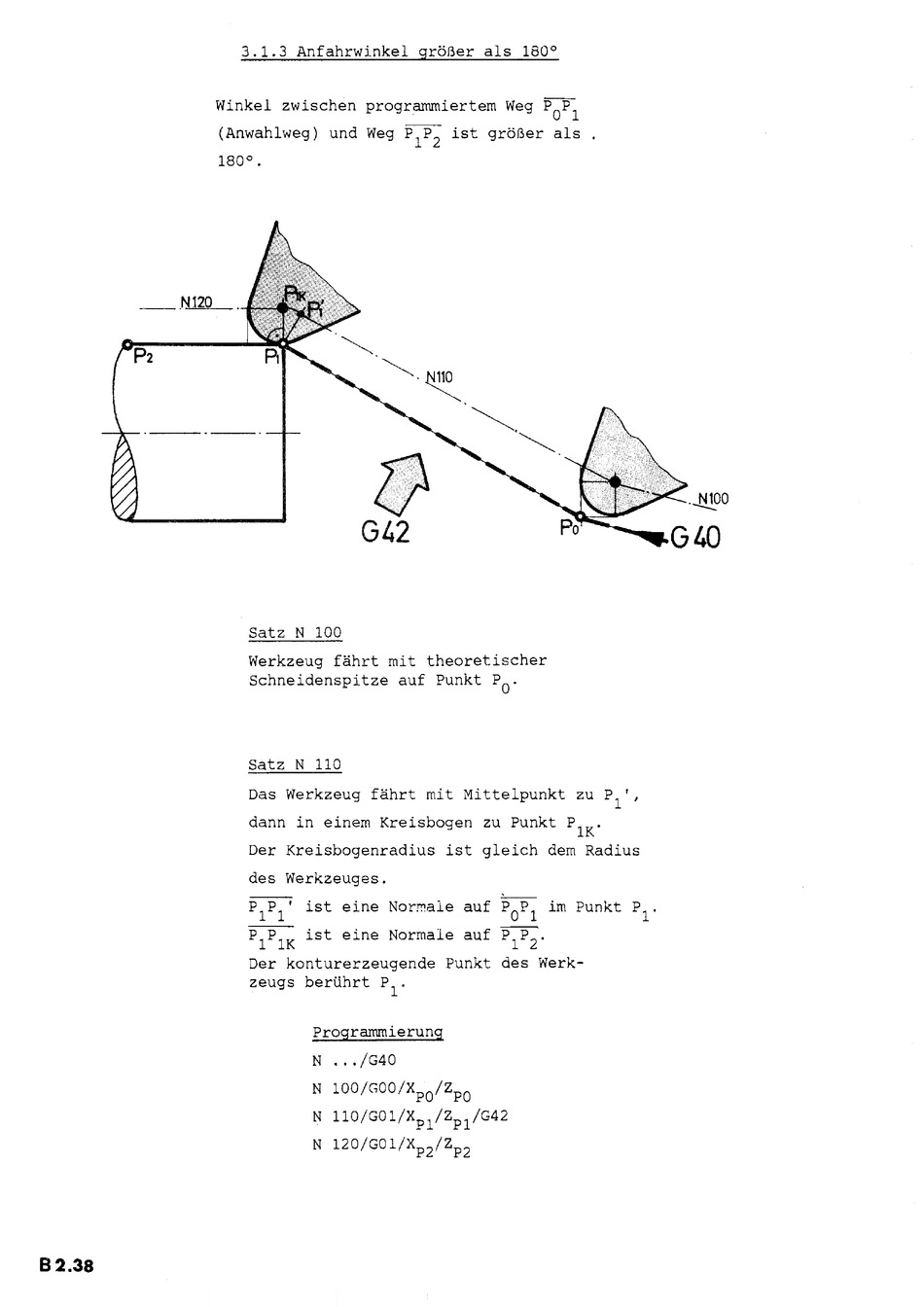

3.1.3 Anfahrwinkel größer als 180°
Winkel zwischen programmiertem Weg P 0 P 1
( Anv;ahlweg) und Weg
P
1 P 2 ist größer als
180°.
_,tmo_
G42
Satz N 100
Werkzeug fährt mit theoretischer
Schneidenspitze auf Punkt P 0 .
Satz N 110
Das Werkzeug fährt mit Mittelpunkt zu P 1 ',
dann in einem Kreisbogen zu Punkt P 1 K.
Der Kreisbogenradius ist gleich dem Radius
des Werkzeuges.
P 1 P 1 ' ist eine
Nor~ale
auf P 0 P 1 im Punkt P 1 .
P 1 P 1 K ist eine Normale auf P 1 P 2 .
Der konturerzeugende Punkt des Werk-
zeugs berührt P 1 .
Programmierung
N ... /G40
N
100/GOO/XPO/ZPO
N 110/G01/Xp 1 /zp 1 /G42
N 120/G01/Xp 2 /zp 2
