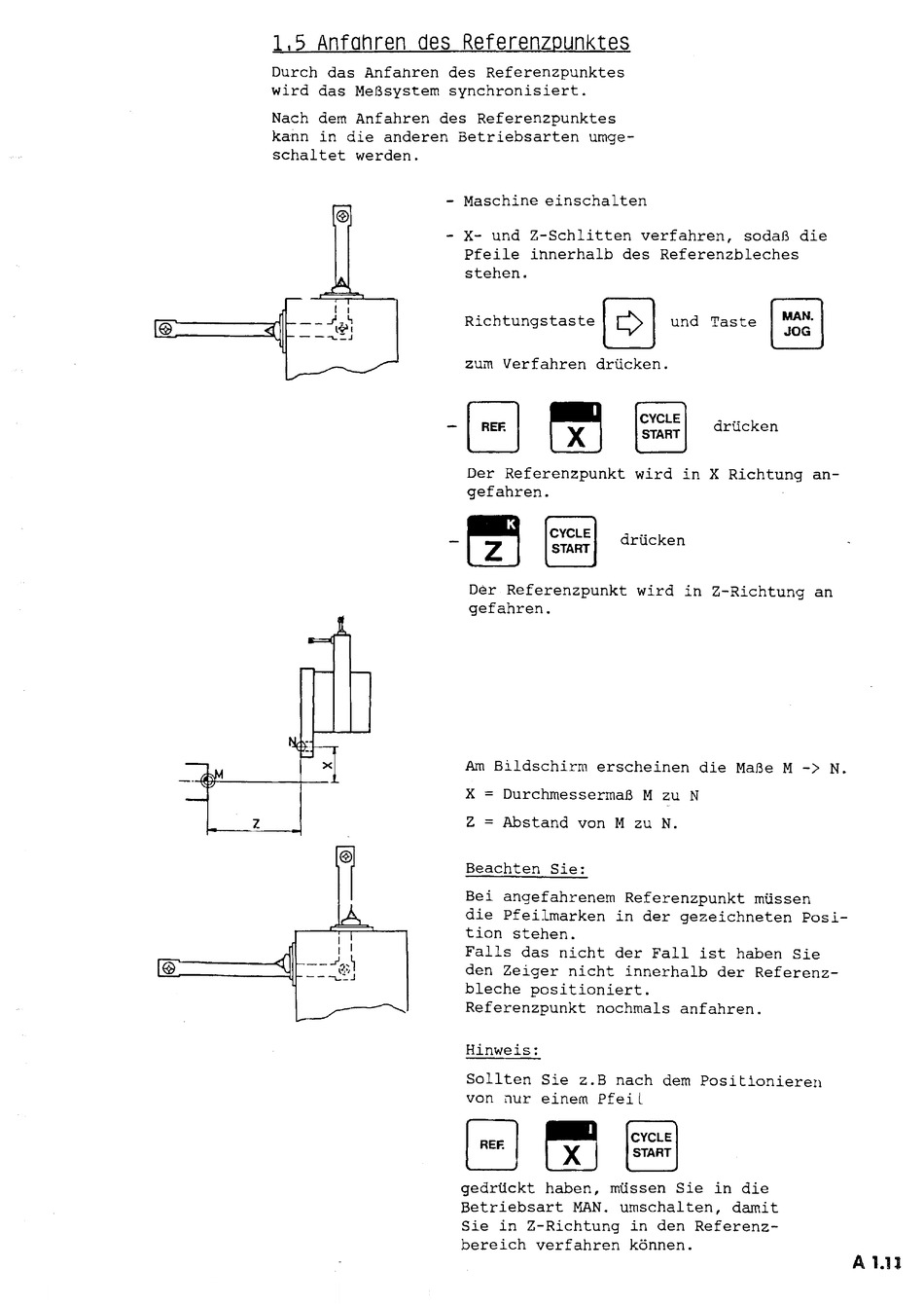

Emco Compact 6 CNC Bedienungsanleitung Seite 18

z
1.5 Anfahren des Referenzpunktes
Durch das Anfahren des Referenzpunktes
wird das Meßsystem synchronisiert.
Nach dem Anfahren des Referenzpunktes
kann in die anderen Betriebsarten umge-
schaltet werden.
- Maschine einschalten
- X- und Z-Schlitten verfahren, sodaß die
Pfeile innerhalb des Referenzbleches
stehen.
Richtungstaste [
Q
I
und Taste [
~J
zum Verfahren drücken.
CYClE
START
drücken
Der Referenzpunkt wird in X Richtung an-
gefahren.
CYClE
START
drücken
Der Referenzpunkt wird in Z-Richtung an
gefahren.
Am Bildschirm erscheinen die Maße M
->
N.
X Durchmessermaß M zu N
z
Abstand von M zu N.
Beachten Sie:
Bei angefahrenem Referenzpunkt müssen
die Pfeilmarken in der gezeichneten Posi-
tion stehen.
Falls das nicht der Fall ist haben Sie
den Zeiger nicht innerhalb der Referenz-
bleche positioniert.
Referenzpunkt nochmals anfahren.
Hinweis:
Sollten Sie z.B nach dem Positionieren
von DUr einem Pfeil
CYClE
START
gedrückt haben, müssen Sie in die
Betriebsart MAN. umschalten, damit
Sie in Z-Richtung in den Referenz-
bereich verfahren können.
A 1.11
