82.34

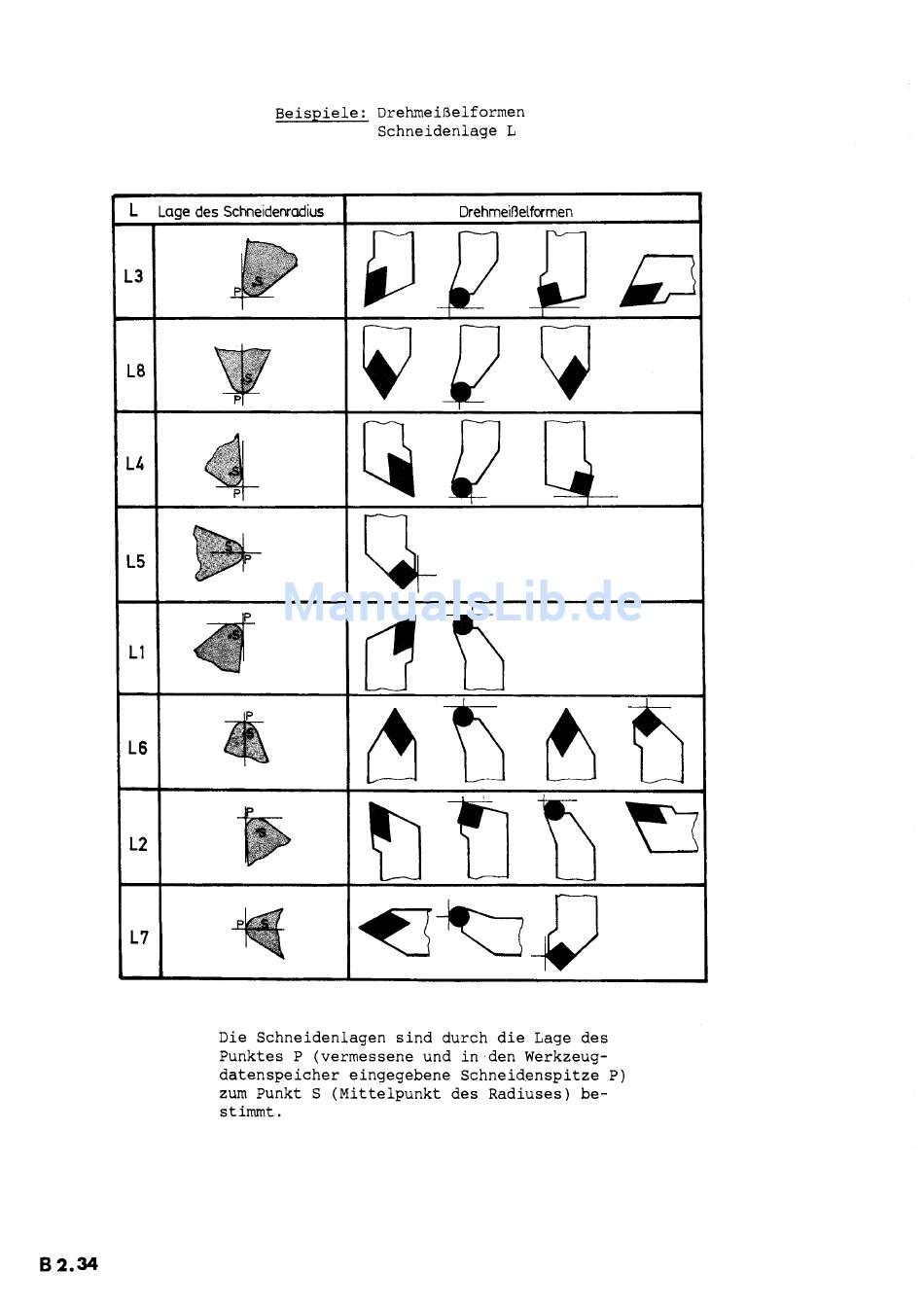

Beispiele: Drehmeißelformen
Schneidenlage L
L
Lage des Schneidenradius
Drehmeißelformen
L3
L8
L4
LS
L1
L6
L2
L7
Die Schneidenlagen sind durch die Lage des
Punktes P (vermessene und in·den Werkzeug-
datenspeicher eingegebene Schneidenspitze P)
zum Punkt S (Mittelpunkt des Radiuses) be-
stimmt.
