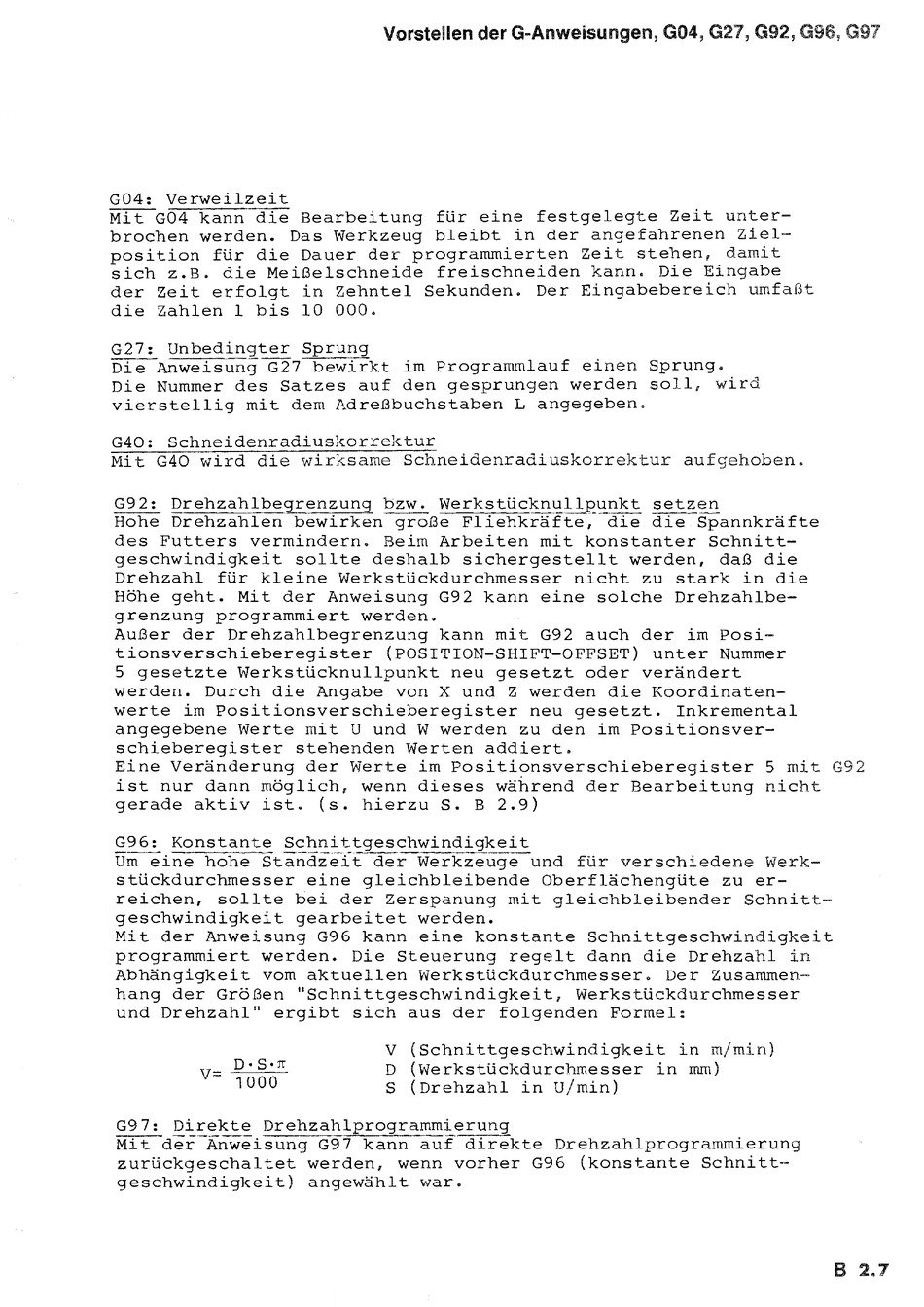

Emco Compact 6 CNC Bedienungsanleitung Seite 44

G04: Verweilzeit
Mit G04 kann die Bearbeitung für eine festgelegte Zeit unter-
brochen werden. Das Werkzeug bleibt in de angefahrenen iel-
position für die Dauer der programmierten Zeit stehen damit
sich z.B. die Meißelschneide freischneiden kann. Die Eingabe
der Zeit erfolgt in Zehn·t:el Sekunden" De Eingabebereich :1mfaL':.
die Zahlen 1 bis 10 000.
G27: Unbedingter Sprung
Die Anweisung G27b-ewirkt im Programmlauf e
Die Nummer des Satzes auf den gesprungen werden soll wird
v ierstellig mit dem l'"dreßbuchstaben
L
a
G40: Schneidenradiuskorrektur
Mit G40 wird die wirksame Schneidenradi
G92: Drehzahlbegrenzung bzw. Werkstücknullpunkt setzen
Hohe Drehzahlen be,.iic:·ken ·große Fl
iehkräfte~-
die die··-spannkrä ft:e
des Futters vermindern. Beim Arbeiten mit konstanter Schnitt-
geschwindigkeit sollte deshalb sichergestellt werden, daß die
Drehzahl für kleine Werk tückdurchmesser nicht zu stark in die
Höhe geht. Mit der Anweisung G92 kann eine solche Drehzahlbe-
grenzung programmiert werden.
Außer der Drehzahlbegrenzung kann mit G92 auch der im Posi-
tionsverschieberegister (POSITION-SHIFT-OFFSET) unter Nummer
5
gesetzte Werkstücknullpunkt neu gesetzt oder verändert
werden. Durch die Angabe v·on
X
und Z werden die
Koordinaten~
werte im Positionsverschieberegister neu gesetzt. Inkremental
angegebene Werte mit U und W werden zu den im Positionsver-
schjeberegister stehenden Werten addiert.
Eine Veränderung der Werte im Positionsverschieberegister 5 mit G92
ist nur dann möglich, wenn dieses während der Bearbeitung nicht
gerade aktiv ist. ( . hierzu S. B . 9)
G96: Konstante Schnittgeschwindigkeit
Um eine hohe Standzeit der Werkzeuge und für 'Jers J.eder\e
Wer:~.­
stückdurchmesser eine gleichbleibende Oberflächengüte zu
er-~·
reichen, sollte bei der Zerspanung mit gleichbleibender
Schnitt~
geschwindigkeit gearbeitet werden.
Mit der Anweisung G96 kann eine konst.ante Schnittgeschwindigkeit
programmiert werden. Die Steuerung regelt dann die Drehzah in
Abhängigkeit vom ak·tuel en Werkstückdurchmess r. Der
Zu
ammen-~
hang der Größen "Schni t"cgeschwindigkei t, Werkst.ückdurc11.messer
und Drehzahl" ergibt sich aus der folgenden Formel:
D·S·rr
V=
-=--=--
1000
V (Schnittgeschwindigkeit in m/min)
D (Werkstückdurchmesser in mm
(Drehzah in U/min
G97: Direkte Drehzahlprogrammierung
Mit der-Anweisung G97 ka!l.n auf direkte
zurückgeschaltet werden, wenn vorher G96
geschwindigkeit angewählt war.
tt·-
B .7
