Emcotronic Ml/Tl
,;

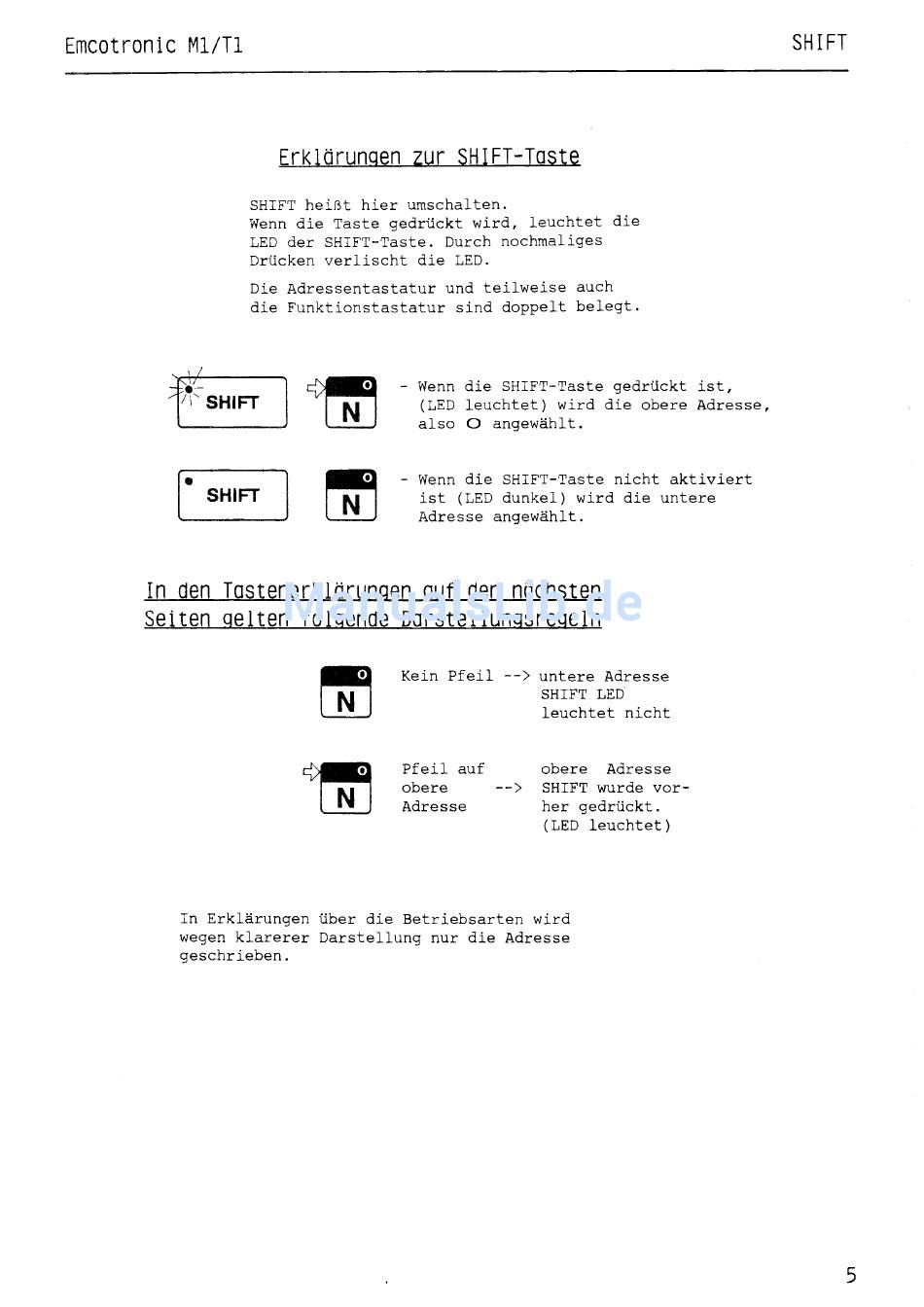

Er~lärunqen
zur SHIFT-Taste
SHIFT heißt hier umschalten.
Wenn die Taste gedrückt wird, leuchtet die
LED der SHIFT-Taste. Durch nochmaliges
Drücken verlischt die LED.
Die Adressentastatur und teilweise auch
die Funktionstastatur sind doppelt belegt.
- Wenn die SHIFT-Taste gedrückt ist,
(LED leuchtet) wird die obere Adresse,
also 0 angewähl t.
[• SHIFT
l
- Wenn die SHIFT-Taste nicht aktiviert
ist (LED dunkel) wird die untere
Adresse angewählt.
In den Tastenerklärungen auf den nächsten
Seiten gelten folgende Darstellungsregeln
Kein Pfeil
-->
untere Adresse
SHIFT LED
leuchtet nicht
Pfeil auf
obere
-->
Adresse
obere Adresse
SHIFT wurde vor-
her gedrückt.
(LED leuchtet)
In Erklärungen über die Betriebsarten wird
wegen klarerer Darstellung nur die Adresse
geschrieben.
SHIFT
5
