G41
. .
N140

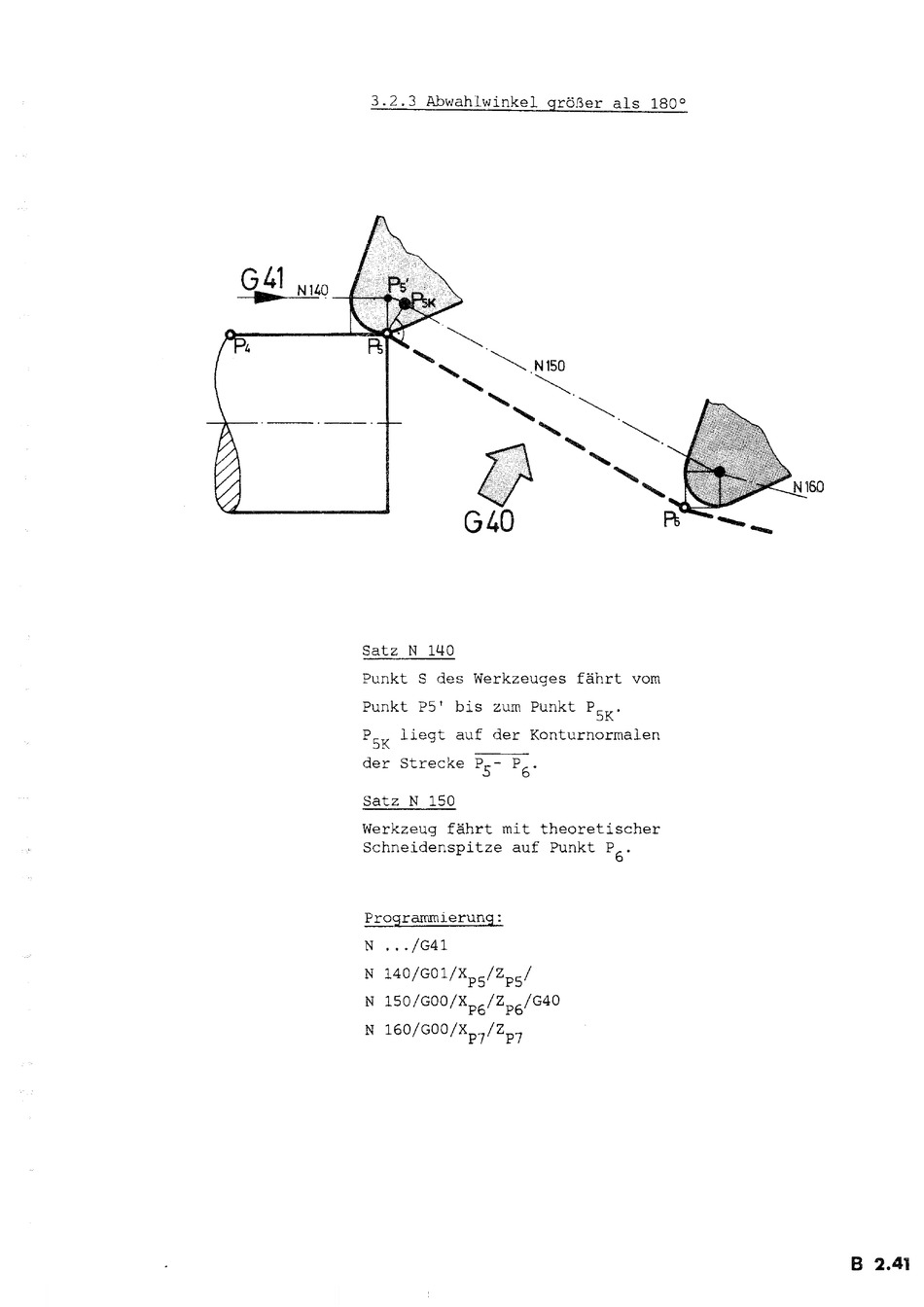

3.2.3 Abwahlwinkel größer als 180°
·~
~ ~.N150
~ ~
'
G40
Satz N 140
Punkt S des Werkzeuges fährt vom
Punkt PS' bis zum Punkt P-v·
;)_\.
P 5 K liegt auf der Konturnormalen
der Strecke P 5 - P 6 .
Satz N 150
Werkzeug fährt mit theoretischer
Schneidenspitze auf Punkt Pc.
0
Programmierung:
N ... /G41
N
140/GOl/XPS/ZPS/
N 150/GOO/Xp 6 /zp 6 /G40
160/GOO/Xp 7 /zp 7
B
2.41l
