3. Programmierung
Damit Sie entscheiden können, wann und
wie Sie die Radiuskompensation an- und
abwählen können, müssen Sie die Arten
des Anfahrens und Abfahrens kennen.

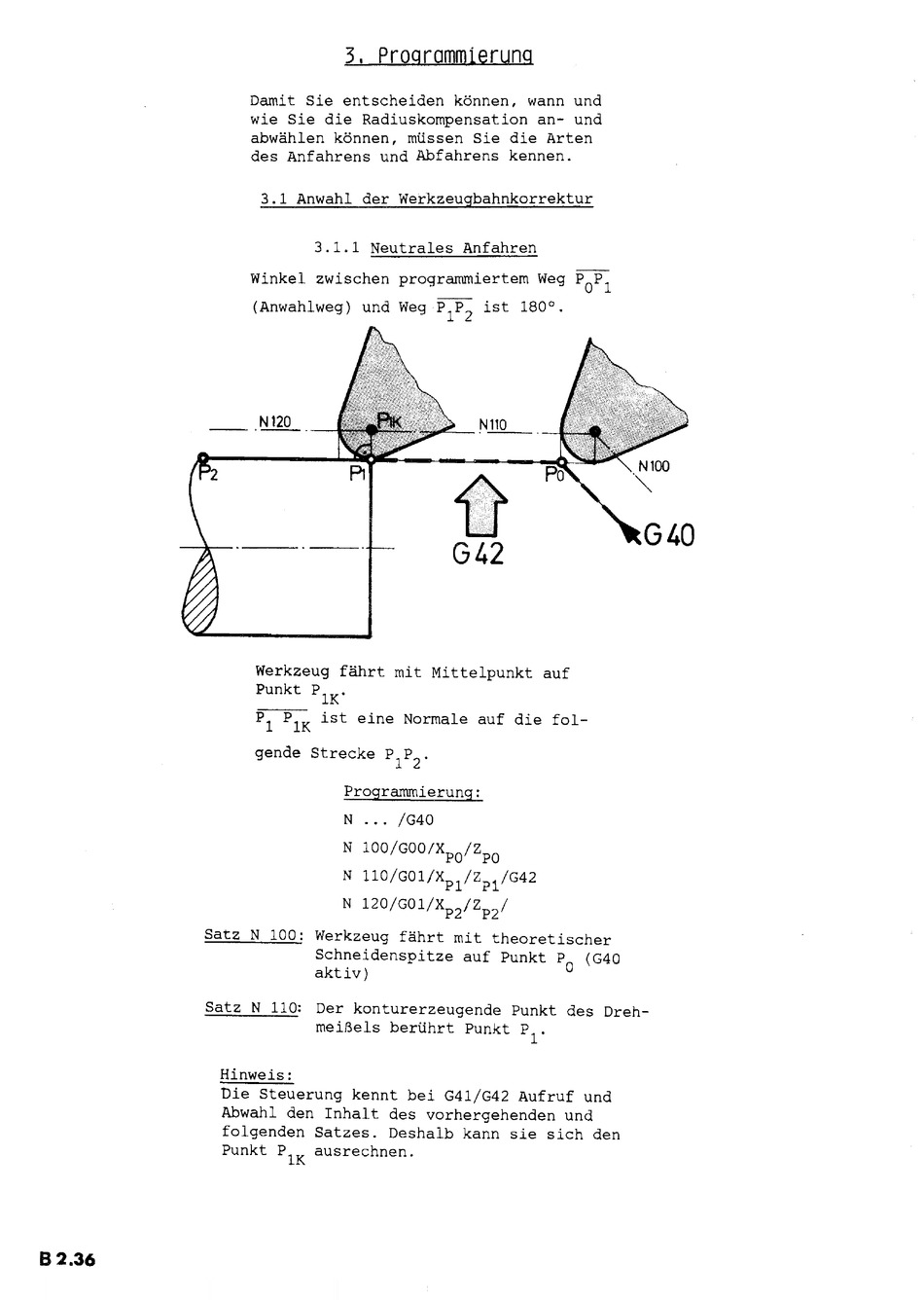

3.1 Anwahl der Werkzeugbahnkorrektur
3.1.1 Neutrales Anfahren
Winkel zwischen programmiertem Weg P 0 P 1
(Anwahlweg) und Weg P 1 P 2 ist 180°.
N 120
N.lliL_.
~
t.l
G42
Werkzeug fährt mit Mittelpunkt auf
Punkt P 1 K.
P 1 P 1 K ist eine Normale auf die fol-
gende Strecke P 1 P 2 .
Programmierung:
N ... /G40
N 100/GOO/XPO/ZPO
N l10/G01/Xp 1
/zp
1 /G42
N 120/G01/Xp 2
/zp
2 /
Satz N 100: Werkzeug fährt mit theoretischer
Schneidenspitze auf Punkt P (G40
aktiv)
0
Satz N 110: Der konturerzeugende Punkt des Dreh-
meißels berührt Punkt P 1 .
Hinweis:
Die Steuerung kennt bei G41/G42 Aufruf und
Abwahl den Inhalt des vorhergehenden und
folgenden Satzes. Deshalb kann sie sich den
Punkt PlK ausrechnen.
