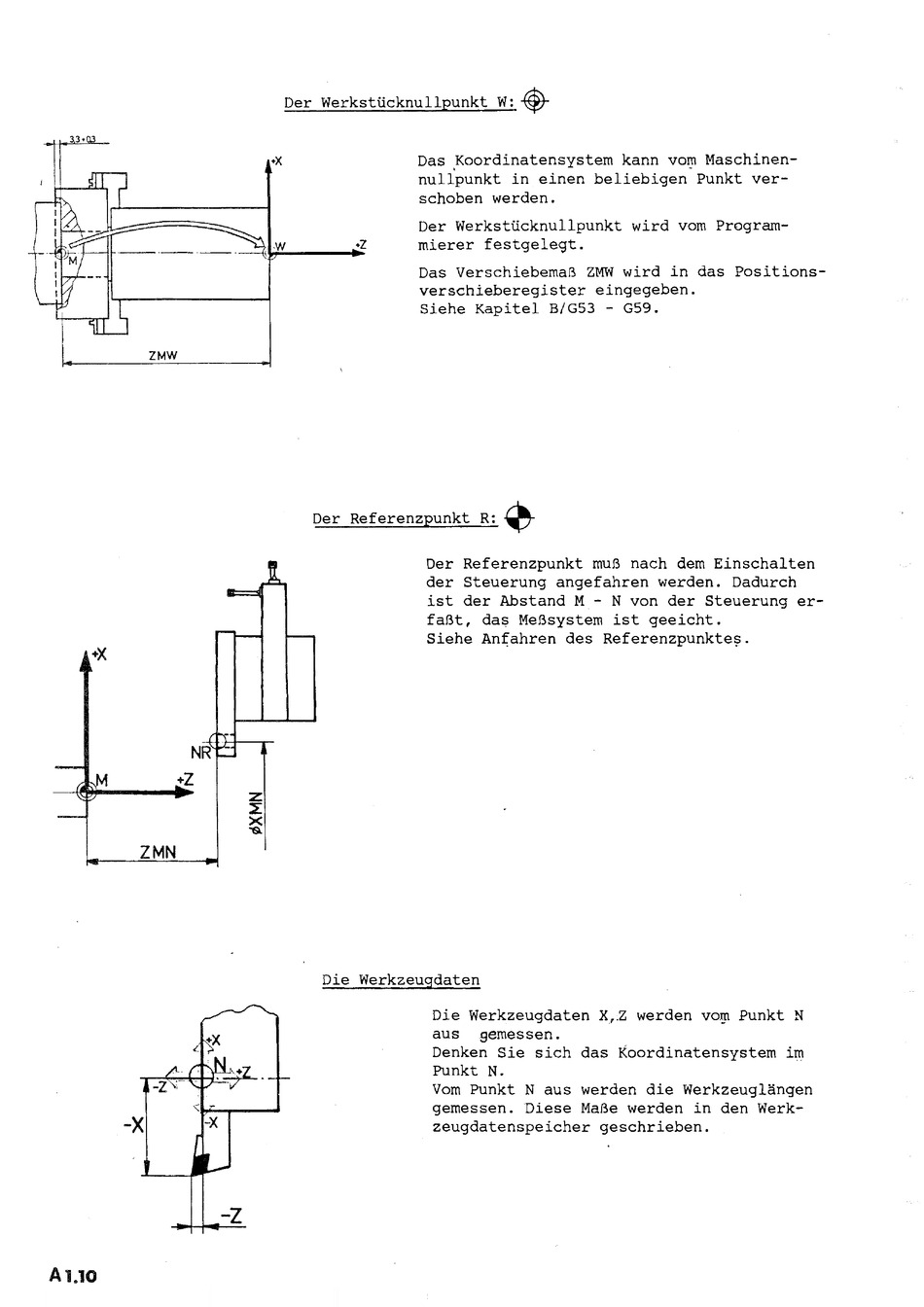

Der Werkstücknullpunkt W:
~
•Z
Das .Koordinatensystem kann vorn Maschinen-
nullpunkt in einen beliebigen Punkt ver-
schoben werden.
Der Werkstücknullpunkt wird vom Program-
mierer festgelegt.
Das Verschiebemaß ZMW wird in das Positions-
verschieberegister eingegeben.
Siehe Kapitel B/G53 - G59.
Der Referenzpunkt R:
0
Der Referenzpunkt muß nach dem Einschalten
der Steuerung angefahren werden. Dadurch
ist der Abstand M - N von der Steuerung er-
faßt, das Meßsystem ist geeicht.
Siehe Anfahren des Referenzpunkte?·
Die Werkzeugdaten
Die Werkzeugdaten X,.Z werden
vag~
Punkt N
aus
gemessen.
Denken Sie sich das Koordinatensystem im
Punkt N.
Vom Punkt N aus werden die Werkzeuglängen
gemessen. Diese Maße \verden in den Werk-
zeugdatenspeicher geschrieben.
