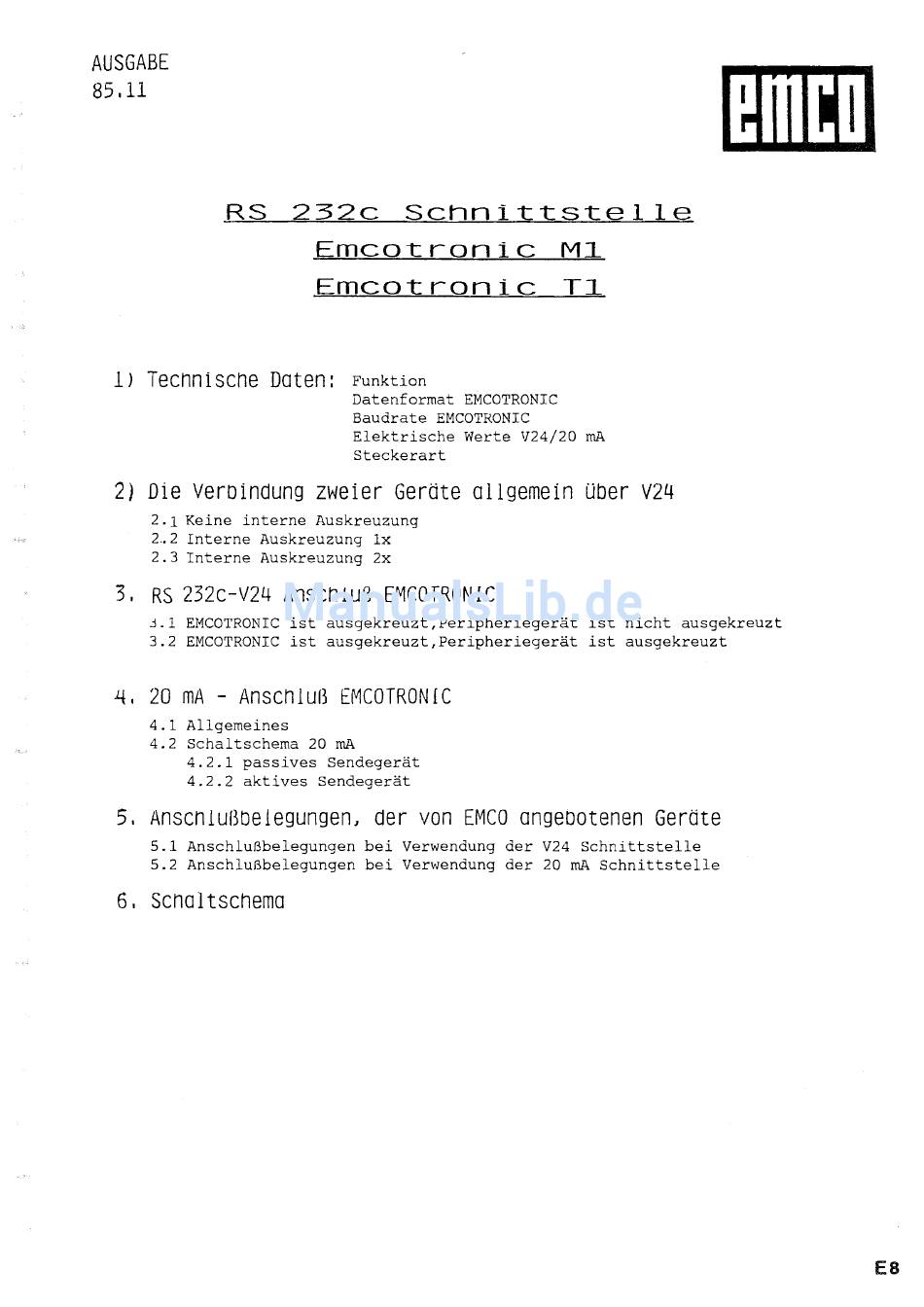

Emco Compact 6 CNC Bedienungsanleitung Seite 182

AUSGABE
85.11
RS 232c Schnittstelle
Emcotronic Ml
Emcotronic Tl
lJ
Tecnnlscne Daten:
Funktion
Datenformat EMCOTRONIC
Baudrate EMCOTRONIC
Elektrische Werte V24/20 mA
Steckerart
2)
Die Verbindung zweier Geräte allgemein über V24
2.1 Keine interne Auskreuzung
2 .. 2 Interne Auskreuzung lx
2.3 Interne Auskreuzung 2x
3. RS 232c-V24 AnschlUß EMCOTRONIC
3.1 EMCOTRONIC ist ausgekreuzt,Peripheriegerät ist nicht ausgekreuzt
3.2 EMCOTRONIC ist ausgekreuzt,Peripheriegerät ist ausgekreuzt
~.
20 mA - Anschluß EMCOTRONIC
4.1 Allgemeines
4.2 Schaltschema 20 mA
4.2.1 passives Sendegerät
4.2.2 aktives Sendegerät
5.
Anscnlußbelegungen~
der von EMCO angebotenen Geräte
5.1 Anschlußbelegungen bei Verwendung der V24 Schnittstelle
5.2 Anschlußbelegungen bei Verwendung der 20 mA Schnittstelle
6. Senaltschema
I
E8
