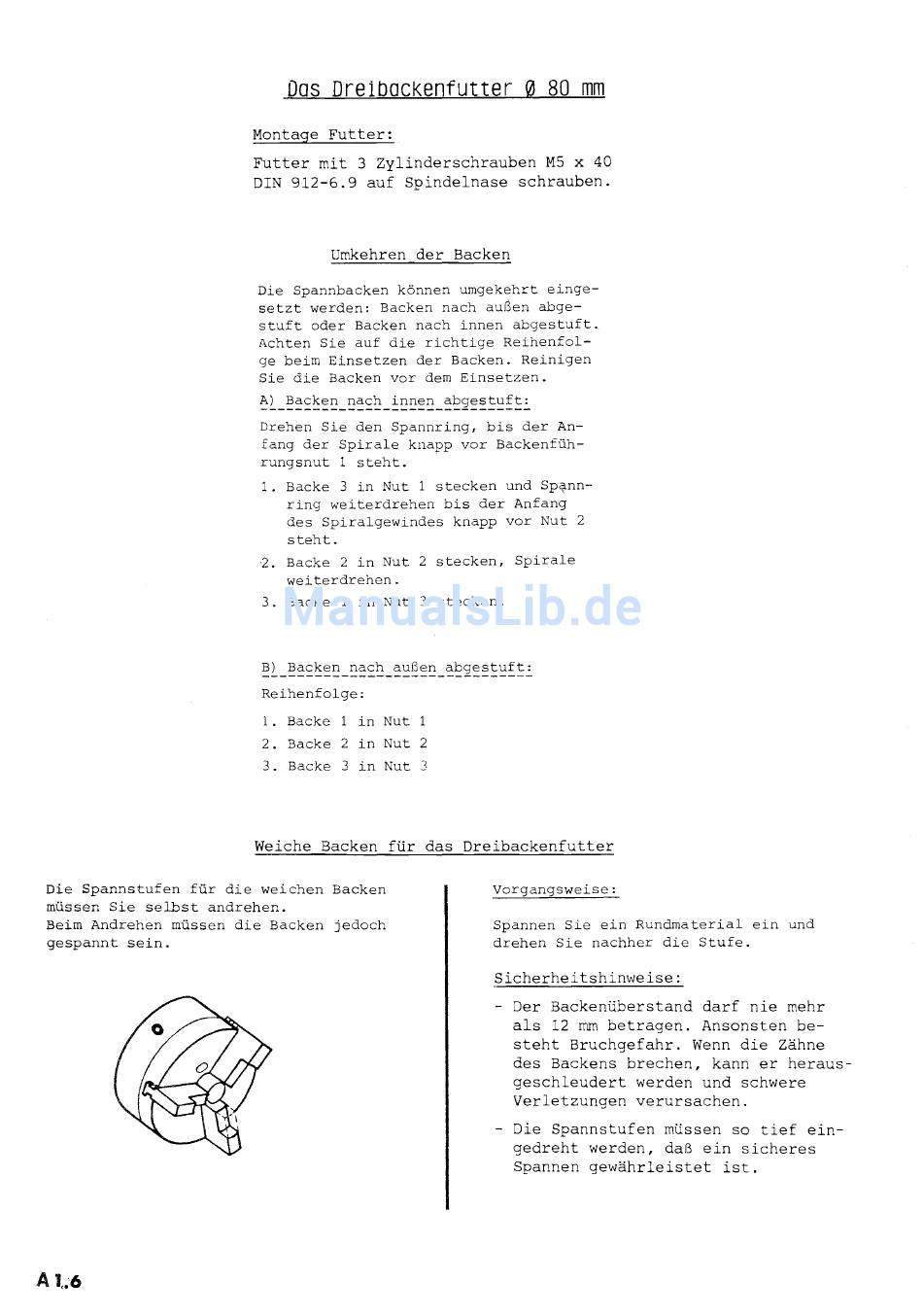

Das Dreibackenfutter 80 mm
Montage Futter:
Futter mit 3 Zylinderschrauben MS x 40
DIN 912-6.9 auf Spindelnase schrauben.
Umkehren der Backen
Die Spannbacken können umgekehrt einge-
setzt werden: Backen nach außen abge-
stuft oder Backen nach innen abgestuft.
Achten Sie auf die richtige Reihenfol-
ge beim Einsetzen der Baqken. Reinigen
Sie die Backen vor dem Einsetzen.
A) Backen nach innen abgestult:
Drehen Sie den Spannring, bis der An-
fang der Spirale knapp vor Backenfüh-
rungsnut 1 steht.
1. Backe 3 in Nut 1 stecken und
Spann-
ring weiterdrehen bis der Anfang
des Spiralgewindes knapp vor Nut 2
steht.
2.
Backe 2 in Nut 2 stecken, Spirale
weiterdrehen.
3. Backe 1 in Nut 3 stecken.
Reihenfolge:
1. Backe 1 in Nut
1
2. Backe 2 in Nut 2
3. Backe 3 in Nut 3
Weiche Backen für das Dreibackenfutter
Die Spannstufen für die weichen Backen
mussen Sie selbst andrehen.
Vorgangsweise:
Beim Andrehen müssen die Backen jedoch
gespannt sein.
A
Spannen Sie ein Rundmaterial ein und
drehen Sie nachher die Stufe.
Sicherheitshinweise:
Der Backenüberstand darf nie mehr
als 12 mm betragen. Ansonsten be-
steht Bruchgefahr. Wenn die Zähne
des Backens brechen, kann er heraus-
geschleudert werden und schwere
Verletzungen verursachen.
- Die Spannstufen müssen so tief ein-
gedreht werden, daß ein sicheres
Spannen gewährleistet ist.
