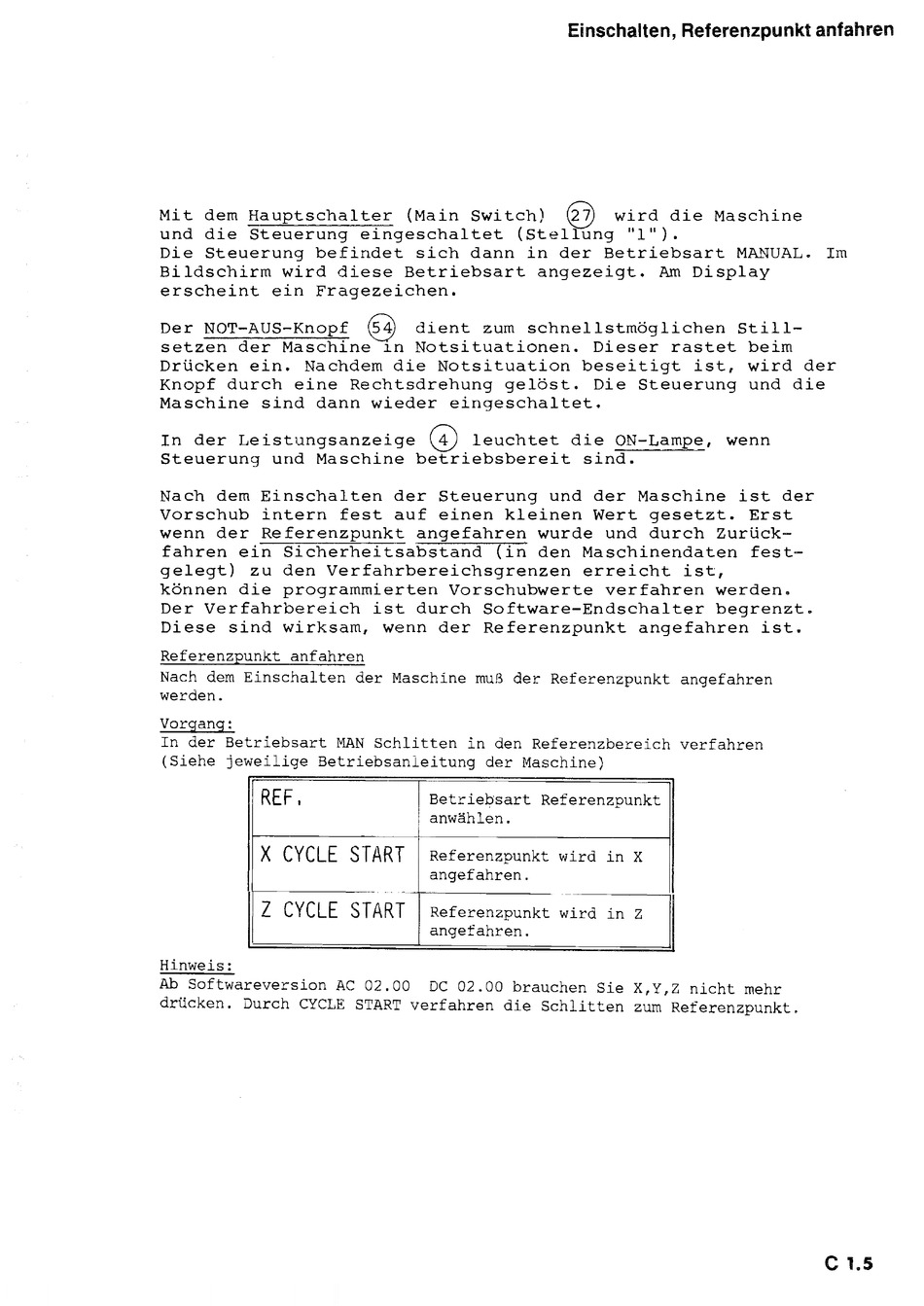

Emco Compact 6 CNC Bedienungsanleitung Seite 114

Referenzpunkt
Mit dem Hauptschalter (Main Switch)
~
wird die Maschine
und die Steuerung eingeschaltet (Stellung "l ).
Die Steuerung befindet sich dann in der Betriebsart
M&~UAL.
Im
Bildschirm wird diese Betriebsart angezeigt.
Am
Display
erscheint ein Fragezeichen.
Der NOT-AUS-Knopf dient. zum schnellstmöglichen Still-
setzen der Maschine n Notsituationen. Dieser rastet beim
DrUcken ein. Nachdem die Notsituation beseiti st, wird der
Knopf durch eine Rechtsdrehung gelöst. Die Steuerung und die
Maschine sind dann wieder eingeschaltet.
In der Leistungsanzeige
~
leuchtet die
ON-Lamp~,
wenn
Steuerung und Maschine betriebsbereit sind.
Nach dem Einschalten der Steuerung und der Maschine ist der
Vorschub intern fest auf einen kleinen Wert gesetzt. Erst
wenn der Referenzpunkt angefahren wurde und durch Zurtick-
fahren ein Sicherheitsabstand (in den Maschinendaten fest-
gelegt) zu den Verfahrbereichsgrenzen erreicht ist,
können die programmierten Vorschubwerte verfahren werden.
Der Verfahrbereich ist durch Software-Endschalter begrenzt.
Diese sind wirksam wenn der Referenzpunkt angefahren ist.
Referenzpunkt anfahren
Nach dem Einschalten der Ivlaschine muß der Referenzpunkt angefahren
werden.
Vorgan_3:
In der Betriebsart MAN Schlitten in den Referenzbereich verfahren
(Siehe jeweilige Betriebsanleitung der Maschine)
/REF-:-----
1 I
X CYCLE S
z
Hinweis:
---=;1
Betriebsart Referenzpunkt
[I
anwählen" 1
I
Referenzpunkt wird in X
I
----il
angefahren"
_L -
I
Referenzpunkt wird in Z
angefahren.
Ab Softwareversion AC 02.00 DC 02.00 brauchen Sie X,Y,Z nicht mehr
drücken. Durch CYCLE START verfahren die Schlitten zum Referenzpunkt.
C15
