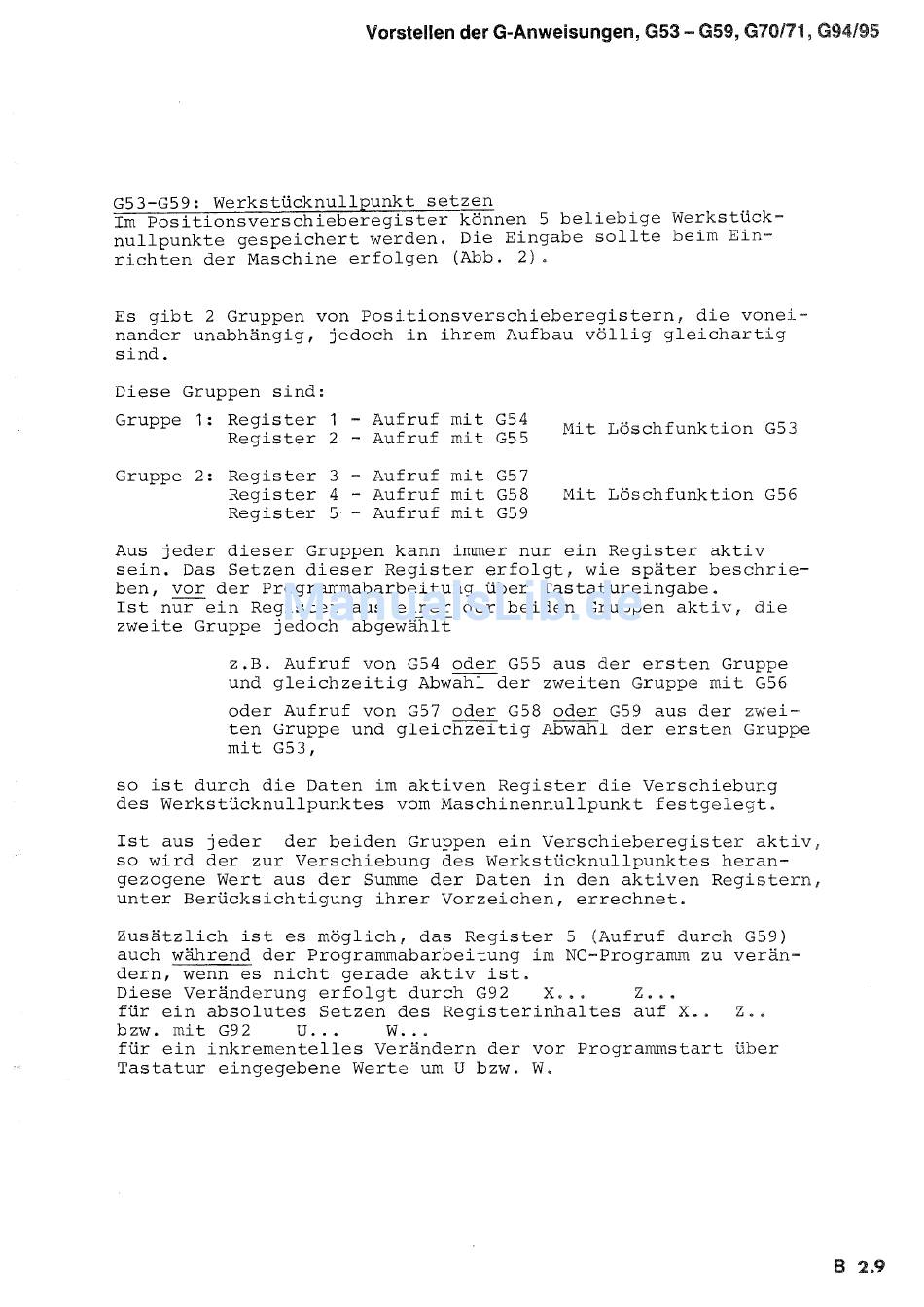

Emco Compact 6 CNC Bedienungsanleitung Seite 46

Vorstellen der G-Anweisungen,
G59,
G53-G59: Werkstücknullpunkt setzen
Im Positionsverschieberegister können 5 beliebige Werkstück-
nullpunkte gespeichert werden. Die Eingabe sollte beim Ein-
richten der Maschine erfolgen .Abb. 2 -
Es gibt 2 Gruppen von Positionsverschieberegistern, die vonei-
nander unabhängig, jedoch in ihrem Aufbau völlig gleich tig
sind.
Diese Gruppen sind:
Gruppe
1 :
Register
1
-
Aufruf mit G54
Löschfunktion G53 Mit
Register 2
-
Aufruf mit G55
Gruppe 2: Register
3
-
Aufruf mit G57
Register
-
Aufruf mit G58
.~'li
t Lösch tion
Register
5
-
Aufruf mit G5
Aus jeder dieser Gruppen kann immer nur ein Register aktiv
, G94/95
sein. Das Setzen dieser Register erfolgt, später beschrie-
ben, vor der Programmabarbeitung über Tastatureingabe.
Ist nur ein Register aus einer der Gruppen ::1kti v,
zweite Gruppe jedodt abgewählt
z.B. Aufruf von G54 oder G55 aus der ersten Gruppe
und gleichzeitig Abwahl der zweiten Gruppe mit G56
oder Aufruf von G57 oder G58 oder 9 aus der zwei-
ten Grctppe und g1eichzei tig l""bwahl de.r ten
mit G53,
so ist durch die Daten im aktiven Register die Verschiebung
des Werkstücknullpunktes vom Maschinennul t fes legt.
Ist aus jeder der beiden Gruppen ei Vers
so wird der zur Verschiebung des Werkstticknul
gezogene Wert aus de:c Summe Date:n in den ak .iven
unter Berücksichtigung ihrer Vorzeichen, errechnet.
Zusätzlich ist es möglich, das Register 5 (Aufruf durch G59)
auch während der Programmabarbei tung im NC-Programrn zu
dern,- wenn es nicht gerade aktiv ist.
Diese Veränderung erfolgt durch G92 X... Z ...
für ein absolutes Setzen des Registerinhaltes auf X ..
z ..
bzw. mit G92 U... W ...
für ein inkrementelles Verändern der vor Programmstart über
Tastatur eingegebene Werte um U bzw. W.
B 2.9
