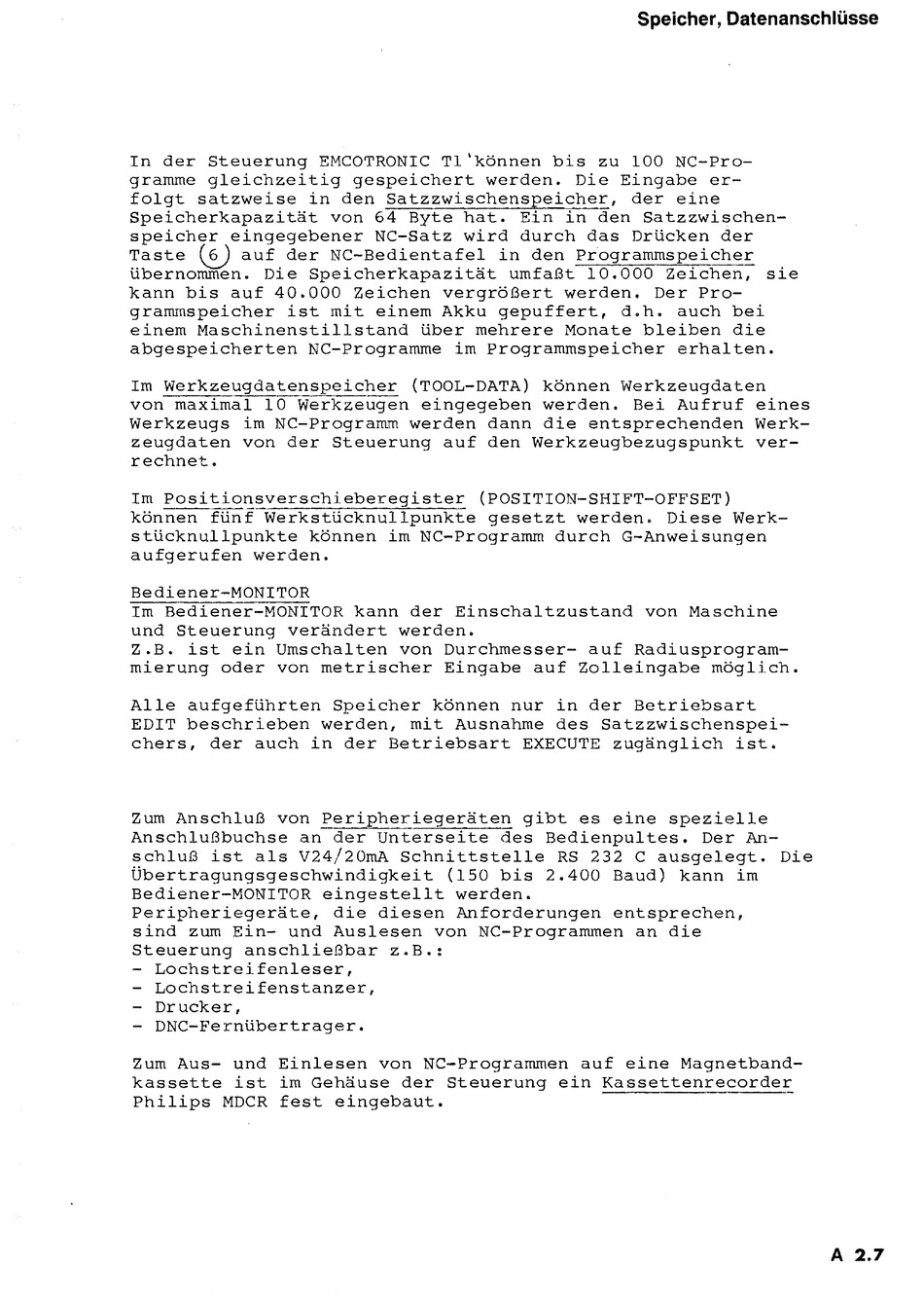

Speicher, Datenanschlüsse
In der Steuerung E!VlCOTRONIC Tl 'können bis zu 100 NC-Pro-
gramme gleichzeitig gespeichert werden. Die Eingabe er-
folgt satzweise in den Satzzwischenspeicher, der eine
Speicherkapazität von 64 Byte hat. Ein in den Satzzwischen-
speieher eingegebener NC-Satz wird durch das Drücken der
Taste
(_s)
auf der
J~fC-BedieRtafel
in den Programmspeicher
übernommen. Die
icherkapazität umfaßt 10.000 Zeichen, sie
kann bis auf 40.000 Zeichen vergrößert werden. Der Pro-
grammspeieher ist mit einem Akku gepuffert, d.h. auch bei
einem Maschinenstillstand über mehrere Monate bleiben die
abgespeicherten NC-Programme im Programmspeicher erhalten.
Im
WerkzeugdatE::E~_speicher
TOOL-DATA) können Werkzeugdaten
von maximal 10 Werkzeugen eingegeben werden. Be
Aufruf eines
Werkzeugs im NC-Programm werden dann die entsprechenden Werk-
zeugdaten von der Steuerung auf den Werkzeugbezugspunkt ver-
rechnet.
Im Positionsverschieberegister (POSITION-SHIFT-OFFSET)
können
fTII1:f
Wei-=kstTicknullpunk"ce geset.zt werdenc Diese
Werk~
Stücknullpunkte können im NC-Programm durch G-Anweisungen
aufgerufen werden.
Bediener~MONITOR
Im Bediener-MON!TOR kann der Einschaltzustand
rvl:aschine
und Steuerung
ver~ndert
werden.
Z.B. ist ein Umschalten von Durchmesser- auf Radiusprogram-
mierung oder von metrischer Eingabe auf Zolleingabe
lieh.
Alle aufgeführten Speicher können nur in der Betriebsart
EDIT beschrieben werden, mit Ausnahme des Satz
schenspe
chers, der auch
i
der Betriebsart EXECUTE
zug~nglich
ist.
Zum Anschluß von Peripheriegeräten gibt es eine spezielle
Anschlußbuchse
der Unt:erseite des Bedienpul·tes. Der
An-
schluß ist als V24/20mA Schnittstelle RS 232 C at:!sgelegt. Die
Übertragungsgeschwindigkeit (150 bis 2.400 Baud
kann im
Bediener-MONITOR eingestellt werden.
Peripherieger~te,
die diesen Anforderungen entsprechen,
sind zum Ein- und Auslesen von Ne-Programmen an die
Steuerung anschließbar z.B.:
- Lochstreifenleser,
- Lochstreifenstanzer,
- Drucker,
- DNC-Fernübertrager.
Zum Aus- und Einlesen von Ne-Programmen auf eine Magnetband-
kassette ist im Gehäuse der Steuerung ein Kassettenrecorder
Philips MDCR fest eingebaut.
