Das zusammengebaute Groomer-Kit wird an der rückseitigen Schutzvorrichtung angebracht
(B). Die Höhe wird von den Positionen der Schlitze bestimmt.
Die rückseitige Schutzvorrichtung wird mit den Schrauben M6x22 (F) an der Boxklappe (A)
mit einem Drehmoment von 3 Nm befestigt.
Die untere Seite der Groomer-Feder sollte sich bei 2/3 der Schnitthöhe befinden.
Wenn die Schnitthöhe 30 mm beträgt, sollte die Unterseite der Groomer-Feder also 20 mm
über dem Boden liegen.
Hinweis: Um eine übermäßige Abnutzung zu vermeiden, sollte der Groomer niemals
den Boden berühren.
7.8 Installationsbeispiele
-
Fußballfelder
-
Arbeitsparzelle mit zwei Startzonen
-
Anfahren und Verlassen einer Ladestation mit Schleife per GPS
-
Komplexer Garten mit Ladestationsschleife
-
GPS-Zone erstellen
-
Zeitplan für GPS-Zonen definieren
7.8.1 Fußballfelder
Dieser Abschnitt zeigt einige Praxisbeispiele zur Installation des Begrenzungsdrahts und der
Ladestationen für Fußballfelder.
Installation des Begrenzungsdrahts
-
Begrenzungsdraht um das gesamte Feld
-
Begrenzungsdraht vor den Toren
Installation der Ladestation
-
Ladestation hinter Palisaden/Zaun
-
Ladestation in einem abgegrenzten Bereich geschützt durch den Feldzaun
7.8.1.1 Begrenzungsdraht
Begrenzungsdraht um das gesamte Feld
In dem nachfolgenden Beispiel läuft der Begrenzungsdraht um das gesamte Feld. Bei dieser
Konfiguration müssen die Tornetze vor dem Mähen hochgehoben werden.
TURF MOWER TM2000 Bedienungsanleitung

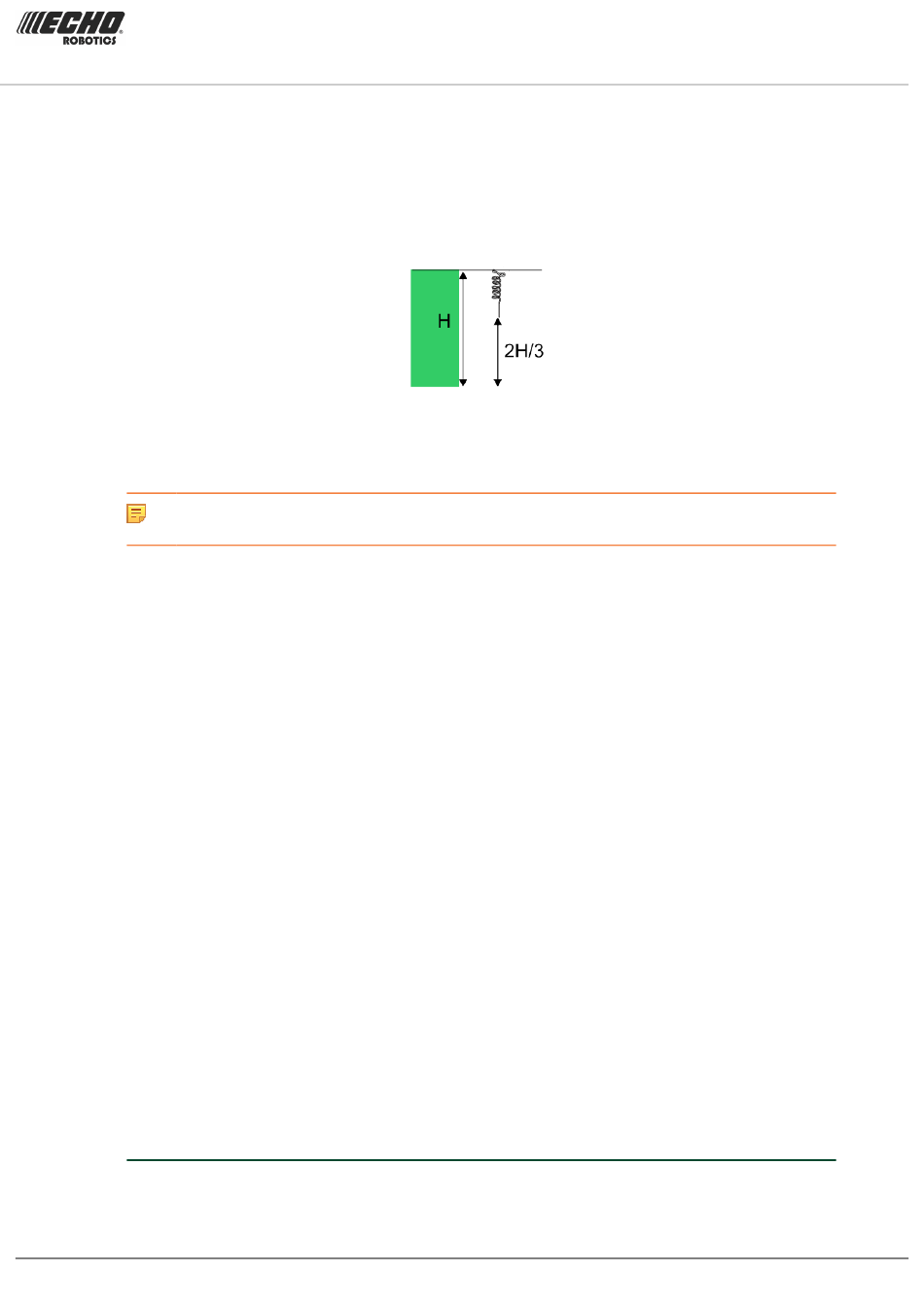

Abbildung 111: Höhe der Groomer-Feder über dem Boden
(Seite 85).
(Seite 88).
(Seite 99).
(Seite 101).
(Seite 86)
(Seite 87).
Version: Release 4.5.0
(Seite 90)
(Seite 97).
(Seite 85)
Letzte Aktualisierung: 2022-10-22
Kapitel 7 Installation
(Seite 87).
85
