Regel 2: Die Begrenzungsdrähte dürfen sich nicht kreuzen. Die Begrenzungsdrähte für ein
Feld müssen um das andere Feld herum verlegt werden. Der Abstand zwischen beiden
muss 600 mm betragen. Wenn sich die Drähte kreuzen, muss dies im rechten Winkel (90°)
erfolgen. Drähte dürfen sich in demselben Steckplatz befinden.

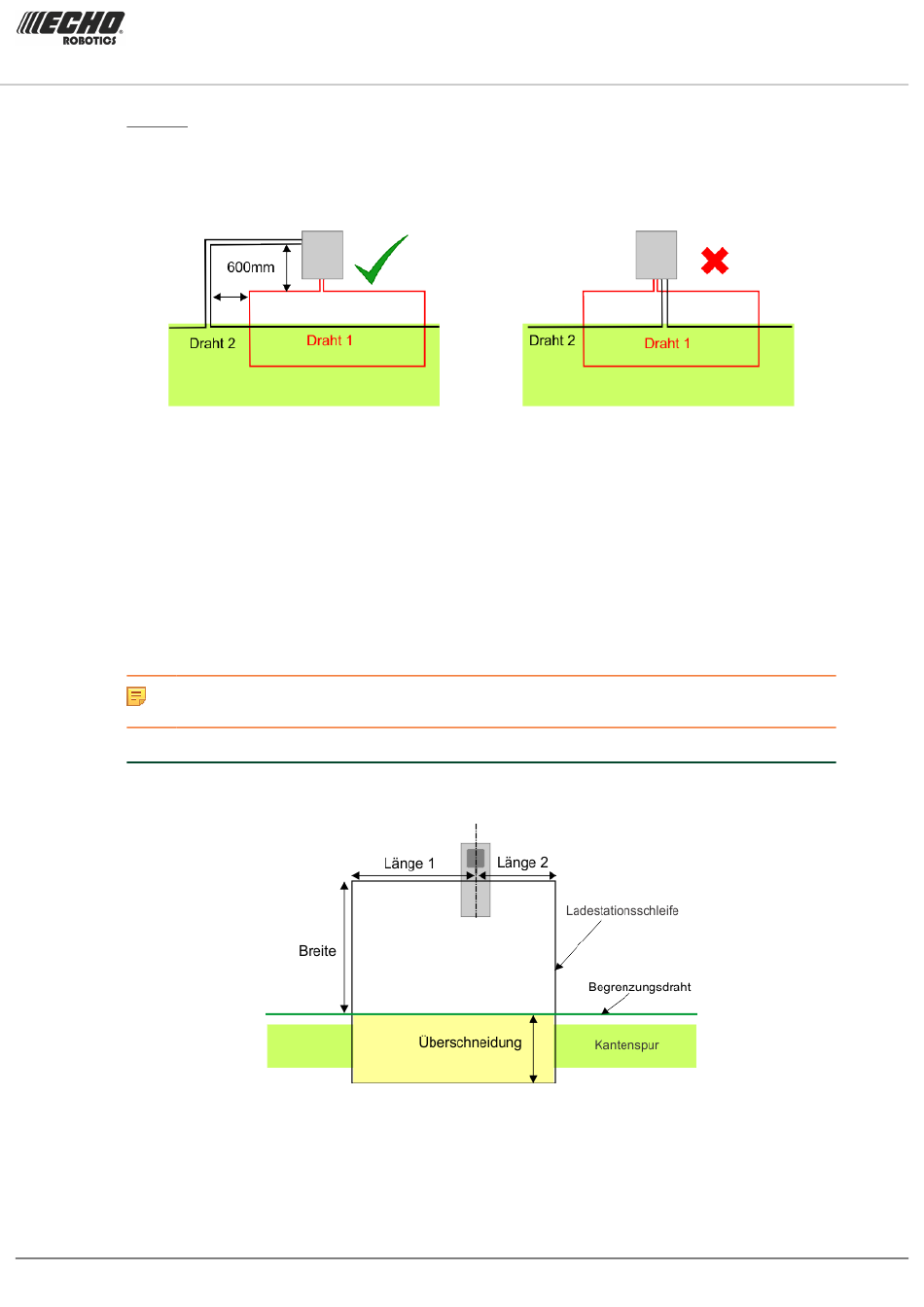

Abbildung 75: Richtige Verlegung, um das
Überqueren von Drähten zu vermeiden
7.2.3 Ladestationsschleife
Der Begrenzungsdraht der Ladestationsschleife ist ein relativ kurzer Draht in der Nähe
der Ladestation. Sowie der Roboter diesen Begrenzungsdraht erkennt, fährt er bis zur
Ladestation an dem Draht entlang.
Es ist möglich, dass
verbunden werden.
Hinweis: Da die Länge dieser Schleife unter 200 m liegt, muss
Stromkreis integriert werden
Abmessungen der Schleife
Die wichtigen Abmessungen für die Ladestationsschleife sind nachfolgend gezeigt.
- Länge 1 ist die Länge des geraden Drahts auf der Zufahrtsseite. Diese beträgt 3,5 m.
- Länge 2 ist die Länge des geraden Drahts auf der Abfahrtsseite. Diese beträgt 3,5 m.
TURF MOWER TM2000 Bedienungsanleitung
mehrere Schleifen
(Seite 66) mit einer einzelnen Ladestation
(Seite 53).
Abbildung 77: Ladestationsschleife
Version: Release 4.5.0
Abbildung 76: FALSCHE Drahtverlegung
ein Induktor in den
Letzte Aktualisierung: 2022-10-22
Kapitel 7 Installation
