Kapitel 7 Installation
Begrenzungsdraht 2/Parzelle 2 grenzt an Begrenzungsdraht 1/Parzelle 1.
Begrenzungsdraht 3/Parzelle 3 grenzt an Begrenzungsdraht 2/Parzelle 2. Es grenzt auch an
Begrenzungsdraht 4/Parzelle 4 an.
Begrenzungsdraht 3/Parzelle 3 ist ein Übergangsbereich, der die zwei Hauptmähflächen von
Begrenzungsdraht 2 und 4 verbindet.
Der Roboter arbeitet nicht in Parzelle 1 und 3.
Ein Beispiel einer Mehr-Felder-Installation mit Konfigurationsdetails finden Sie unter
Komplexer Garten mit Ladestationsschleife
Überschneidungen
Eine Überschneidung ist ein Bereich, der in 2 Parzellen liegt und vom Roboter zum Wechseln
von einer Parzelle in eine andere verwendet wird.
• Die Länge der Überschneidung muss mehr als 3 m betragen.
• Die Breite der Überschneidung muss mehr als 2,5 m betragen.
Verbinden der Begrenzungsdrähte
Beim Anschluss mehrerer Begrenzungsdrähte an die Ladestation müssen spezielle
Bedingungen beachtet werden.
Regel 1: Der Anfang und das Ende der Begrenzungsdrähte sollten bei Eintritt in die
Ladestation nebeneinander liegen. Es dürfen keine Lücken in den Schleifen sein. Die richtige
und falsche Verkabelung ist nachfolgend abgebildet. Drähte dürfen sich in demselben
Steckplatz befinden.

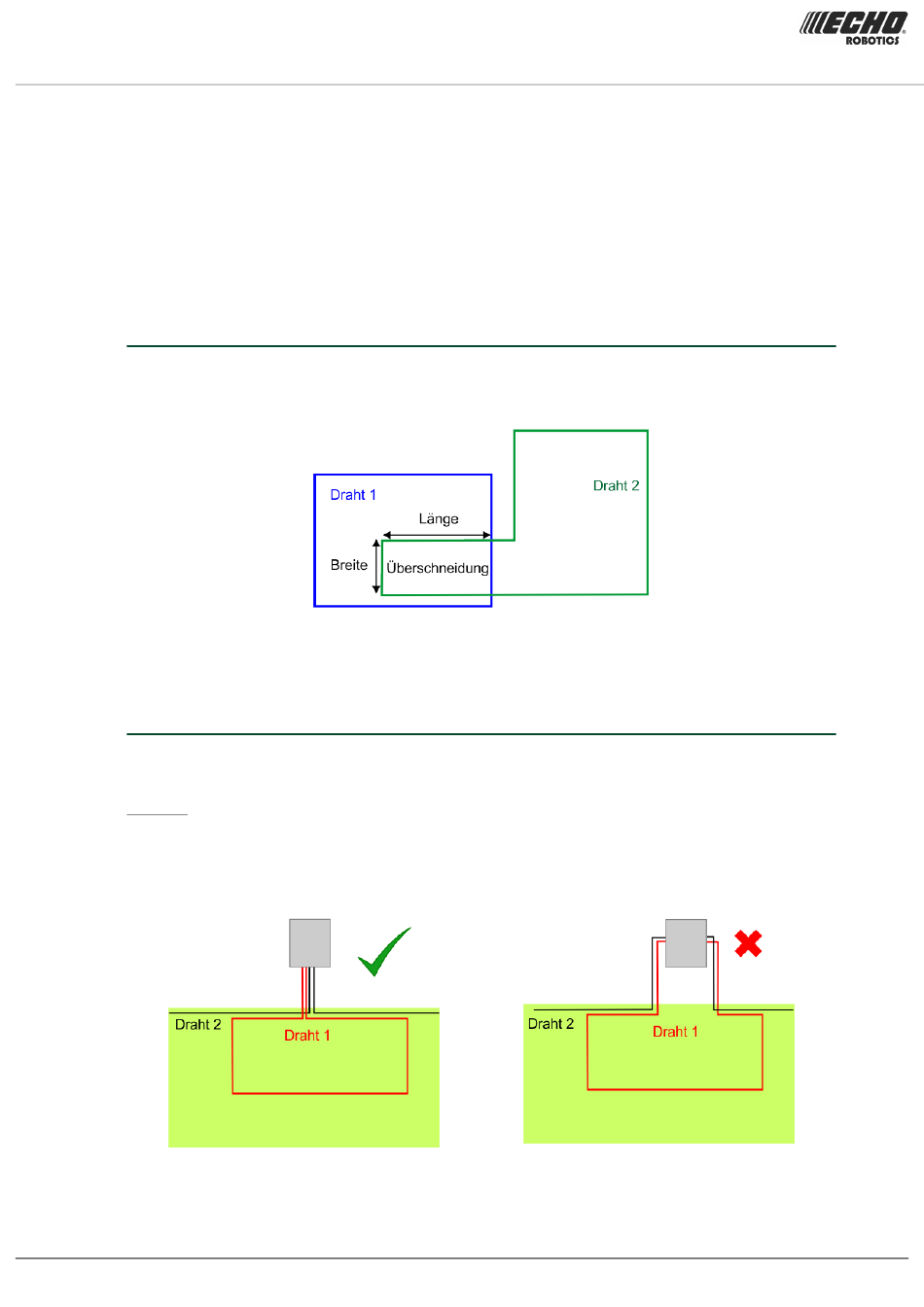

Abbildung 73: Richtige Verlegung
64
TURF MOWER TM2000 Bedienungsanleitung
Abbildung 72: Abmessungen von Überschneidungen
der Start- und Enddrähte
(Seite 97).
Abbildung 74: FALSCHE Verlegung
der Start- und Enddrähte
Version: Release 4.5.0
Letzte Aktualisierung: 2022-10-22
