Kapitel 7 Installation
(1)
(2)
(3)
(4)
(9)
F1
7.1.7 Signalkanalplatine außerhalb der Ladestation
Wenn für Arbeitsbereiche und Schleifen mehrere Begrenzungsdrähte erforderlich sind
oder sich einer in größerem Abstand zur Ladestation befindet, ist gegebenenfalls eine
Signalkanalplatine näher zum Begrenzungsdraht anstatt in der Ladestation erforderlich. Dies
kann die Gesamtlänge an benötigtem Draht verringern.
52
TURF MOWER TM2000 Bedienungsanleitung

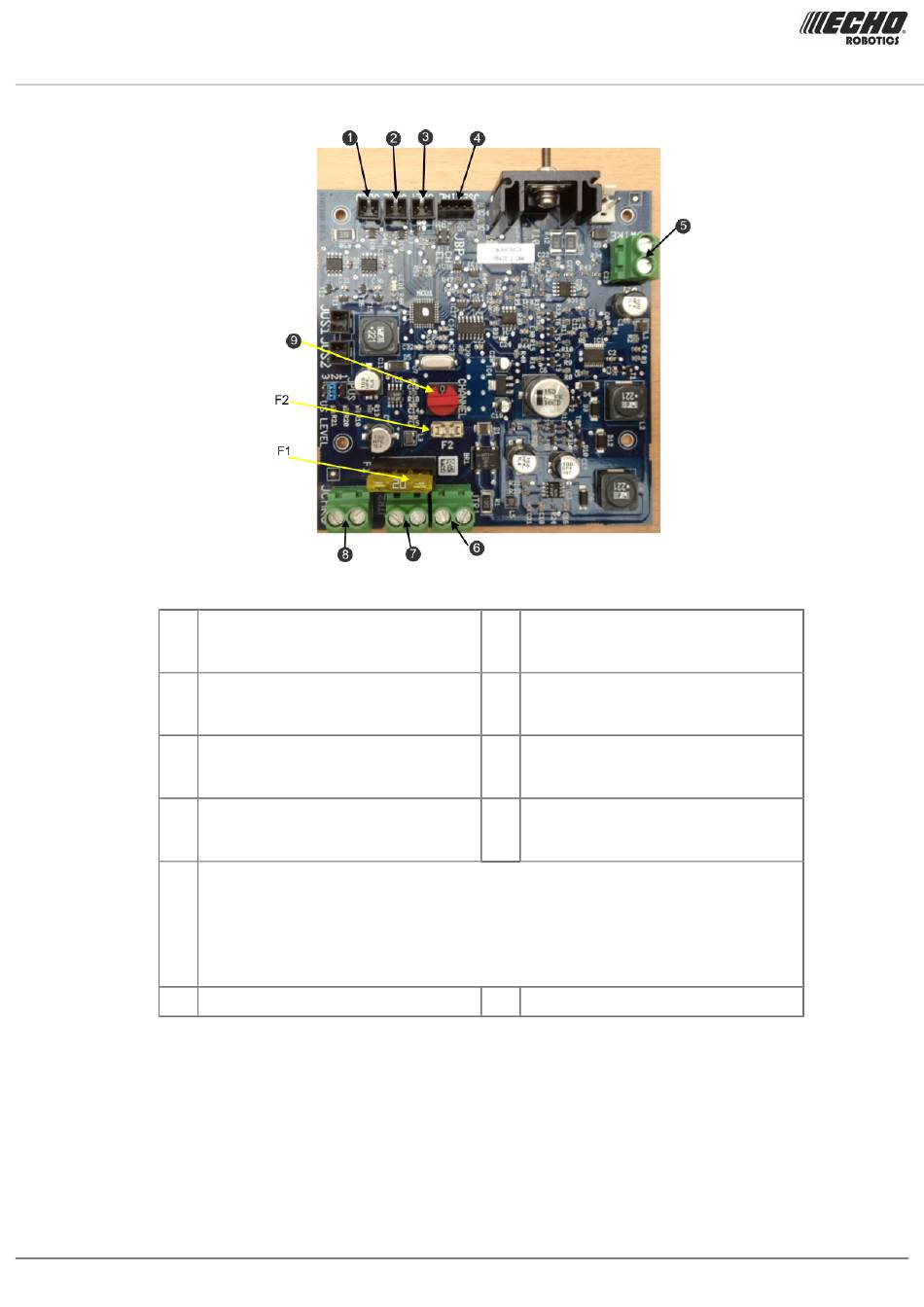

Abbildung 56: Komponenten der Signalkanalplatine der Ladestation
JLED
Pilot-LED
JREL
Relaisanschluss (optional)
JDET
Präsenzerkennung (optional)
JSERIAL
PC-Schnittstelle für Updates
Auswahlknopf für den Magnetsignalkanal
-
Verfügbar sind die Kanäle 0, 1, 2, 3, 4, 5, 9.
-
Die Werkseinstellung ist Kanal 0.
-
Kanal 9 ist für eine Station gedacht, die ausschließlich lädt und kein Signal
erzeugt.
20 A Sicherung (Netz)
(5)
JWIRE
Begrenzungsdraht
(6)
JTR1
Gleichstromversorgung (-)
(7)
JTR2
Gleichstromversorgung (+)
(8)
JCHRG
32 V Kontakt für den Ladearm
F2
1 A Sicherung (Signalkanalplatine)
Version: Release 4.5.0
Letzte Aktualisierung: 2022-10-22
