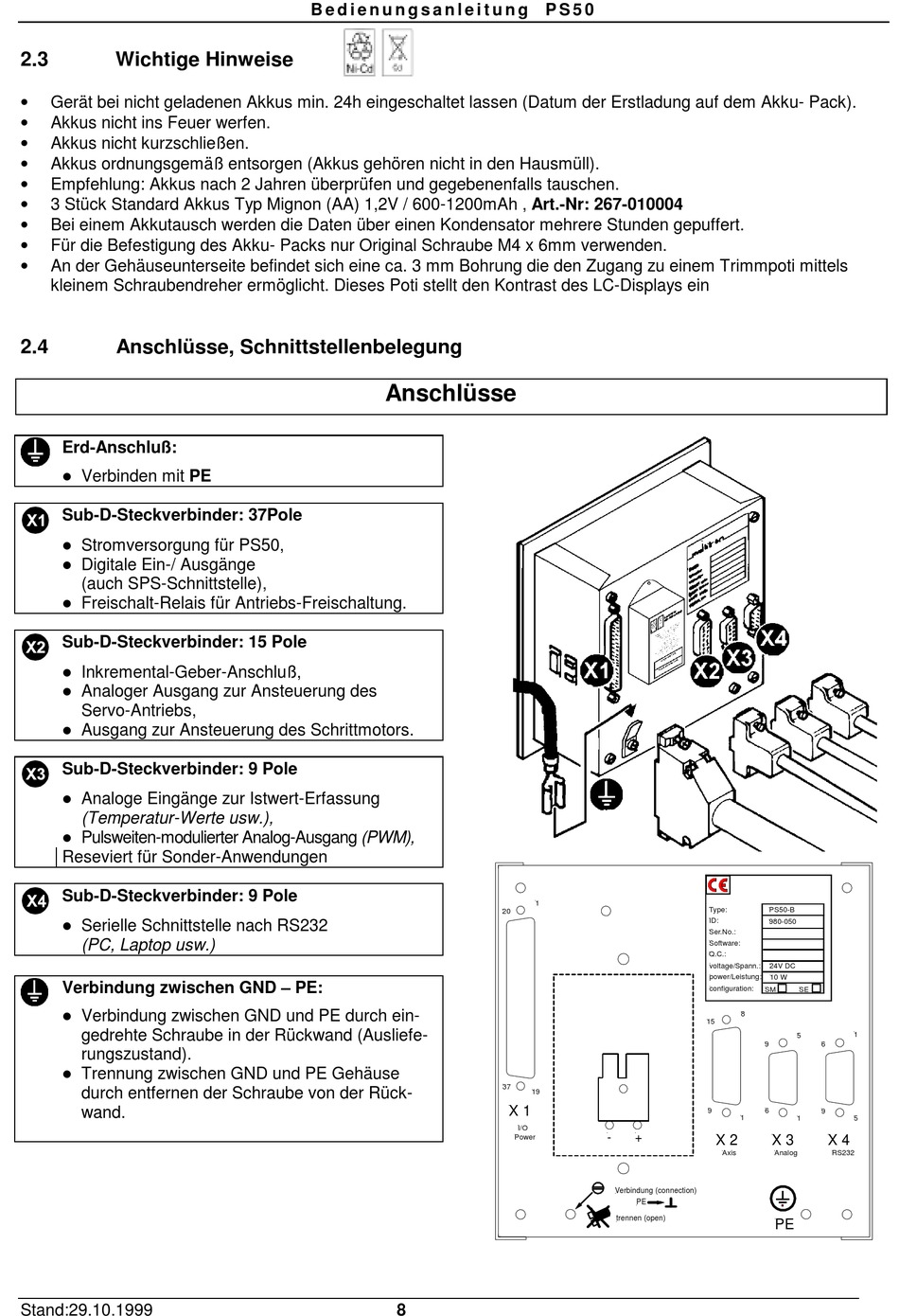

2.3
Wichtige Hinweise
•
Gerät bei nicht geladenen Akkus min. 24h eingeschaltet lassen (Datum der Erstladung auf dem Akku- Pack).
•
Akkus nicht ins Feuer werfen.
•
Akkus nicht kurzschließen.
•
Akkus ordnungsgemäß entsorgen (Akkus gehören nicht in den Hausmüll).
•
Empfehlung: Akkus nach 2 Jahren überprüfen und gegebenenfalls tauschen.
•
3 Stück Standard Akkus Typ Mignon (AA) 1,2V / 600-1200mAh , Art.-Nr: 267-010004
•
Bei einem Akkutausch werden die Daten über einen Kondensator mehrere Stunden gepuffert.
•
Für die Befestigung des Akku- Packs nur Original Schraube M4 x 6mm verwenden.
•
An der Gehäuseunterseite befindet sich eine ca. 3 mm Bohrung die den Zugang zu einem Trimmpoti mittels
kleinem Schraubendreher ermöglicht. Dieses Poti stellt den Kontrast des LC-Displays ein
2.4
Anschlüsse, Schnittstellenbelegung
Erd-Anschluß:
!
Verbinden mit PE
Sub-D-Steckverbinder: 37Pole
!
Stromversorgung für PS50,
!
Digitale Ein-/ Ausgänge
(auch SPS-Schnittstelle),
!
Freischalt-Relais für Antriebs-Freischaltung.
Sub-D-Steckverbinder: 15 Pole
!
Inkremental-Geber-Anschluß,
!
Analoger Ausgang zur Ansteuerung des
Servo-Antriebs,
!
Ausgang zur Ansteuerung des Schrittmotors.
Sub-D-Steckverbinder: 9 Pole
!
Analoge Eingänge zur Istwert-Erfassung
(Temperatur-Werte usw.),
!
Pulsweiten-modulierter Analog-Ausgang (PWM),
Reseviert für Sonder-Anwendungen
Sub-D-Steckverbinder: 9 Pole
!
Serielle Schnittstelle nach RS232
(PC, Laptop usw.)
Verbindung zwischen GND – PE:
!
Verbindung zwischen GND und PE durch ein-
gedrehte Schraube in der Rückwand (Ausliefe-
rungszustand).
!
Trennung zwischen GND und PE Gehäuse
durch entfernen der Schraube von der Rück-
wand.
Stand:29.10.1999
B e d i e n u n g s a n l e i t u n g P S 5 0
Anschlüsse
8
1
20
37
19
X 1
I/O
-
+
Power
Verbindung (connection)
PE
trennen (open)
Type:
PS50-B
ID:
980-050
Ser.No.:
Software:
Q.C.:
voltage/Spann.:
24V DC
power/Leistung:
10 W
configuration:
SM
SE
8
15
1
5
9
6
9
6
9
1
1
5
X 2
X 3
X 4
Axis
Analog
RS232
PE
