2.
Technische Daten
In diesem Kapitel sind die technischen Daten der PS50 1-Achs-Steuerung beschrieben. Zur Verdrahtung und Inbe-
triebnahme sind vor allem die Anschlußbelegung [2.4] und die Beschreibung der Ein- und Ausgänge [3] wichtig. Im
Kapitel [14] ist ein Anschlußdiagramm dargestellt.
2.1
Abmessungen
Breite : 144 (136) mm
Höhe
: 144 (136) mm
Tiefe
: min.85 mm (mit Akku- Pack, jedoch ohne angeschlossene SUB-D Steckverbinder)
Für den umlaufenden Kragen zum Einbau in Fronttafeln sind 4 mm Überstand zu addieren.
60
136
15
2,5
Wand-Durchbruch
2.2
Kennwerte
Anschlußspannung
Stromaufnahme
Absicherung
Akku-Pack
Drehgebersignale
Zählfrequenz
Ausgangsbelastung
Dig.-Analog-Wandler 1 : +/-10V mit 12-Bit Auflösung
Dig.-Analog-Wandler 2 : 0..10V mit 10-Bit Auflösung
Analog-Dig.-Wandl.1-5 : 0..10V mit 10-Bit Auflösung
Positioniergenauigkeit : +/- 1 Inkrement zuzüglich Fehler der Regelstrecke
Stand:29.10.1999
B e d i e n u n g s a n l e i t u n g P S 5 0

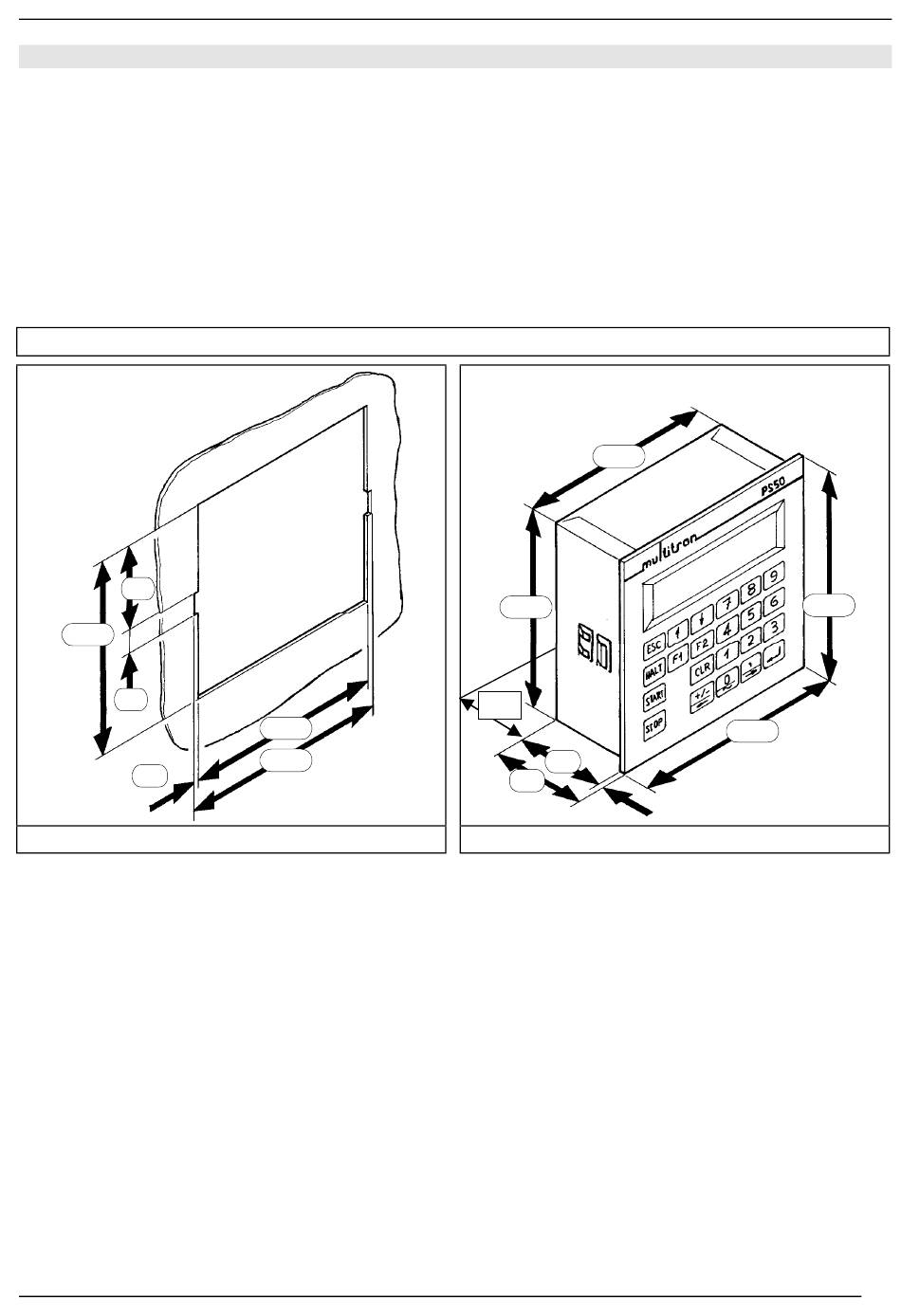

Abmessungen und Einbaumaße
136
141
: +24V DC (19V...30V) Restwelligkeit < 5%
: 400 mA zuzüglich digitale Ausgänge
: Absichern der +24V Steuerungsspannung bis max. 6,3AT.
: 3 x 1,2V NiCd 600-1200mAh (AA)
: 5V differentiell (RS422 nach Heidenhain-Spezifikation)
: max. 300 kHz
: 150 mA / dig. Ausgang
136
30
55
60
6
136
144
CNC - Steuerung PS50
144
