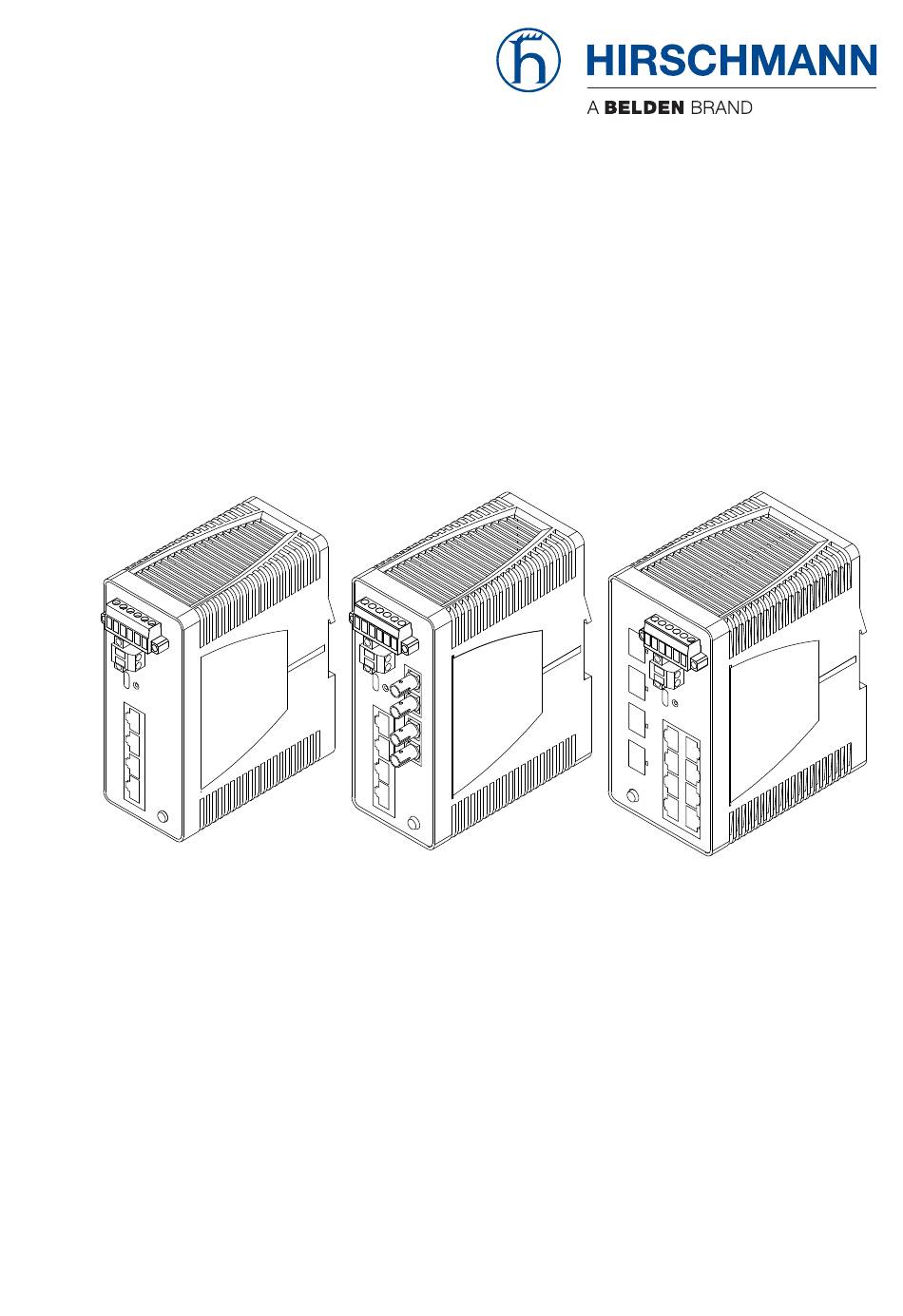

- Seite 1 Anwender-Handbuch Installation Industrial Ethernet BOBCAT Rail Switch BRS20/30/40/50 Installation BRS20/30/40/50 Technische Unterstützung Release 01 11/2018 https://hirschmann-support.belden.com...
- Seite 2 Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden. Diese Druckschrift wurde von Hirschmann Automation and Control GmbH nach bestem Wissen erstellt. Hirschmann behält sich das Recht vor, den Inhalt dieser Druckschrift ohne Ankündigung zu ändern. Hirschmann gibt keine Garantie oder Gewähr- leistung hinsichtlich der Richtigkeit oder Genauigkeit der Angaben in dieser Druckschrift.
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Über dieses Handbuch Legende Beschreibung Allgemeine Beschreibung des Gerätes Gerätename und Produktcode Geräteansichten 1.3.1 Vorderansicht 1.3.2 Rückansicht Spannungsversorgung 1.4.1 Versorgungsspannung Merkmalswert T 1.4.2 Versorgungsspannung Merkmalswert F Ethernet-Ports 1.5.1 10/100-Mbit/s-Twisted-Pair-Port 1.5.2 10/100/1000-Mbit/s-Twisted-Pair-Port 1.5.3 100-Mbit/s-LWL-Port 1.5.4 100/1000-Mbit/s-LWL-Port 1.5.5 100/1000/2500-Mbit/s-LWL-Port Anzeigeelemente 1.6.1 Gerätestatus 1.6.2 Port-Status Management-Schnittstellen... - Seite 4 Klemmblöcke verdrahten 2.4.1 Spannungsversorgung 2.4.2 Signalkontakt (optional) 2.4.3 Digitaler Eingang (optional) Gerät in Betrieb nehmen Datenkabel anschließen Beschriftungsfeld ausfüllen Grundeinstellungen vornehmen Überwachung der Umgebungslufttemperatur Wartung, Service Demontage SFP-Transceiver demontieren (optional) Gerät demontieren Technische Daten Allgemeine Daten Versorgungsspannung Leistungsaufnahme/Leistungsabgabe Signalkontakt Digitaler Eingang Klimatische Bedingungen im Betrieb Klimatische Bedingungen bei Lagerung Maßzeichnungen...
- Seite 5 6.12.1 Fast-Ethernet-SFP-Transceiver 6.12.2 Gigabit-Ethernet-SFP-Transceiver 6.12.3 2,5-Gigabit-Ethernet-SFP-Transceiver 6.12.4 Bidirektionale Fast-Ethernet-SFP-Transceiver 6.12.5 Bidirektionale Gigabit-Ethernet-SFP-Transceiver Lieferumfang Zubehör Allgemeines Zubehör Fast-Ethernet-SFP-Transceiver Gigabit-Ethernet-SFP-Transceiver 2,5-Gigabit-Ethernet-SFP-Transceiver Bidirektionale Fast-Ethernet-SFP-Transceiver Bidirektionale Gigabit-Ethernet-SFP-Transceiver Zugrundeliegende technische Normen Weitere Unterstützung Installation BRS20/30/40/50 Release 01 11/2018...
-
Seite 6: Sicherheitshinweise
Nehmen Sie ausschließlich unbeschädigte Teile in Betrieb. Das Gerät beinhaltet keine Servicebauteile. Bei Funktionsstörungen oder Beschädigungen schalten Sie die Versorgungsspannung ab und senden das Gerät zur Überprüfung an Hirschmann. Bestimmungsgemäßer Gebrauch Verwenden Sie das Produkt ausschließlich für die Anwendungsfälle, welche die Hirschmann-Produktinformationen einschließlich dieses... -
Seite 7: Anforderungen An Den Installationsort
Anforderungen an den Installationsort WARNUNG BRANDGEFAHR Bauen Sie das Gerät in eine Brandschutzumhüllung gemäß EN 62368 beziehungsweise EN 60950-1 ein, wenn Sie es an eine Spannungsversor- gung >100 W (PS3) oder >NEC Class 2 anschließen. Das Nichtbeachten dieser Anweisung kann zu Tod, schwerer Körper- verletzung oder Materialschäden führen. -
Seite 8: Voraussetzungen Für Das Anschließen Elektrischer Leiter
Schirmungsmasse Die Schirmungsmasse der anschließbaren Twisted-Pair-Kabel ist elekt- risch leitend mit dem Erdungsanschluss verbunden. Achten Sie beim Anschließen eines Kabelsegmentes mit kontaktier- tem Schirmungsgeflecht auf mögliche Erdschleifen. Erden Die Erdung erfolgt über die separate Erdungsschraube, die sich links unten an der Gerätevorderseite befindet. -
Seite 9: Voraussetzungen Für Das Anschließen Der Versorgungsspannung
Voraussetzungen für das Anschließen der Versorgungsspannung Stellen Sie vor jedem Anschließen der Versorgungsspannung sicher, dass die genannten Voraussetzungen erfüllt sind. Voraussetzungen: Alle folgenden Voraussetzungen sind erfüllt: Die Versorgungsspannung entspricht der auf dem Typschild des Gerätes angegebenen Spannung. Die Spannungsversorgung entspricht den Anforderungen an eine Sicherheitskleinspan- nung (Safety Extra-low Voltage, SELV) oder ES1 gemäß... -
Seite 10: Led- Oder Laser-Komponenten
LED- oder Laser-Komponenten LED- oder LASER-Komponenten gemäß IEC 60825-1 (2014): LASER KLASSE 1 - CLASS 1 LASER PRODUCT. LICHT EMITTIERENDE DIODE KLASSE 1 - CLASS 1 LED PRODUCT Nationale und internationale Sicherheitsvorschriften Achten Sie auf die Übereinstimmung der elektrischen Installation mit lokalen oder nationalen Sicherheitsvorschriften. -
Seite 11: Relevant Für Den Einsatz In Explosionsgefährdeten Bereichen (Hazardous Locations, Class I, Division 2)
Relevant für den Einsatz in explosionsgefährdeten Bereichen (Hazardous Locations, Class I, Division 2) Explosionsfähige Atmosphäre Üblicher Standort, ungefährlicher Bereich, Class I, Division 2, Groups A, nicht explosionsfähige Atmosphäre B, C, D Explosionsgefährdeter Bereich BRS - Industrial Ethernet BOBCAT Rail Switch Relais Relaiskontakte: Gerät mit Parametern für nicht zündfähige Feldverdrahtung. - Seite 12 Für den Einsatz in explosionsgefährdeten Bereichen Class I Division 2, Groups A, B, C, D: der Aufschrift „FOR USE IN HAZARDOUS LOCATIONS“. Paragraph 501 erfolgen. ACHTUNG – EXPLOSIONSGEFAHR Das Ersetzen jeglicher Bauteile kann die Eignung für explosionsgefährdete Bereiche oder explosionsfähige Atmosphären beeinträchtigen. ACHTUNG –...
-
Seite 13: Ce-Kennzeichnung
Richtlinie des Europäischen Parlaments und des Rates zur Harmonisie- rung der Rechtsvorschriften der Mitgliedstaaten über die elektromagneti- sche Verträglichkeit. Die EU-Konformitätserklärung wird gemäß den oben genannten EU- Richtlinie(n) für die zuständigen Behörden zur Verfügung gehalten bei: Hirschmann Automation and Control GmbH Stuttgarter Str. 45-51 72654 Neckartenzlingen Deutschland www.hirschmann.com Das Gerät ist einsetzbar im Industriebereich. -
Seite 14: Fcc-Hinweis
FCC-Hinweis Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Das Funktionieren ist abhängig von den zwei folgenden Bedingungen: (1) dieses Gerät darf keine schädlichen Störungen verursachen; (2) dieses Gerät muss jede empfangene Störung akzeptieren, einschließlich der Störungen, die uner- wünschtes Funktionieren bewirken könnten. Es wurde nach entsprechender Prüfung festgestellt, dass dieses Gerät den Anforderungen an ein Digitalgerät der Klasse A gemäß... -
Seite 15: Über Dieses Handbuch
Informationen, die Sie zur Installation des Gerätes benötigen, bevor Sie mit der Konfiguration des Gerätes beginnen. Dokumentation, die im „Anwender-Handbuch Installation“ erwähnt wird und Ihrem Gerät nicht in ausgedruckter Form beiliegt, finden Sie als PDF-Dateien zum Download im Internet auf den Hirschmann-Produktseiten (www.hirschmann.com). Installation BRS20/30/40/50 Release 01 11/2018... -
Seite 16: Legende
Legende Die in diesem Handbuch verwendeten Symbole haben folgende Bedeutungen: Aufzählung Arbeitsschritt Zwischenüberschrift Installation BRS20/30/40/50 Release 01 11/2018... -
Seite 17: Beschreibung
Beschreibung Allgemeine Beschreibung des Gerätes BOBCAT Rail Switch Family 12 × Fast-/Gigabit Ethernet Ports • 10/100/1000 Mbit/s RJ45 • 100/1000/2500 Mbit/s SFP • 100 Mbit/s DSC/DST Singlemode www.e-catalog.beldensolutions.com • 100 Mbit/s DSC/DST Multimode Input • Type 3 • IEC 61131-2 •... - Seite 18 USB-C-Schnittstelle (lokal am Gerät) Die Geräte bieten Ihnen einen großen Funktionsumfang, über den Sie die Handbücher zu der Betriebssoftware informieren. Sie finden diese Handbü- cher als PDF-Dateien zum Download im Internet auf den Hirschmann-Pro- duktseiten (www.hirschmann.com). Installation BRS20/30/40/50 Release 01 11/2018...
-
Seite 19: Gerätename Und Produktcode
Gerätename und Produktcode Der Gerätename entspricht dem Produktcode. Der Produktcode setzt sich zusammen aus Merkmalen mit festgelegten Positionen. Die Merkmalswerte stehen für bestimmte Produkteigenschaften. Sie haben zahlreiche Möglichkeiten, die Merkmale des Gerätes zu kombinie- ren. Die möglichen Kombinationen können Sie mit dem Konfigurator ermit- teln, der Ihnen im Belden E-Catalog (www.e-catalog.beldensolutions.com) auf der Webseite des Gerätes zur Verfügung steht. - Seite 20 Position Merkmal Merk- Beschreibung malswert 11 ... 12 Konfiguration der nicht vorhanden ersten Uplink- Ports 1 × DSC-Multimode-Buchse für 100-Mbit/s-LWL-Verbin- dungen 1 × DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbin- dungen 1 × DSC-Singlemode-Buchse für 100-Mbit/s-LWL-Ver- bindungen 1 × DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbin- dungen 1 × DSC-Singlemode (Plus)-Buchse für 100-Mbit/s-LWL- Verbindungen 1 ×...
- Seite 21 Position Merkmal Merk- Beschreibung malswert 13 ... 14 Konfiguration der nicht vorhanden zweiten Uplink- 1 × DSC-Multimode-Buchse für 100-Mbit/s- Ports LWL-Verbindungen 1 × DST-Multimode-Buchse für 100-Mbit/s- LWL-Verbindungen 1 × DSC-Singlemode-Buchse für 100-Mbit/s- LWL-Verbindungen 1 × DST-Singlemode-Buchse für 100-Mbit/s- LWL-Verbindungen 1 × DSC-Singlemode (Plus)-Buchse für 100- Mbit/s-LWL-Verbindungen 1 ×...
- Seite 22 Gerätename und Produktcode a. Entnehmen Sie die Zulassungen und Eigenerklärungen, die im Detail auf Ihr Gerät zutref- fen, dem Datenblatt. Das Datenblatt finden Sie auf den Hirschmann-Produktseiten www.hirschmann.com b. Entnehmen Sie die Zulassungen und Eigenerklärungen, die im Detail auf Ihr Gerät zutref- fen, dem Datenblatt.
-
Seite 23: Geräteansichten
Geräteansichten 1.3.1 Vorderansicht BRS20-04009999-xxC... Power Input Status 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversor- gung und Signalkontakt 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang LED-Anzeigeelemente für Port-Status 4 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen Erdungsschraube Verriegelungsschieber für Hutschienenmontage Beschriftungsfeld für IP-Adresse des Gerätes USB-C-Schnittstelle LED-Anzeigeelemente für Gerätestatus Installation BRS20/30/40/50... - Seite 24 BRS20-0500xx99-xxC... Power Input Status 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversorgung und Signalkontakt 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang LED-Anzeigeelemente für Port-Status abhängig von Gerätevariante DSC- oder DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen DSC- oder DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen 4 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen LED-Anzeigeelemente für Port-Status Erdungsschraube Verriegelungsschieber für Hutschienenmontage...
- Seite 25 BRS20-06xxxx-xxC... Power Input Status 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversorgung und Signalkontakt 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang LED-Anzeigeelemente für Port-Status abhängig von Gerätevariante DSC- oder DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen DSC- oder DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen 4 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen Erdungsschraube Verriegelungsschieber für Hutschienenmontage Beschriftungsfeld für IP-Adresse...
- Seite 26 BRS20-08009999-xxC... BRS40-00089999-xxC... Power Input Status 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversorgung und Signalkontakt 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang BRS20 8 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen BRS40 8 × RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen LED-Anzeigeelemente für Port-Status Verriegelungsschieber für Hutschienenmontage Erdungsschraube Beschriftungsfeld für IP-Adresse USB-C-Schnittstelle...
- Seite 27 BRS20-1200ZZZZ-xxC... BRS30-08040000-xxC... BRS40-00120000-xxC... BRS50-00122Q2Q-xxC... 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversor- gung und Signalkontakt 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang USB-C-Schnittstelle BRS20/30 8 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen BRS40/50 8 × RJ45-Buchse für 10/100/1000-Mbit/s-Twisted-Pair-Verbindungen LED-Anzeigeelemente für Port-Status Verriegelungsschieber für Hutschienenmontage Erdungsschraube Beschriftungsfeld für IP-Adresse...
- Seite 28 BRS20-0900xx99-xxC... Power Input Status 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversorgung und Signalkontakt 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang USB-C-Schnittstelle 8 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen LED-Anzeigeelemente für Port-Status Verriegelungsschieber für Hutschienenmontage Erdungsschraube Beschriftungsfeld für IP-Adresse abhängig von Gerätevariante DSC- oder DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen DSC- oder DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen 10 LED-Anzeigeelemente für Port-Status...
- Seite 29 BRS20-1000xxxx-xxC..Power Input Status 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversorgung und Signalkontakt 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang USB-C-Schnittstelle LED-Anzeigeelemente für Port-Status 8 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen Verriegelungsschieber für Hutschienenmontage Erdungsschraube Beschriftungsfeld für IP-Adresse abhängig von Gerätevariante DSC- oder DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen DSC- oder DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen 10 LED-Anzeigeelemente für Port-Status...
- Seite 30 BRS20-1100xxxx-xxC... Power Input Status 6-poliger Klemmblock mit Schraubverriegelung für redundante Spannungsversorgung und Signalkontakt 2-poliger Klemmblock mit Schraubverriegelung für den digitalen Eingang USB-C-Schnittstelle 8 × RJ45-Buchse für 10/100-Mbit/s-Twisted-Pair-Verbindungen LED-Anzeigeelemente für Port-Status Verriegelungsschieber für Hutschienenmontage Erdungsschraube Beschriftungsfeld für IP-Adresse abhängig von Gerätevariante DSC- oder DST-Singlemode-Buchse für 100-Mbit/s-LWL-Verbindungen DSC- oder DST-Multimode-Buchse für 100-Mbit/s-LWL-Verbindungen LED-Anzeigeelemente für Port-Status...
-
Seite 31: Rückansicht
1.3.2 Rückansicht Abb. 1: Rückansicht der BRS20/30/40/50-Gerätevarianten Verriegelungsschieber für Hutschienenmontage Installation BRS20/30/40/50 Release 01 11/2018... -
Seite 32: Spannungsversorgung
Spannungsversorgung 1.4.1 Versorgungsspannung Merkmalswert T Zur Spannungsversorgung des Gerätes steht zur Verfügung: 6-poliger Klemmblock Informationen zum Anschließen der Versorgungsspannung finden Sie hier: Siehe „Versorgungsspannung Merkmalswert T” auf Seite 44. 1.4.2 Versorgungsspannung Merkmalswert F Zur Spannungsversorgung des Gerätes steht zur Verfügung: ... -
Seite 33: Pinbelegung
Dieser Port unterstützt: Autonegotiation Autopolarity Autocrossing 10 Mbit/s halbduplex, 10 Mbit/s vollduplex 100 Mbit/s halbduplex, 100 Mbit/s vollduplex 1000 Mbit/s vollduplex Lieferzustand: Autonegotiation aktiviert Das Gehäuse des Ports ist galvanisch mit der Frontblende verbunden. Die Pinbelegung entspricht MDI-X. -
Seite 34: 100/1000-Mbit/S-Lwl-Port
1.5.4 100/1000-Mbit/s-LWL-Port Dieser Port ist als SFP-Schacht ausgeführt. Der 100/1000-Mbit/s-LWL-Port bietet Ihnen die Möglichkeit, Netzkomponen- ten entsprechend der Norm IEEE 802.3 100BASE-FX/1000BASE-SX/ 1000BASE-LX anzuschließen. Dieser Port unterstützt: 100 Mbit/s vollduplex 1000 Mbit/s vollduplex Lieferzustand: 100 Mbit/s vollduplex bei Einsatz eines 100-Fast-Ethernet-SFP-Transcei- vers ... -
Seite 35: Anzeigeelemente
Anzeigeelemente 1.6.1 Gerätestatus Diese LEDs geben Auskunft über Zustände, die Auswirkung auf die Funktion des gesamten Gerätes haben. Power Status Abb. 2: LED-Anzeigeelemente für Gerätestatus Anzeige Farbe Aktivität Bedeutung Power Versorgungsspan- — keine Versorgungsspannungen 1 und 2 sind zu nung niedrig. -
Seite 36: Port-Status
Anzeige Farbe Aktivität Bedeutung Speichermedium — keine kein ACA gesteckt ACA22-USB-C grün leuchtet ACA ist gesteckt (EEC) blinkt 3 × pro Gerät schreibt auf/liest vom Periode Speichermedium gelb leuchtet ACA ist in keinem betriebsbereiten Zustand Tab. 3: Bedeutung der Geräte-Anzeigeelemente 1.6.2 Port-Status Diese LEDs zeigen portbezogene Informationen an. - Seite 37 LS/DA LS/DA Abb. 4: LED-Anzeigeelemente bei Gerätevarianten mit DSC-, DST- und 8 × RJ45-Buchsen LS/DA LS/DA Abb. 5: LED-Anzeigeelemente bei Gerätevarianten mit SFP-Schächten und 8 × RJ45-Buchsen Anzeige Farbe Aktivität Bedeutung Linkstatus — keine Gerät erkennt einen ungültigen oder fehlen- Daten den Link grün...
-
Seite 38: Management-Schnittstellen
Gerätefunktionen zu überwachen. In der Konfiguration des Gerätes legen Sie fest, wie das Gerät den Signal- kontakt verwendet. Detaillierte Informationen zu Anwendungsmöglichkeiten und Konfiguration des Signalkontaktes finden Sie in der Software-Benutzerdokumentation auf den Hirschmann-Produktseiten (www.hirschmann.com). Installation BRS20/30/40/50 Release 01 11/2018... -
Seite 39: Usb-C-Schnittstelle
Speichern/Laden der Konfigurationsdaten und Diagnoseinformationen und zum Laden der Software. Sie haben die Möglichkeit, über die USB-C-Schnittstelle, Ihr Gerät zu konfi- gurieren. Detaillierte Informationen finden Sie in der Software-Benutzerdoku- mentation auf den Hirschmann-Produktseiten unter www.hirschmann.com Die USB-C-Schnittstelle hat folgende Eigenschaften: ... -
Seite 40: Digitaler Eingang
In der Konfiguration des Gerätes legen Sie fest, wie das Gerät den digitalen Eingang verwendet. Detaillierte Informationen zu Anwendungsmöglichkeiten und Konfiguration des digitalen Eingangs finden Sie in der Software-Benutzerdokumentation auf den Hirschmann-Produktseiten (www.hirschmann.com). Installation BRS20/30/40/50 Release 01 11/2018... -
Seite 41: Installation
Installation Die Geräte sind für die Praxis in der rauen industriellen Umgebung entwickelt. Das Gerät wird in betriebsbereitem Zustand ausgeliefert. Führen Sie folgende Schritte aus, um das Gerät zu installieren und zu konfi- gurieren: Paketinhalt prüfen Gerät montieren und erden ... -
Seite 42: Erden
Abb. 9: Montage auf die Hutschiene Gehen Sie wie folgt vor: Hängen Sie die obere Rastführung des Gerätes in die Hutschiene ein. Drücken Sie das Gerät nach unten und gegen die Hutschiene. Rasten Sie das Gerät ein. 2.2.2 Erden 0.5 Nm... -
Seite 43: Sfp-Transceiver Montieren (Optional)
SFP-Transceiver montieren (optional) Voraussetzung: Setzen Sie ausschließlich SFP-Transceiver von Hirschmann ein. Siehe „Zubehör” auf Seite 73. Abb. 11: SFP-Transceiver montieren: Montagereihenfolge Gehen Sie wie folgt vor: Entnehmen Sie den SFP-Transceiver der Transportverpackung (1). Entfernen Sie die Schutzkappe vom SFP-Transceiver (2). -
Seite 44: Versorgungsspannung Merkmalswert T
Versorgungsspannung Merkmalswert T RELAY +24 V(P1) +24 V(P2) 0 V 0 V 12 V DC ... 24 V DC 12 V DC ... 24 V DC 0.5 Nm 4.4 lb-in Abb. 12: (1) Gleichspannung-Anschluss am Gerät, (2) Klemmblock montiert am Gerät (Vorderansicht), Anzugsdrehmoment, (3) Klemmblock montiert am Gerät (Ansicht von oben). - Seite 45 Versorgungsspannung Merkmalswert F RELAY +24 V(P1) +24 V(P2) 0 V 0 V 24 V DC ... 48 V DC 24 V DC ... 48 V DC RELAY +24 V(P1) +24 V(P2) 0 V 0 V 24 V AC 24 V AC 0.5 Nm 4.4 lb-in Abb.
-
Seite 46: Signalkontakt (Optional)
Befestigen Sie die verbundenen Leiter, indem Sie die Schrauben der Klemmen anziehen. Montieren Sie den Klemmblock am Gerät durch Verschrauben. 2.4.2 Signalkontakt (optional) RELAY 0.5 Nm 4.4 lb-in Abb. 14: (1) Anschluss am Gerät, (2) Klemmblock montiert am Gerät (Vorderan- sicht), Anzugsdrehmoment, (3) Klemmblock montiert am Gerät (Ansicht von oben). -
Seite 47: Digitaler Eingang (Optional)
2.4.3 Digitaler Eingang (optional) Input 0.5 Nm 4.4 lb-in Abb. 15: (1) Anschluss am Gerät, (2) Klemmblock montiert am Gerät (Vorderan- sicht), Anzugsdrehmoment. Signal, Klemme Funktion DI (+) Signaleingang DI (−) Bezugspotential Tab. 8: Digitaler Eingang: Pinbelegung Gehen Sie wie folgt vor: ... -
Seite 48: Anschlusskonstellationen Von Sensoren
Anschlusskonstellationen von Sensoren Input + 24 V + 24 V Abb. 16: Anschluss eines Sensors mit gesonderter Spannungsversorgung 1 - Sensor 2 - BRS20/30/40/50 3 - Gesonderte Spannungsversorgung für Sensor Input +24 V Abb. 17: Anschluss eines Sensors mit gesonderter Spannungsversorgung 1 - Schalter (2-Draht-Sensor) 2 - BRS20/30/40/50 3 - Gesonderte Spannungsversorgung für Sensor... -
Seite 49: Datenkabel Anschließen
Datenkabel anschließen Beachten Sie folgende allgemeine Empfehlungen zur Datenverkabelung in Umgebungen mit hohem elektrischem Störpotential: Wählen Sie die Länge der Datenkabel so kurz wie möglich. Verwenden Sie für die Datenübertragung zwischen Gebäuden optische Datenkabel. Sorgen Sie bei Kupferverkabelung für einen ausreichenden Abstand zwi- schen Spannungsversorgungskabeln und Datenkabeln. -
Seite 50: Lieferzustand
AutoConfiguration Adapter ACA22-USB-C (EEC) Konfiguration über USB-C-Schnittstelle Lieferzustand IP-Adresse: Gerät sucht IP-Adresse über DHCP Password für Management: user, password: public (ausschließlich Leserecht) admin, password: private (Lese- und Schreibrecht) Ethernet-Ports: Link-Status wird nicht ausgewertet (Signalkontakt) ... -
Seite 51: Überwachung Der Umgebungslufttemperatur
Überwachung der Umgebungslufttemperatur Betreiben Sie das Gerät ausschließlich bis zur angegebenen maximalen Umgebungslufttemperatur. Siehe „Klimatische Bedingungen im Betrieb” auf Seite 58. Die Umgebungslufttemperatur ist die Temperatur der Luft 5 cm neben dem Gerät. Sie ist abhängig von den Einbaubedingungen des Gerätes, beispiels- weise dem Abstand zu anderen Geräten oder sonstigen Objekten und der Leistung benachbarter Geräte. -
Seite 52: Wartung, Service
Wartung, Service Beim Design dieses Gerätes hat Hirschmann weitestgehend auf den Ein- satz von Verschleißteilen verzichtet. Die dem Verschleiß unterliegenden Teile sind so bemessen, dass sie im normalen Gebrauch die Produktle- benszeit überdauern. Betreiben Sie dieses Gerät entsprechend den Spe- zifikationen. -
Seite 53: Demontage
Demontage SFP-Transceiver demontieren (optional) Abb. 18: SFP-Transceiver demontieren: Demontagereihenfolge Gehen Sie wie folgt vor: Öffnen Sie die Verriegelung des SFP-Transceivers (1). Ziehen Sie den SFP-Transceiver an der geöffneten Verriegelung aus dem Schacht heraus (2). Verschließen Sie den SFP-Transceiver mit der Schutzkappe (3). Installation BRS20/30/40/50 Release 01 11/2018... -
Seite 54: Gerät Demontieren
Gerät demontieren Abb. 19: Demontage von der Hutschiene Gehen Sie wie folgt vor: Ziehen Sie die Datenkabel ab. Schalten Sie die Versorgungsspannung aus. Ziehen Sie die Klemmblöcke ab. Trennen Sie die Erdung. Führen Sie einen Schraubendreher waagerecht unterhalb des Gehäuses in den Verriegelungsschieber ein. -
Seite 55: Technische Daten
500 g BRS20-1000..T;E... 570 g BRS20-1100..S;C... 500 g BRS20-1100..T;E... 570 g BRS20-1200..S;C... 500 g BRS20-1200..T;E... 570 g BRS30-0804... 570 g BRS40-0008... 500 g BRS40-0012... 570 g BRS50-0012... 570 g Abmessungen Siehe „Maßzeichnungen” auf Seite 59. B × H × T Montage Siehe „Auf die Hutschiene montieren”... -
Seite 56: Leistungsaufnahme/Leistungsabgabe
Versorgungsspannung Merkmalswert T Spannungsausfallüberbrückung <10 ms bei 24 V DC ... 48 V DC und 24 V AC Überstromschutz am Eingang nicht wechselbare Schmelzsicherung Vorsicherung pro Spannungseingang Nenngröße: 2 A ... 10 A Charakteristik: Slow Blow Einschaltspitzenstrom Stromintegral I²t <0,05 A²s Crest-Faktor Anschluss für Funktionserde Siehe „Erden”... -
Seite 57: Signalkontakt
Gerätename Maximale Leistungs- Leistungsabgabe aufnahme BRS20-1200... 31 Btu (IT)/h BRS30-0804... 31 Btu (IT)/h BRS40-0008... 27 Btu (IT)/h BRS40-0012... 11 W 38 Btu (IT/h) BRS50-0012... 12 W 41 Btu (IT)/h Tab. 12: Leistungsaufnahme/Leistungsabgabe Signalkontakt Signalkontakt Gerätevarianten mit Versorgungsspannung Merkmalswert F und T... -
Seite 58: Klimatische Bedingungen Im Betrieb
Digitaler Eingang Eingangsstrom maximal bei Nennwert Ein- 15 mA gangsspannung Zulässiger Ruhestrom für 2-Draht-Sensoren 1,5 mA Eingangskennlinie nach IEC 61131-2 (Strom Typ 3 ziehend) Tab. 14: Digitaler Eingang Klimatische Bedingungen im Betrieb Klimatische Bedingungen im Betrieb Mindestfreiraum um das Gerät Geräteseiten oben und unten: 5 cm Umgebungslufttemperatur Standard... -
Seite 59: Maßzeichnungen
Maßzeichnungen inch 12,3 0.48 103,5 2.24 4.07 14,9 0.59 Abb. 20: Gerätevarianten mit max. 6 Ports Installation BRS20/30/40/50 Release 01 11/2018... - Seite 60 inch 11,8 103,5 0.46 2.87 4.07 14,9 0.59 Abb. 21: Gerätevarianten mit max. 12 Ports Installation BRS20/30/40/50 Release 01 11/2018...
-
Seite 61: Festigkeit
Festigkeit Festigkeit Standard-Anwendungen Marineanwendungen Bahnanwendungen (Gleisbe- reich) gemäß EN 50121-4 IEC 60068-2-6, Test Fc Vibration 5 Hz ... 8,4 Hz mit 3,5 mm Ampli- 2 Hz ... 13,2 Hz mit 1 mm Ampli- — tude tude 8,4 Hz ... 200 Hz mit 1 g 13,2 Hz ... - Seite 62 EMV-Störfestigkeit Standard- Marineanwen- Bahnanwendungen Anwendungen dungen (Gleisbereich) gemäß EN 50121-4 Elektrostatische Entladung EN 61000-4-2 Kontaktentladung ±4 kV ±6 kV ±6 kV EN 61000-4-2 Luftentladung ±8 kV ±8 kV ±8 kV Elektromagnetisches Feld EN 61000-4-3 80 MHz ... 800 MHz — —...
-
Seite 63: Netzausdehnung
6.11 Netzausdehnung Anmerkung: Die bei den Transceivern jeweils angegebenen Leitungslängen gelten bei den jeweiligen Faserdaten (Faserdämpfung und BLP/Dispersion). 6.11.1 10/100/1000-Mbit/s-Twisted-Pair-Port 10/100/1000-Mbit/s-Twisted-Pair-Port Länge eines Twisted-Pair-Segmentes max. 100 m (bei Cat5e-Kabel) Tab. 20: Netzausdehnung: 10/100/1000-Mbit/s-Twisted-Pair-Port 6.11.2 Fast-Ethernet-SFP-Transceiver Produktcode Mode Wellenlänge Faser Systemdämp- Beispiel für LWL- Faserdämpfung BLP/Dispersion... -
Seite 64: Gigabit-Ethernet-Sfp-Transceiver
Produktcode Mode Wellenlänge Faser Systemdämp- Beispiel für LWL- Faserdämpfung BLP/Dispersion fung Leitungslänge -M2, -MM 1300 nm 50/125 µm 0 dB ... 8 dB 0 km ... 5 km 1,0 dB/km 800 MHz×km -M2, -MM 1300 nm 62,5/125 µm 0 dB ... 11 dB 0 km ... -
Seite 65: 2,5-Gigabit-Ethernet-Sfp-Transceiver
Produktcode Mode Wellenlänge Faser Systemdämpfung Beispiel für LWL- Faserdämpfung BLP /Dispersion M-SFP-... Leitungslänge -LH+/LC 1550 nm 9/125 µm 15 dB ... 30 dB 71 km ... 128 km 0,21 dB/km 19 ps/(nm×km) (typisch) -LH+/LC... 1550 nm 9/125 µm 13 dB ... 32 dB 62 km ... -
Seite 66: Bidirektionale Fast-Ethernet-Sfp-Transceiver
Produktcode Mode Wellenlänge Faser Systemdämpfung Beispiel für LWL- Faserdämpfung BLP/Dispersion M-SFP-2.5-... Leitungslänge LH+/LC 1550,12 nm 9/125 µm 16 dB ... 31 dB 100 km 0,25 dB/km 19 ps/(nm×km) LH+/LC 1550,12 nm 9/125 µm 16 dB... 31 dB 160 km 0,25 dB/km 19 ps/(nm×km) Tab. -
Seite 67: Bidirektionale Gigabit-Ethernet-Sfp-Transceiver
6.11.6 Bidirektionale Gigabit-Ethernet-SFP-Transceiver Produktcode Mode Wellenlänge Wellenlänge Faser Systemdämpfung Beispiel für LWL- Faserdämpfung Dispersion SFP-GIG-B... Leitungslänge SFP-GIG-BA LX/ 1310 nm 1550 nm 9/125 µm 0 dB ... 15 dB 0 km ... 20 km 0,4 dB/km 3,5 ps/(nm×km) LC EEC SFP-GIG-BB LX/ 1550 nm 1310 nm... -
Seite 68: Derating Bedingt Durch Sfp-Transceiver
6.12 Derating bedingt durch SFP-Transceiver 6.12.1 Fast-Ethernet-SFP-Transceiver Produktcode Derating bei einem 60 °C-Gerät Derating bei einem 70 °C-Gerät Bestellnummer pro eingesetztem Transceiver pro eingesetztem Transceiver M-FAST SFP-MM/LC 943 865-001 M-FAST SFP-MM/LC EEC 0 K 943 945-001 M-FAST SFP-SM/LC 943 866-001 M-FAST SFP-SM/LC EEC 943 946-001 M-FAST SFP-SM+/LC... -
Seite 69: Gigabit-Ethernet-Sfp-Transceiver
6.12.2 Gigabit-Ethernet-SFP-Transceiver Produktcode Derating bei einem 60 °C-Gerät Derating bei einem 70 °C-Gerät Bestellnummer pro eingesetztem Transceiver pro eingesetztem Transceiver M-SFP-SX/LC 943 014-001 M-SFP-SX/LC EEC 943 896-001 M-SFP-LX/LC 943 015-001 M-SFP-LX/LC EEC 943 897-001 M-SFP-LH/LC 943 042-001 M-SFP-LH/LC EEC 943 898-001 M-SFP-LH+/LC 943 049-001 M-SFP-TX/RJ45... -
Seite 70: Bidirektionale Fast-Ethernet-Sfp-Transceiver
Produktcode Derating bei einem 60 °C-Gerät Derating bei einem 70 °C-Gerät Bestellnummer pro eingesetztem Transceiver pro eingesetztem Transceiver M-SFP-2,5-SM/LC EEC 942 164-001 M-SFP-2,5-SM+/LC EEC 942 165-001 M-SFP-2,5-LH/LC 942 220-001 M-SFP-2,5-LH+/LC 942 221-001 Tab. 29: Derating bedingt durch 2,5-Gigabit-Ethernet-SFP-Transceiver a - Bei Einsatz eines SFP-Transceivers ohne die Erweiterung „EEC“ verringert sich die Gerätetemperatur um 15 K. 6.12.4 Bidirektionale Fast-Ethernet-SFP-Transceiver Produktcode... - Seite 71 Produktcode Derating bei einem 60 °C-Gerät Derating bei einem 70 °C-Gerät Bestellnummer pro eingesetztem Transceiver pro eingesetztem Transceiver SFP-GIG-BB LX+/LC EEC tbd 942 208-002 SFP-GIG-BA LH/LC EEC 942 209-001 SFP-GIG-BB LH/LC EEC 942 209-002 Tab. 31: Derating bedingt durch bidirektionale Gigabit-Ethernet-SFP-Transceiver...
-
Seite 72: Lieferumfang
Lieferumfang Lieferumfang 1 × Gerät 1 × Allgemeine Sicherheitshinweise 1 × Klemmblock für Versorgungsspannung und Signalkontakt 1 × Klemmblock für den digitalen Eingang Tab. 32: Lieferumfang Installation BRS20/30/40/50 Release 01 11/2018... -
Seite 73: Zubehör
943 948-001 SFP-FAST-MM/LC 942 194-001 SFP-FAST-MM/LC EEC 942 194-002 SFP-FAST-SM/LC 942 195-001 SFP-FAST-SM/LC EEC 942 195-002 Tab. 34: Zubehör: Fast-Ethernet-SFP-Transceiver a. Weitere Informationen zu den Zertifizierungen finden Sie im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com). Installation BRS20/30/40/50 Release 01 11/2018... -
Seite 74: Gigabit-Ethernet-Sfp-Transceiver
M-SFP-LH+/LC EEC 942 119-001 SFP-GIG-LX/LC 942 196-001 SFP-GIG-LX/LC EEC 942 196-002 Tab. 35: Zubehör: Gigabit-Ethernet-SFP-Transceiver a. Weitere Informationen zu den Zertifizierungen finden Sie im Internet auf den Hirschmann- Produktseiten (www.hirschmann.com). 2,5-Gigabit-Ethernet-SFP-Transceiver 2,5 Gigabit-Ethernet-SFP-Transceiver Bestellnummer M-SFP-2,5-MM/LC EEC 942 162-001 M-SFP-2,5-SM-/LC EEC... -
Seite 75: Bidirektionale Fast-Ethernet-Sfp-Transceiver
Bidirektionale Fast-Ethernet-SFP- Transceiver Bidirektionale Fast-Ethernet-SFP-Transceiver Bestellnummer SFP-FAST-BA MM/LC EEC 942 204-001 SFP-FAST-BB MM/LC EEC 942 204-002 SFP-FAST-BA SM/LC EEC 942 205-001 SFP-FAST-BB SM/LC EEC 942 205-002 SFP-FAST-BA SM+/LC EEC 942 206-001 SFP-FAST-BB SM+/LC EEC 942 206-002 Tab. 37: Zubehör: Bidirektionale Fast-Ethernet-SFP-Transceiver Bidirektionale Gigabit-Ethernet-SFP- Transceiver Bidirektionale Gigabit-Ethernet-SFP-Transceiver... -
Seite 76: Zugrundeliegende Technische Normen
Wenn Ihr Gerät über eine Schiffszulassung nach DNV GL verfügt, finden Sie das Zulassungskennzeichen auf dem Geräte-Label aufgedruckt. Ob Ihr Gerät über andere Schiffszulassungen verfügt, erfahren Sie auf der Hirsch- mann-Website unter www.hirschmann.com in den Produktinformationen. Das Gerät erfüllt die genannten technischen Normen im Allgemeinen in der aktuellen Fassung. -
Seite 77: Weitere Unterstützung
Der Support reicht von der Inbetriebnahme über den Bereitschaftsservice bis zu Wartungskonzepten. Mit dem Hirschmann Competence Center entscheiden Sie sich in jedem Fall gegen jeglichen Kompromiss. Das kundenindividuelle Angebot lässt Ihnen die Wahl, welche Komponenten Sie in Anspruch nehmen.
