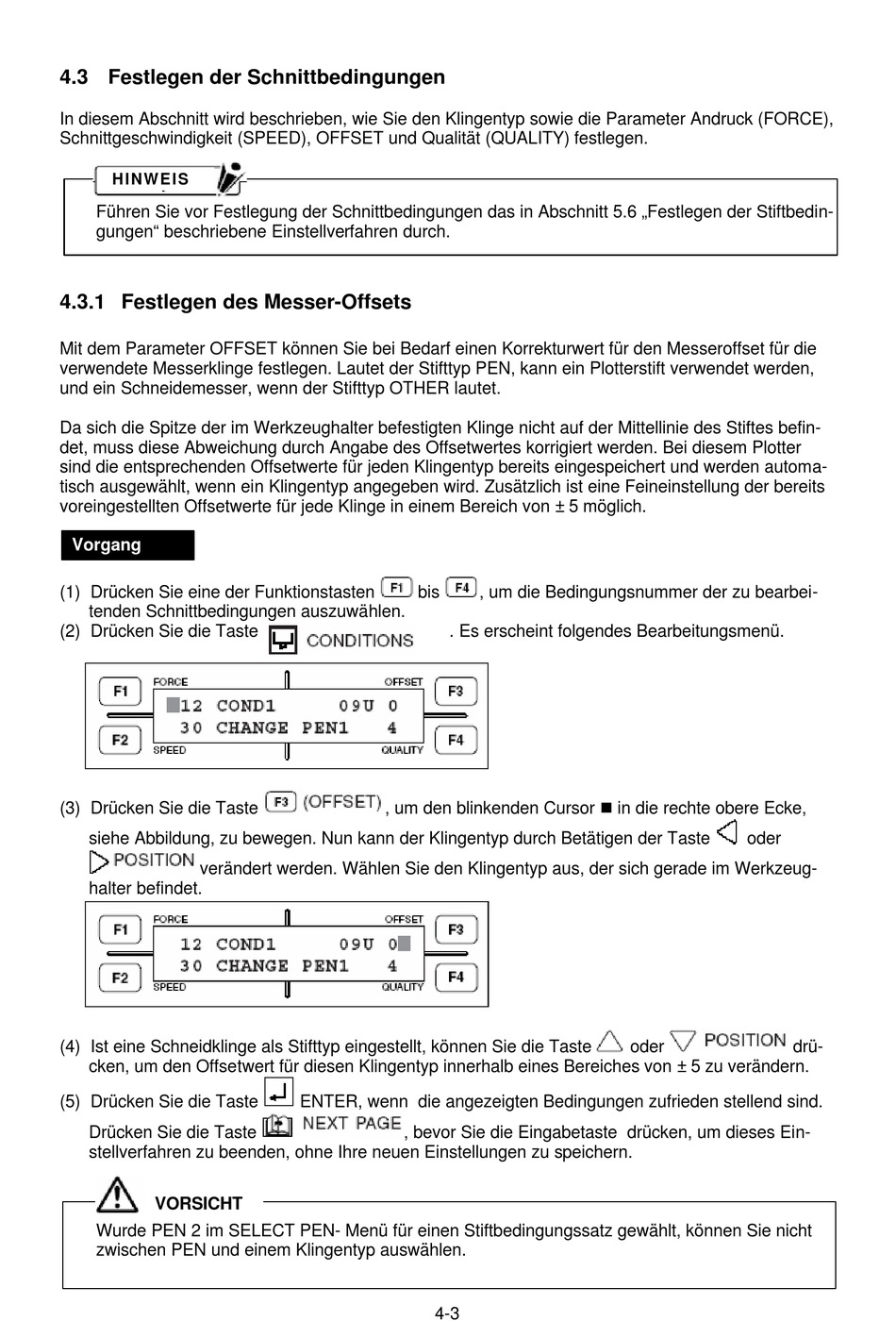

4.3 Festlegen der Schnittbedingungen
In diesem Abschnitt wird beschrieben, wie Sie den Klingentyp sowie die Parameter Andruck (FORCE),
Schnittgeschwindigkeit (SPEED), OFFSET und Qualität (QUALITY) festlegen.
H I N W E I S
Führen Sie vor Festlegung der Schnittbedingungen das in Abschnitt 5.6 „Festlegen der Stiftbedin-
gungen" beschriebene Einstellverfahren durch.
4.3.1 Festlegen des Messer-Offsets
Mit dem Parameter OFFSET können Sie bei Bedarf einen Korrekturwert für den Messeroffset für die
verwendete Messerklinge festlegen. Lautet der Stifttyp PEN, kann ein Plotterstift verwendet werden,
und ein Schneidemesser, wenn der Stifttyp OTHER lautet.
Da sich die Spitze der im Werkzeughalter befestigten Klinge nicht auf der Mittellinie des Stiftes befin-
det, muss diese Abweichung durch Angabe des Offsetwertes korrigiert werden. Bei diesem Plotter
sind die entsprechenden Offsetwerte für jeden Klingentyp bereits eingespeichert und werden automa-
tisch ausgewählt, wenn ein Klingentyp angegeben wird. Zusätzlich ist eine Feineinstellung der bereits
voreingestellten Offsetwerte für jede Klinge in einem Bereich von ± 5 möglich.
Vorgang
(1) Drücken Sie eine der Funktionstasten
tenden Schnittbedingungen auszuwählen.
(2) Drücken Sie die Taste
(3) Drücken Sie die Taste
siehe Abbildung, zu bewegen. Nun kann der Klingentyp durch Betätigen der Taste
verändert werden. Wählen Sie den Klingentyp aus, der sich gerade im Werkzeug-
halter befindet.
(4) Ist eine Schneidklinge als Stifttyp eingestellt, können Sie die Taste
cken, um den Offsetwert für diesen Klingentyp innerhalb eines Bereiches von ± 5 zu verändern.
(5) Drücken Sie die Taste
Drücken Sie die Taste
stellverfahren zu beenden, ohne Ihre neuen Einstellungen zu speichern.
VORSICHT
Wurde PEN 2 im SELECT PEN- Menü für einen Stiftbedingungssatz gewählt, können Sie nicht
zwischen PEN und einem Klingentyp auswählen.
bis
. Es erscheint folgendes Bearbeitungsmenü.
, um den blinkenden Cursor n in die rechte obere Ecke,
ENTER, wenn die angezeigten Bedingungen zufrieden stellend sind.
, bevor Sie die Eingabetaste drücken, um dieses Ein-
4-3
, um die Bedingungsnummer der zu bearbei-
oder
oder
drü-
