10.4 Festlegen der Bedingungen für die Schnittstelle RS-232C
Achten Sie darauf, dass dieser Parameter sowohl für die Softwareanwendung als auch den Plotter
gleich lautet.

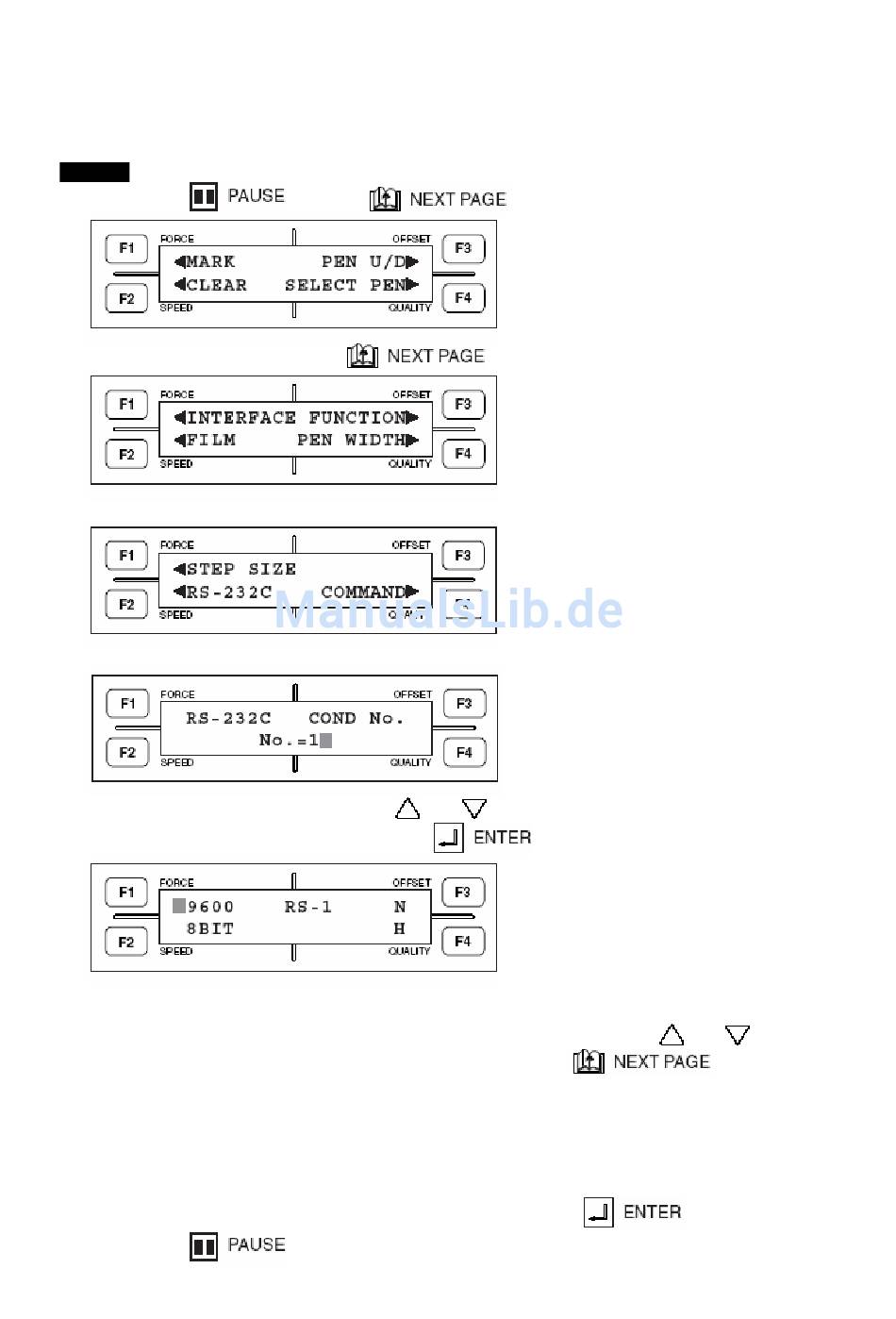

Vorgang
(1) Drücken Sie
(2) Drücken Sie erneut auf die Taste
(3) Drücken Sie F1 (INTERFACE), es erscheint folgendes Menü.
(4) Drücken Sie F2 (RS-232C), es erscheint folgendes Menü.
(5) Gehen Sie mit Hilfe der Positionstasten
bearbeitet werden soll und drücken Sie dann
(6) Bewegen Sie den blinkenden Cursor mittels der Funktionstasten (F1 bis F4) an den zu bearbei-
tenden Parameter.
Zum Ändern der angezeigten Einstellung benutzen Sie die Positionstasten
Wenn Sie keine Änderungen vornehmen möchten, drücken Sie
Die Parameter lauten wie folgt:
Baudrate : 19200, 9600, 4800, 2400, 1200, 600, 300
Datenlänge : 7BIT (7 Bits), 8BIT (8 Bits)
Parität : N (keine), E (gerade), O (ungerade)
Handshake : H (Hardwire), X (X-on/X-off), E (Enq/Ack; nur im Modus HP-GL anwählbar)
Wählen Sie die gewünschten Werte entsprechend denen in Ihrem Softwareprogramm.
(7) Sind Sie mit den Einstellungen zufrieden, drücken Sie die Taste
(8) Drücken Sie
und dann
und
, damit der Plotter in den Bereitschaftsmodus zurückkehrt.
10-3
bis das folgende Menü erscheint.
, um zum folgenden Menü zu gelangen:
zur gewünschten Bedingungsnummer, die
, um folgendes Menü zu erhalten:
und .
.
zum Speichern.
