(6) Wenn die Einstellungen getätigt wurden drücken Sie zum Speichern Ihrer Einstellungen.
(7) Drücken Sie die Taste (PAUSE), damit der Plotter in den Bereitschaftsstatus zurückkehrt.

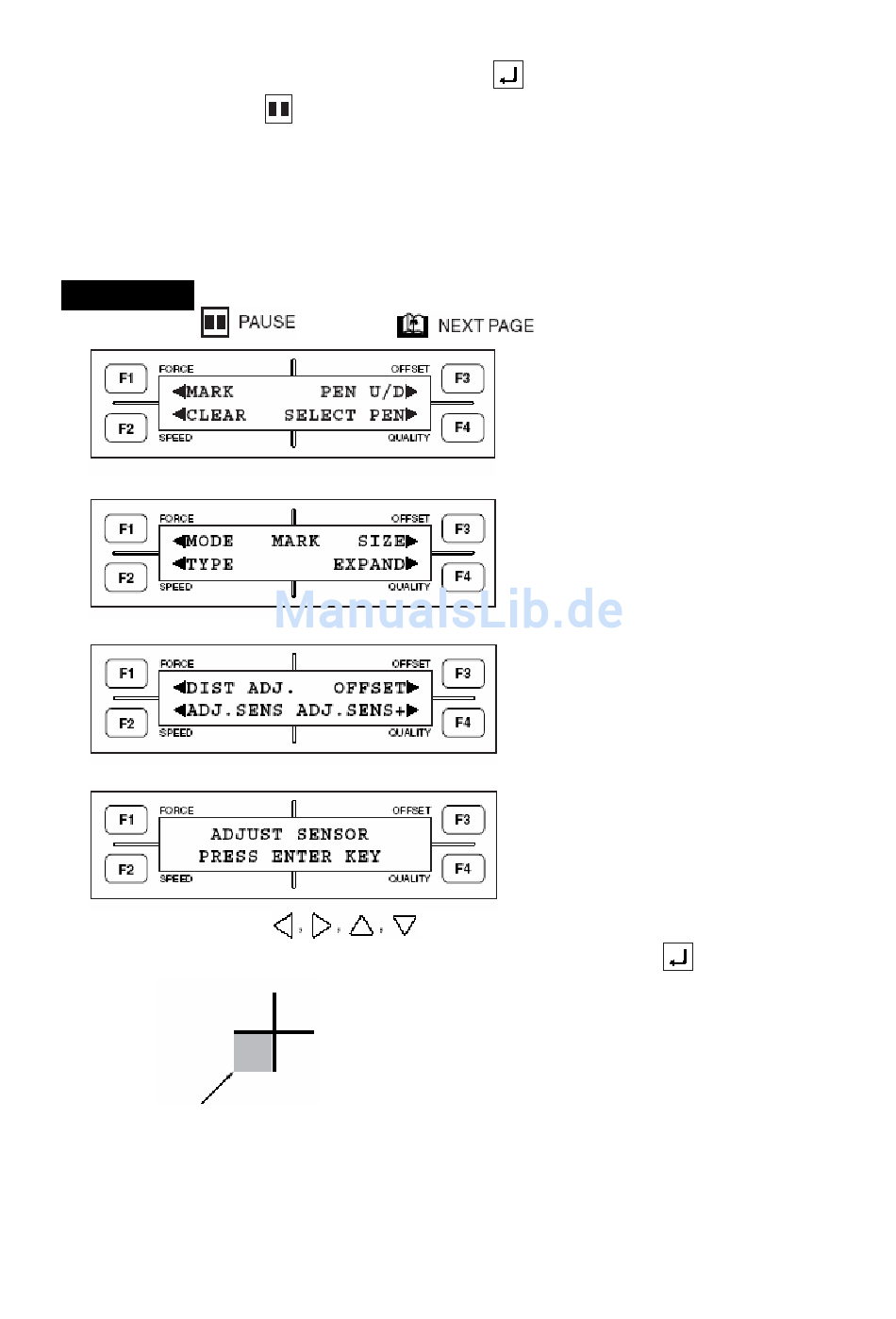

6.11.2 Einstellung des Passermarkensensors

Mit der Funktion MARK ADJ. SENS können Sie den Sensor zum Lesen der Passermarken durch Plot-
ten eines Kreuzsymbols, lesen desselben und Plotten eines weiteren Kreuzes zur Korrektur einstellen.
Die Sensorpräzision kann durch Eingabe eines Korrekturwertes zum Ausgleichen geregelt werden.
Vorgang
(1) Drücken Sie und danach , es erscheint nachfolgendes Menü.
(2) Drücken Sie die Taste F1 (MARK), es erscheint folgendes Menü:
(3) Drücken Sie die Taste F4 (EXPAND), um zum folgenden Menü zu gelangen:
(4) Drücken Sie F2 (ADJ. SENS), es erscheint folgendes Menü.
(5) Mit den Positionstasten fahren Sie den Werkzeugkopf an eine Position in der
Nähe des Kreuzsymbols, siehe Abbildung, und drücken Sie dann die Taste .
Fahren Sie die Stiftspitze in diesen Bereich
6-24
