Positionierung der Medien und der Passermarke
Platzieren Sie die Passermarken nicht an den Rändern des Mediums, damit die Marken gelesen werden können.
Achten Sie darauf, dass sich die Klemmrollen außerhalb der Passermarken befinden.

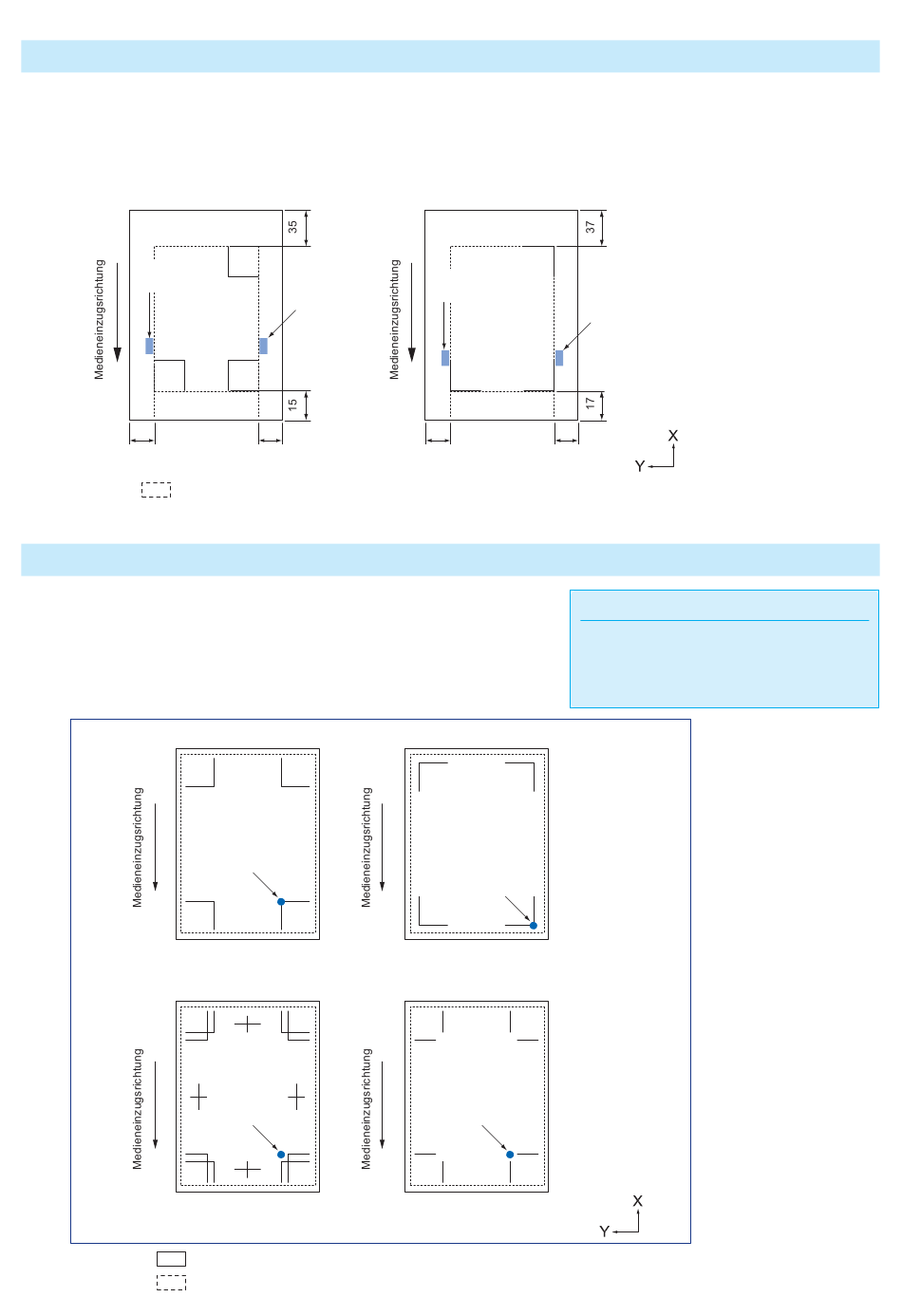

Zeichnen Sie die Passermarken entsprechend der folgenden Abbildung ein.
MARKE TYP 1
Linke
Klemmrolle
15
5
Schneidebereich (gleicher Bereich nach Scannen der Passermarke)
* Wenn die Erweiterungsgrenze bei
1 oder mehr liegt, wird sie 10.
Schneidebereich bei Justierung der Passermarke
Auch beim Justieren der Passermarke können Sie die
Außenseite der Passermarke (Schneidebereich) schneiden.
Medien
Schneidebereich (gleicher Bereich nach Scannen der Passermarke)
Rechte
Klemmrolle
1
MARKE TYP 1
Nullpunkt
MARKE TYP 3
Nullpunkt
MARKE TYP 2
Linke
Klemmrolle
Rechte
Klemmrolle
15
15
Ergänzung
Wenn die Verzerrung aufgrund der
Justierung groß ist, besteht die Möglichkeit,
dass der Schneidebereich verringert wird.
MARKE TYP 2
Nullpunkt
MARKE TYP 4
Nullpunkt
5-6
Einheit: mm
