GRAPHTEC FC4200-60 Benutzerhandbuch Seite 63

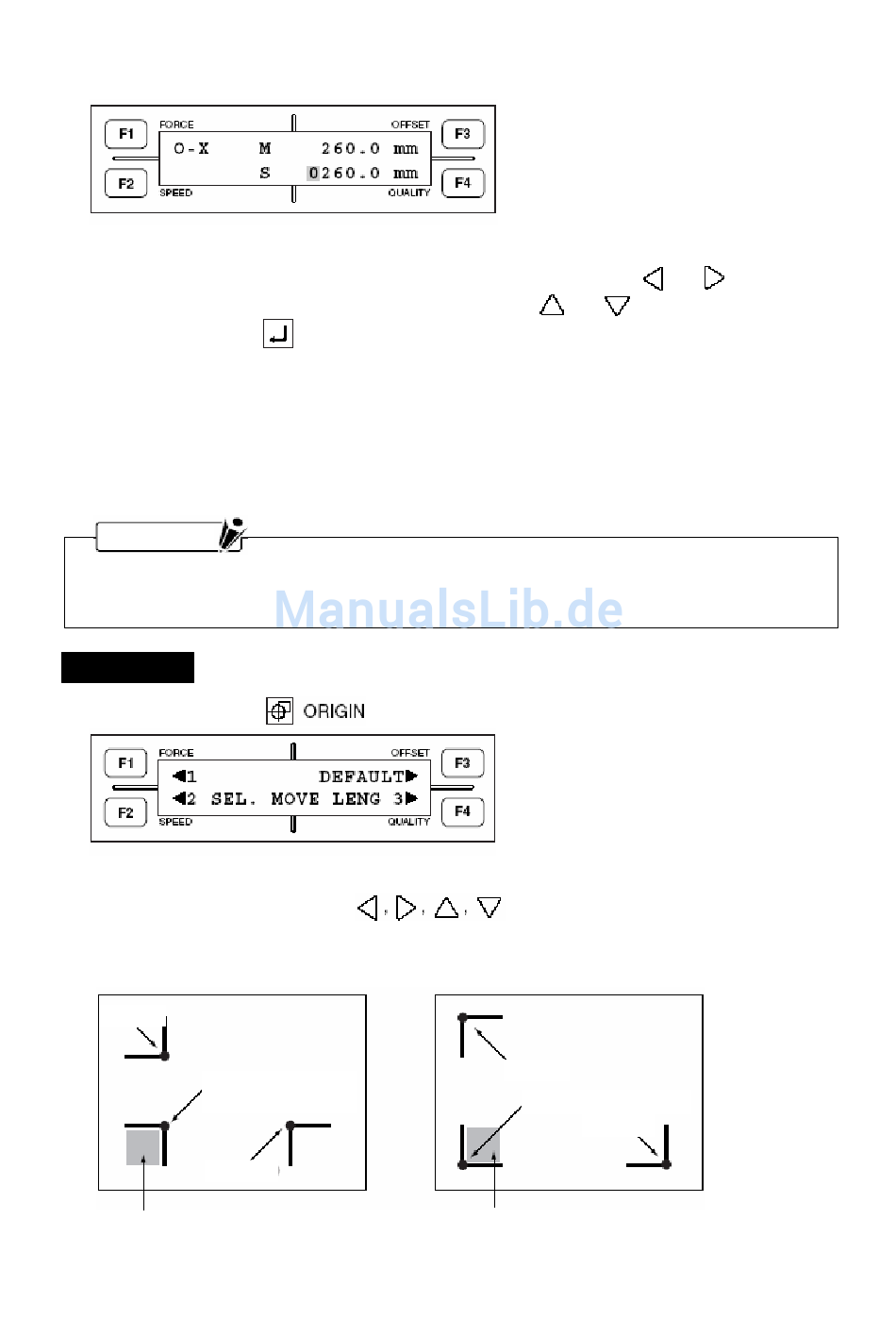

(3) Wenn die beiden Punkte automatisch erkannt wurden, erscheint das folgende Menü (nur wenn
MANUAL als MARK DIST. ADJ. eingestellt ist).
Die erste Zeile im Display zeigt den vom Plotter gelesenen Abstand zwischen Punkt A und B an,
geben Sie in der zweiten Zeile den tatsächlichen Abstand ein.
Zum Bewegen des blinkenden Cursors benutzen Sie die Positionstasten
Zum Ändern des Wertes benutzen Sie die Positionstasten
Drücken Sie die Taste
(4) Nach Drücken der Eingabetaste in Schritt (3), kehrt der Plotter in den Bereitschaftsstatus zurück.
Spezifizieren der 3-Punkte-Erkennung (3POINT)
Das folgende Verfahren erklärt, wie die Koordinatenachsen, basierend auf drei Punkten, ausgerichtet
werden. In diesem Modus liest der Plotter die Punkte an den rechten Winkeln von drei Passermarken,
korrigiert daraufhin die Abweichung in beiden Koordinatenachsen und regelt die Distanzpräzision.
H I N W E I S
Wenn MARK DIST. ADJ. deaktiviert (OFF) ist, 1 mm (jeder Wert unter 1 mm wird aufgerundet)
oder 5 mm (jeder Wert unter 5 mm wird aufgerundet) beträgt, erscheint das Menü zur Eingabe
eines Korrekturwertes, wie in Schritt (3) beschrieben, nicht.
Vorgang
(1) Drücken Sie die Taste
(2) Drücken Sie F3 (DEFAULT), damit der Werkzeugkopf an den ersten Punkt zum Starten der Pas-
sermarkenerkennung zurückfährt. Zum Ausrichten der Position des Nullpunktes der Passermarken
verwenden Sie die Positionstasten
reiches der gewünschten Position des Nullpunktes zu fahren (siehe folgende Abbildungen).
Passermarkenmuster 1
Punkt (C)
Gewünschter Nullpunkt
(A)
Punkt (B)
Bewegen Sie die Werkzeugspitze in diesen Bereich
zum Speichern Ihrer Einstellungen.
, es erscheint folgende Meldung:
6-19
und .
, um die Werkzeugspitze innerhalb des Be-
Passermarkenmuster 2
Punkt (C)
Gewünschter Nullpunkt (A)
Punkt (B)
und .
