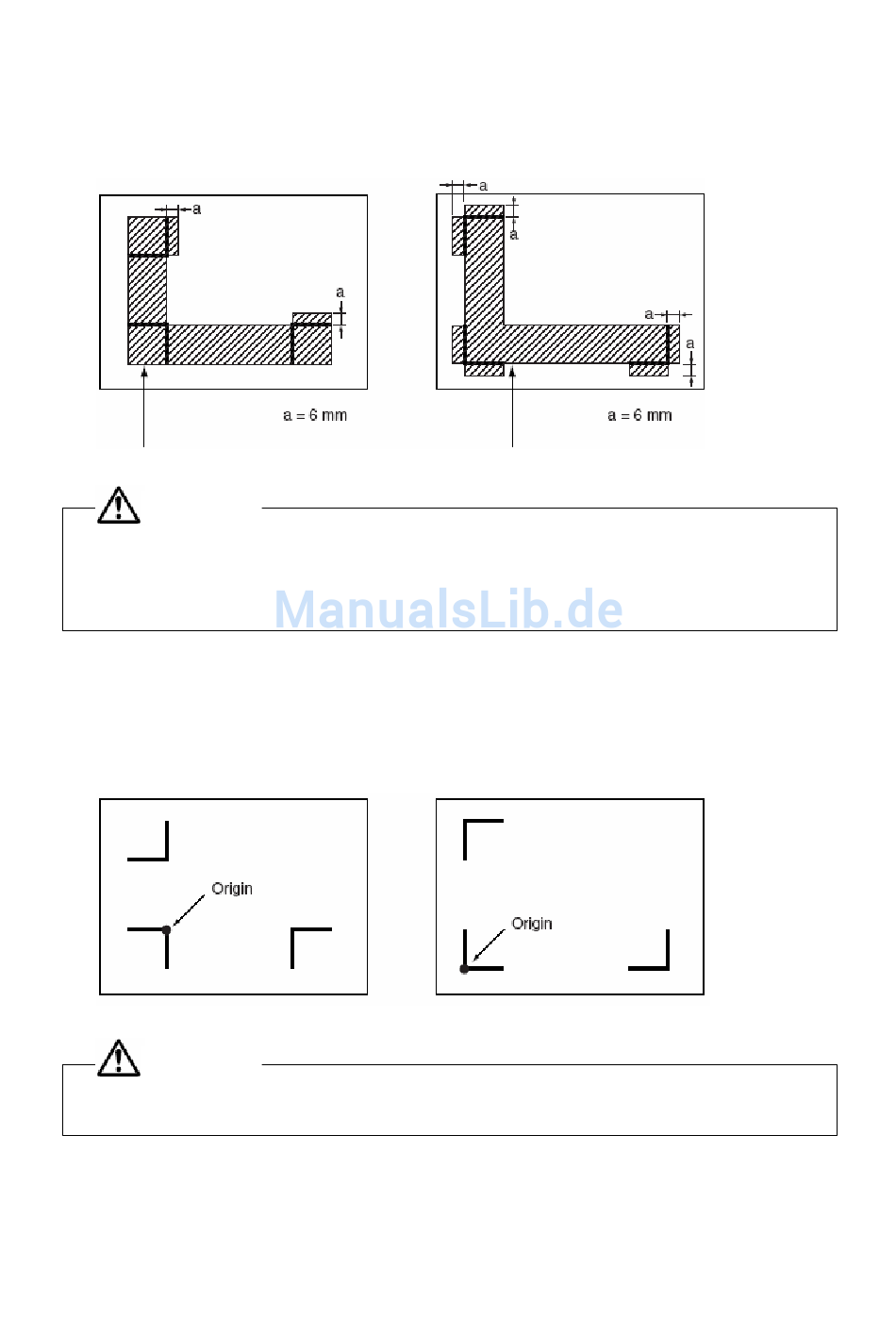

(2) Benötigter Lesebereich zur automatischen Erkennung der Passermarken
Die folgenden Abbildungen zeigen den zur Erkennung der Passermarken benötigten Lesebereich
des Plotters an.
Passermarkenmuster 1
Lesebereich der Passermarken
VORSICHT
•
Plotten Sie nur Passermarken innerhalb des Lesebereiches.
•
Sollten sich Schmutz, Staub oder andere Fremdkörper auf dem Medium befinden, könnte der
Plotter diese als Passermarke erkennen.
•
Verwenden Sie nur schwarze Tinte zum Plotten von Passermarken.
(3) Position des Nullpunktes
Nach dem Lesen der Passermarken wird der Nullpunkt des Plotters wie in den nachfolgenden
Abbildungen dargestellt positioniert.
Passermarkenmuster 1
VORSICHT
Der von der Softwareanwendung ausgegebene Nullpunkt muss ausgerichtet werden, damit er mit
dem Nullpunkt der Passermarken übereinstimmt.
Passermarkenmuster 2
Lesebereich der Passermarken
Passermarkenmuster 2
6-12
