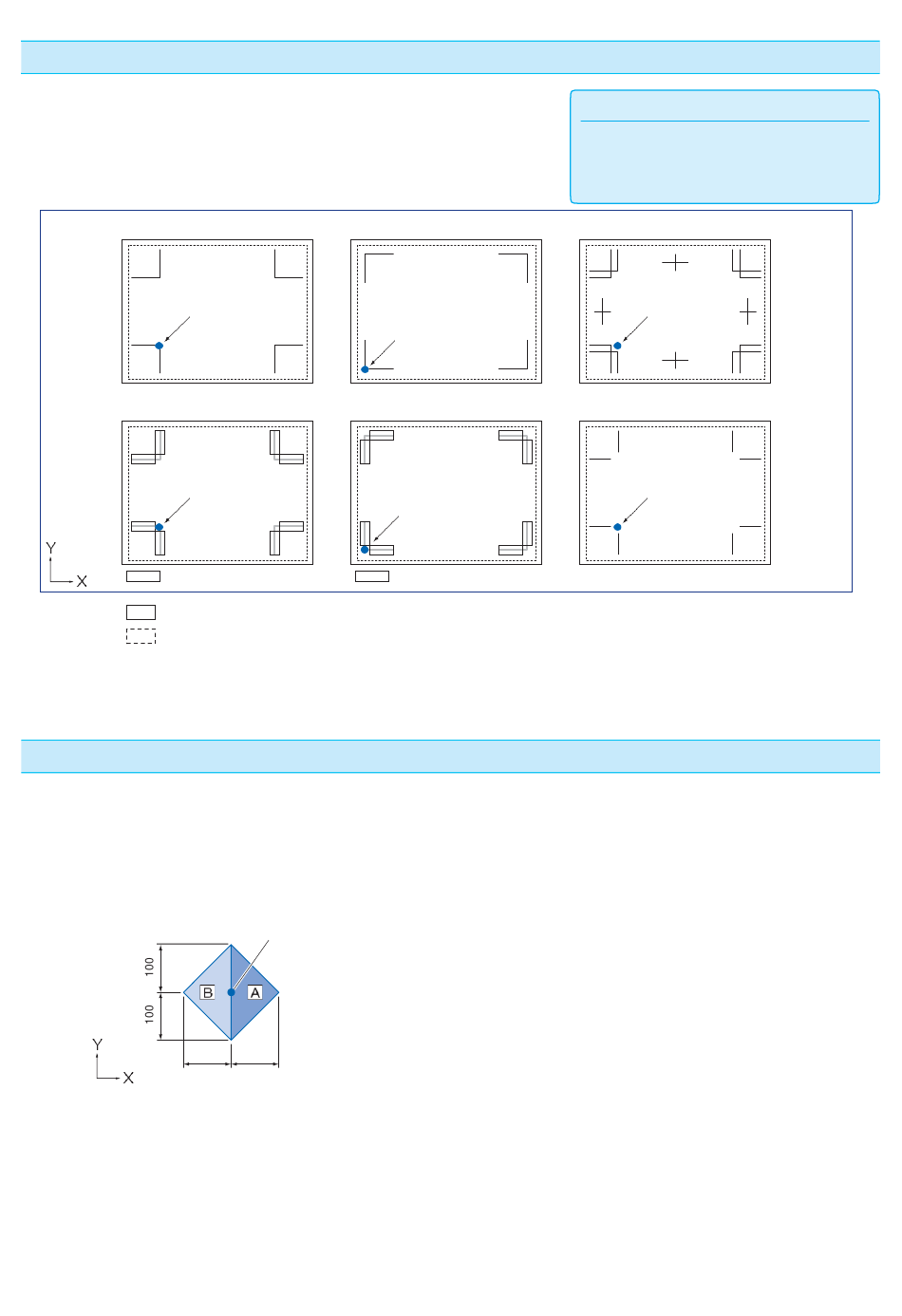

Schneidebereich bei Justierung der Passermarke

Auch beim Justieren der Passermarke können Sie die Außenseite
der Passermarke (Schneidebereich) schneiden.
MARKE TYP 1
MARKE TYP MIRROR 1
Ausschnittbereich
Ausschnittb
Medien

Schneidebereich (gleicher Bereich nach Scannen der Passermarke)

Automatische Erfassung der Position der Passermarke

Die Passermarke wird innerhalb des Bereiches A von der Startposition des Passermarkenscans (Werkzeugposition)
abgetastet.
Wenn die Passermarke innerhalb des Bereiches A nicht erfasst wird, wird sie innerhalb des Bereiches B
erfasst. Nur wenn die Passermarke in Bereich A oder B vorhanden ist, kann sie als Passermarke erkannt
werden.
Startposition des Passermarkenscans
100 100
MARKE TYP 2
MARKE TYP MIRROR 2
Ausschnittbereich
Ausschnittb
Einheit: ca. mm
5-6
Ergänzung
Wenn die Verzerrung aufgrund der
Justierung groß ist, besteht die
Möglichkeit, dass der Schneidebereich
verringert wird.
MARKE TYP 3
MARKE TYP 4
