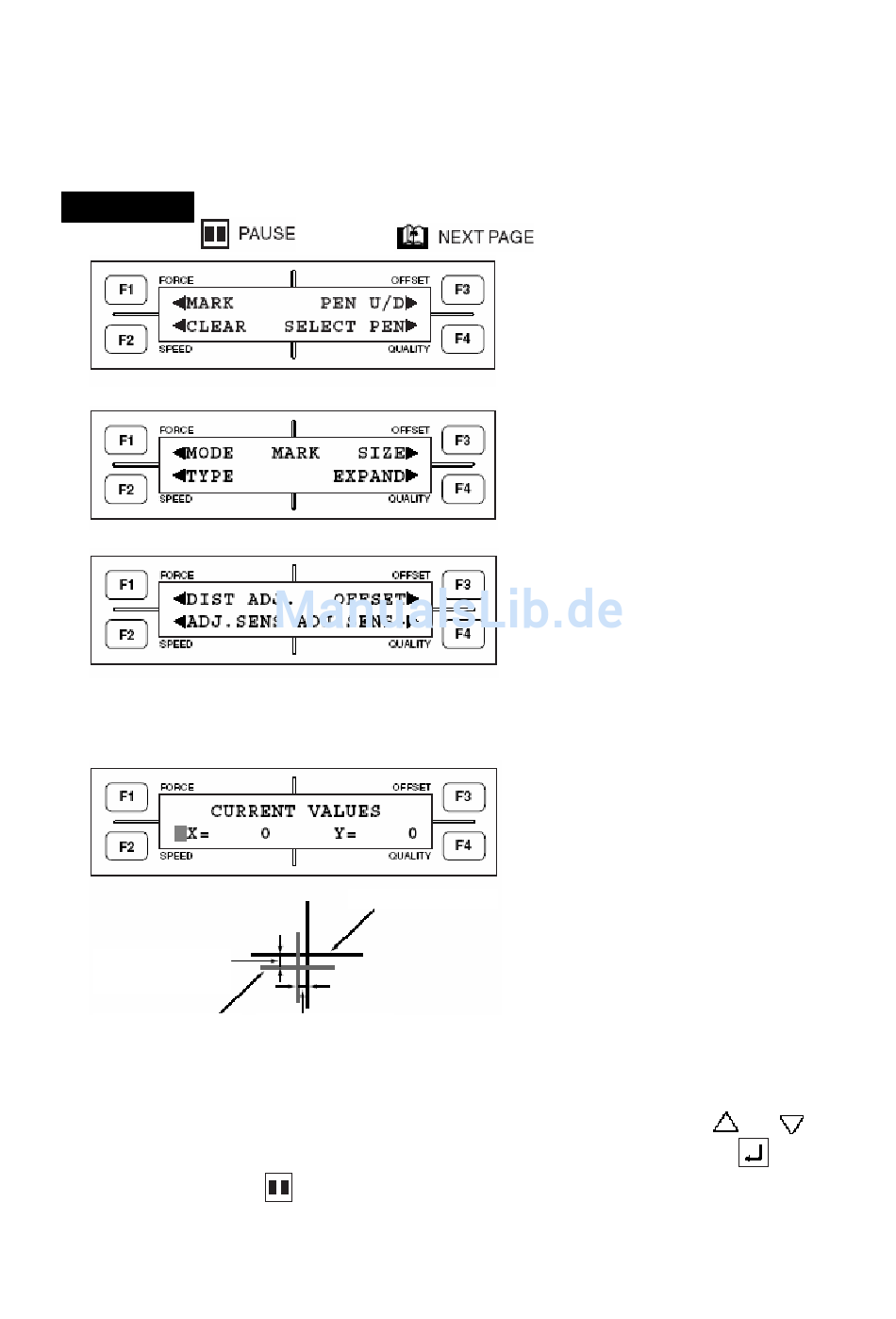

6.11.4 Ausrichten des Sensors durch Drucken eines Kreuzmusters

Mit der Funktion ADJ. SENS+ wird ein Kreuzsymbol gedruckt, gelesen und ein weiteres Kreuzsymbol
geplottet, welches zur Ermittlung des Korrekturwertes verwendet wird, den Sie eingeben müssen, um
die Sensorpräzision einzustellen.
Vorgang
(1) Drücken Sie
(2) Drücken Sie die Taste F1 (MARK), es erscheint folgendes Menü:
(3) Drücken Sie die Taste F4 (EXPAND), um zum folgenden Menü zu gelangen:
(4) Wenn Sie erneut F4 (ADJ. SENS+) drücken, wird ein Kreuzsymbol mit dem Stift in Stifthalter 2
geplottet und danach liest der Sensor dieses Kreuzsymbol. Nun wird ein weiteres Kreuzsymbol zur
Korrektureinstellung mit dem Stift in Stifthalter 2 geplottet.
(5) Nachdem der Sensor dieses zweite Kreuzsymbol gelesen hat, erscheint folgendes Menü.
Wert der Abstands-
korrektur der Y-Achse
2. geplottetes Kreuz
(6) Drücken Sie F2 (X=) oder F4 (Y=), um den blinkenden Cursor an den zu korrigierende Wert zu
bewegen.
Zum Ändern des Wertes für die Sensorkorrektur benutzen Sie die Positionstasten
(7) Wenn Sie mit den Einstellungen zufrieden sind, drücken Sie zum Speichern die Taste
(8) Drücken Sie die Taste
und danach
1. geplottetes Kreuz
Wert der Abstands-
korrektur der X-Achse
(PAUSE), damit der Plotter in den Bereitschaftsstatus zurückkehrt.
, es erscheint nachfolgendes Menü.
6-27
und .
.
